华为TP48300T-N20A7室内通信电源系统用户手册
TP48300T-N20A7，TP48600T-N20A7 是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V 系列的通信设备进行供电。最大输出电流分别是 300A、600A，机柜外观如下图所示。

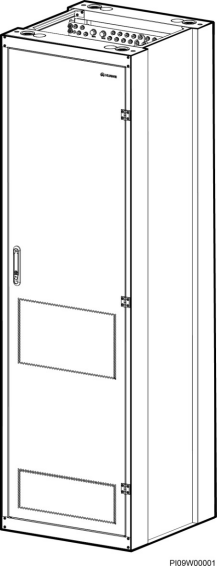

机柜外观
2 系统特点
l 模块电压输入范围宽 85V AC～300V AC
l 完善的电池管理功能
l 完善的交、直流防雷设计
l 提供一路COM 接口、一路 RS485/RS232 接口
l 支持 LCD 界面中英文显示、按键操作
l 支持整流模块热插拔和高效、标效整流模块混插
l 整流模块功率因数值达 0.99
l 高效整流模块效率高达 96%，标效整流模块效率高达 93%
l 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资
l 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量
l 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调
2.3 系统配置
表2-1 系统配置
项目 | TP48300T-N20A7 | TP48600T-N20A7 |
交流输入制式 | 220/380V AC 三相四线 |
配电单元 | l 交流配电：交流输入空开，整流模块输入空开 l 直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路 |
监控单元 | SMU06C2 |
整流模块 | 最大可配置 6 个 R4850N6 或 R4850G2 整流模块 | 最大可配置 12 个 R4850N6 或 R4850G2 整流模块 |
交流防雷 | 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs |
直流防雷 | 差模 10kA，共模 20kA，8/20μs |
3.1 内部结构

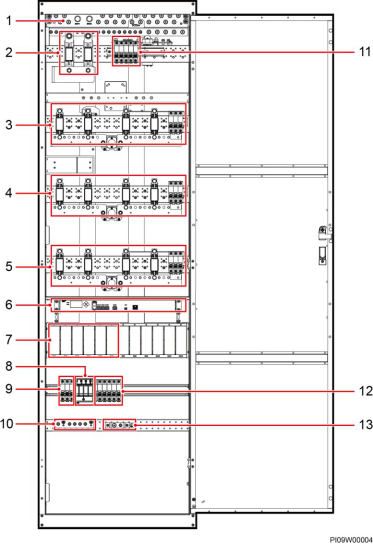

图3-1 TP48300T-N20A7
（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开
和熔丝
（4）用户 2 直流输出空开 和熔丝 （7）整流模块安装空间 | （5）用户 1 直流输出空开 和熔丝 （8）交流防雷器 | （6）SMU06C2 （9）交流输入空开 |
（10）N 接线排 | （11）用户 4 直流输出空开 | （12）整流模块空开 |
（13）机柜接地排 |
|
|

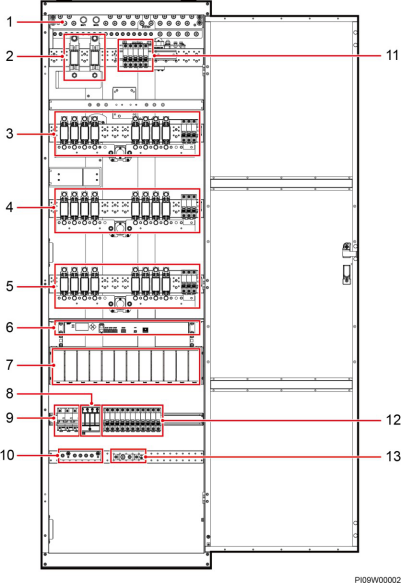

图3-2 TP48600T-N20A7
（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开
和熔丝
（4）用户 2 直流输出空开 和熔丝 （7）整流模块安装空间 | （5）用户 1 直流输出空开 和熔丝 （8）交流防雷器 | （6）SMU06C2 （9）交流输入空开 |
（10）N 接线排 | （11）用户 4 直流输出空开 | （12）整流模块空开 |
（13）机柜接地排 |
|
|
图3-3 直流配电单元（TP48600T-N20A7）
（1）电池熔丝 （2）用户 3 的BLVD 熔丝 （3）用户 4 的 LLVD 空开
（4）用户 4 的BLVD
空开
（5） 用户 3 的 LLVD 空开和熔丝
TP48300T-N20A7，TP48600T-N20A7 机柜中，用户 1~用户 3 的直流配电布局相同，上图仅以
TP48600T-N20A7 机柜的用户 3 为例。
表3-1 配电规格
项目 | TP48300T-N20A7 | TP48600T-N20A7 |
输入制式 | 220/380V AC 三相四线 |
交流配电 | l 交流输入空开：63A/3P×1 l 整流模块空开：32A/1P×6 l 标称雷击放电电流 20kA，最大雷击放电电流 40kA，8/20μs | l 交流输入空开：100A/3P×1 l 整流模块空开：32A/1P×12 l 标称雷击放电电流 20kA，最大雷击放电电流40kA，8/20μs |
直流配电 | l 用户 1： | l 用户 1： |
注意 | − BLVD1：100A 熔丝×2 | − BLVD1：100A 熔丝×4 |
每一位用户最大负载电 | − LLVD1：160A 熔丝×2， 63A/1P 空开×3 | − LLVD1：160A 熔丝×4，63A/1P 空开×3 l 用户 2： |
流不可以超 过 175A。 | l 用户 2： − BLVD1：100A 熔丝×2 | − BLVD2：100A 熔丝×4 − LLVD2：160A 熔丝×4，63A/1P 空开×3 |
| − LLVD1：160A 熔丝×2， | l 用户 3： |
项目 | TP48300T-N20A7 | TP48600T-N20A7 |
| 63A/1P 空开×3 | − BLVD3：100A 熔丝×4 |
l 用户 3： | − LLVD3：160A 熔丝×4，63A/1P 空开×3 |
− BLVD1：100A 熔丝×2 | l 用户 4： |
− LLVD1：160A 熔丝×2， 63A/1P 空开×3 | − BLVD4：16A/1P 空开×2 − LLVD4：63A/1P 空开×3 |
l 用户 4： |
|
− BLVD4：16A/1P 空开×2 |
|
− LLVD4：63A/1P 空开×3 |
|
电池支路 | 500A 熔丝×2 |
3.2 整流模块
整流模块将输入的交流电转换成稳定的直流电。
外观
图3-4 整流模块外观
（1）运行指示灯 （2）告警指示灯 （3）故障指示灯
（4）拨销 （5）把手
指示灯说明
表3-2 整流模块指示灯说明
指示灯 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常亮 | 整流模块有交流输入。 |
常灭 | 无交流输入。 |
整流模块内部损坏。 |
0.5Hz 闪烁 | 人工查询状态。 |
4Hz 闪烁 | 整流模块处于应用程序加载状态。 |
告警指示灯 | 黄色 | 常灭 | 整流模块无保护告警。 |
常亮 | l 环境温度过高引发的整流模块限功率预告警。 l 环境温度过高或过低保护关机告警。 |
交流输入过欠压保护。 |
整流模块休眠关机。 |
0.5Hz 闪烁 | 整流模块与外部通讯中断。 |
故障指示灯 | 红色 | 常灭 | 整流模块无故障。 |
常亮 | 输出过压锁死。 |
整流模块内部故障引起的无输出。 |
3.3 监控单元 SMU06C2
面板

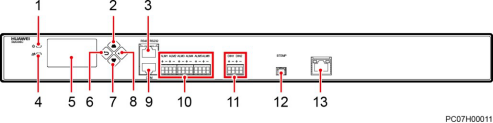

图3-5 SMU06C2 面板
（1）运行指示灯 | （2）按键“上” | （3）RS485/RS232 接口 |
（4）告警指示灯 | （5）液晶显示屏（LCD） | （6）按键“返回” |
（7）按键“下” （10）干接点输出接口 | （8）按键“确认” （11）干接点输入接口 | （9）COM 接口 （12）电池温度传感器接口 |
（13）FE 接口 |
|
|
指示灯定义
表3-3 按键说明
按键标识 | 按键名称 | 说明 |
“ | ” | “上” | 按“  ”可以向上翻阅菜单或调整参数的选择值。调整参数时，长按“  ”可以快速调整参数值。 |
“ | ” | “下” | 按“  ”可以向下翻阅菜单或调整参数的选择值。调整参数时，长按“  ”可以快速调整参数值。 |
“ | ” | “返回” | 按“ | ”可退回上一级菜单并且不保存所设置菜单值。 |
“ | ” | “确认” | l 在待机屏时，按“  ”可进入主菜单。 l 在主菜单中按“  ”可进入下一级子菜单。 l 在子菜单设置时按“  ”可以保存菜单选项值。 |
说明 l 30 秒内无按键操作 LCD 背光灯关闭。 l 1 分钟内无按键操作需重新登录，预设密码为 000001。 l 设置参数时长按“ ”或“ ”，参数值将快速增加或减小。 l 同时按住“ ”和“ ”或“ ”超过 2 秒，可以增强或降低 LCD 的亮度。 l 同时按住“ ”和“ ”超过 10 秒，可以复位监控。 |
表3-4 SMU06C2 面板指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
名称 | 颜色 | 状态 | 说明 |
|
| 快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
通信接口
表3-5 SMU 通信口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM 接口 | 波特率：9600bit/s， 19200bit/s | MODBUS 协议 | 用于连接下级设备，例如：智能空调 |
RS485/RS232 接 口 | 波特率：9600bit/s， 19200bit/s，115200bit/s | 主从协议、电总协议、MODBUS 协议 | 用于连接上级设备 ， 例 如 ： BBU、PSNU 等 带网管的设备 |
图3-6 COM/RS485/RS232 引脚图
表3-6 COM 接口引脚说明
引脚 | 信号 | 说明 |
1 | COM_R+ | COM 接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM 发送数据 |
5 | COM_T- |
表3-7 RS485/RS232 接口引脚说明
引脚 | 信号 | 说明 |
1 | RS485_T+ | RS485 发送数据 |
2 | RS485_T- |
3 | RS232_R | RS232 接收数据 |
4 | RS485_R+ | RS485 接收数据 |
5 | RS485_R- |
6 | GND | 信号地 |
7 | RS232_T | RS232 发送数据 |
8 | NC | - |
干接点和传感器接口

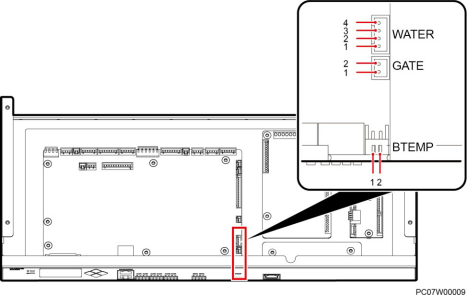

图3-7 传感器接口位置（内部结构）
表3-8 传感器和干接点接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | WATER | 12V 电压输出口 |
GATE | 门磁传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附录。 |
DIN2 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附录。 |
ALM2 |
ALM3 |
ALM4 |
ALM5 |
ALM6 |
表3-9 传感器引脚定义
丝印 | 序号 | 引脚定义 |
WATER | 1 | 12V |
2 | - |
3 | GND |
4 | - |
GATE | 1 | GATE+ |
2 | GATE- |
BTEMP | 1 | BTEMP1 |
2 | GND |
