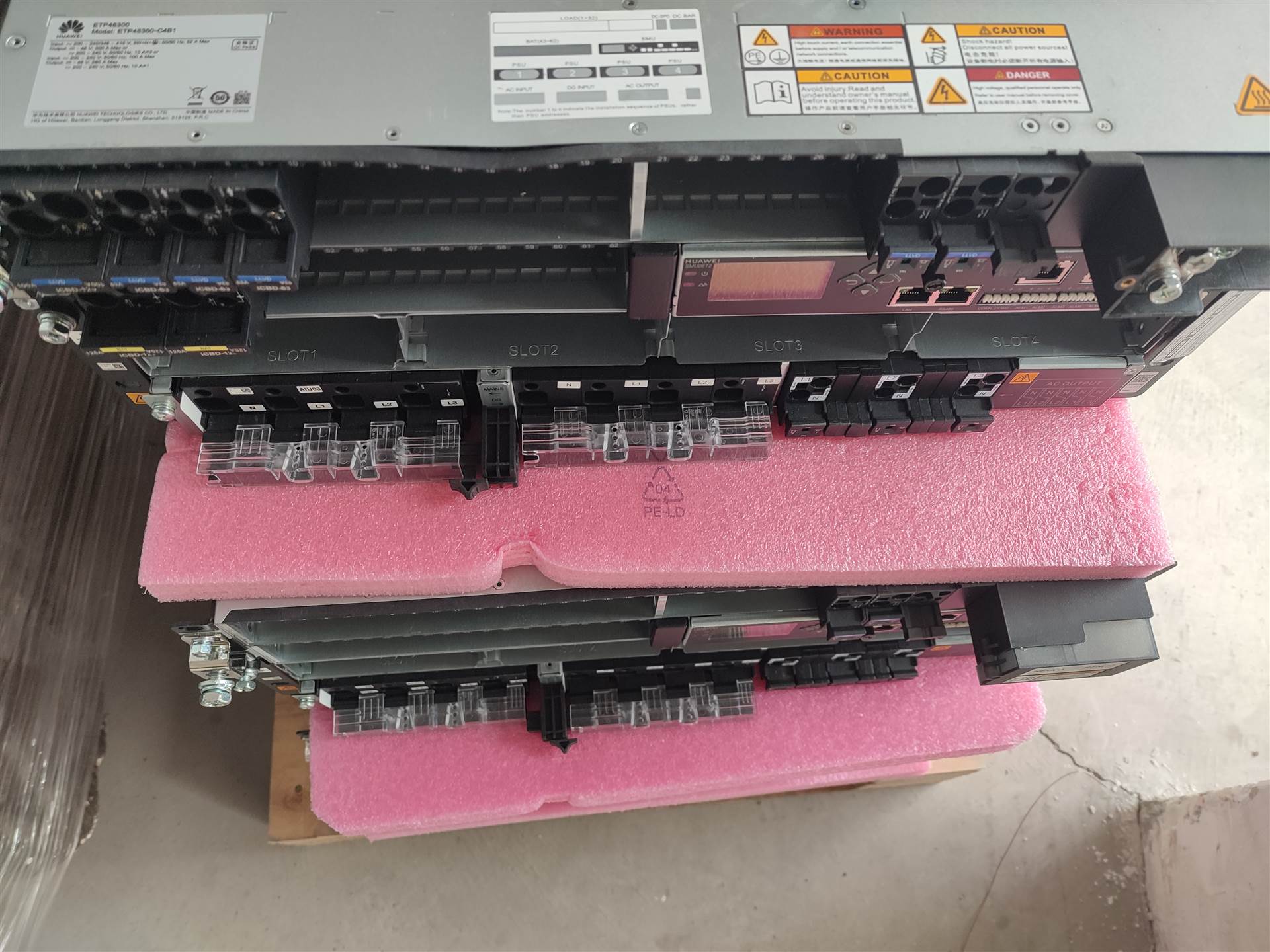

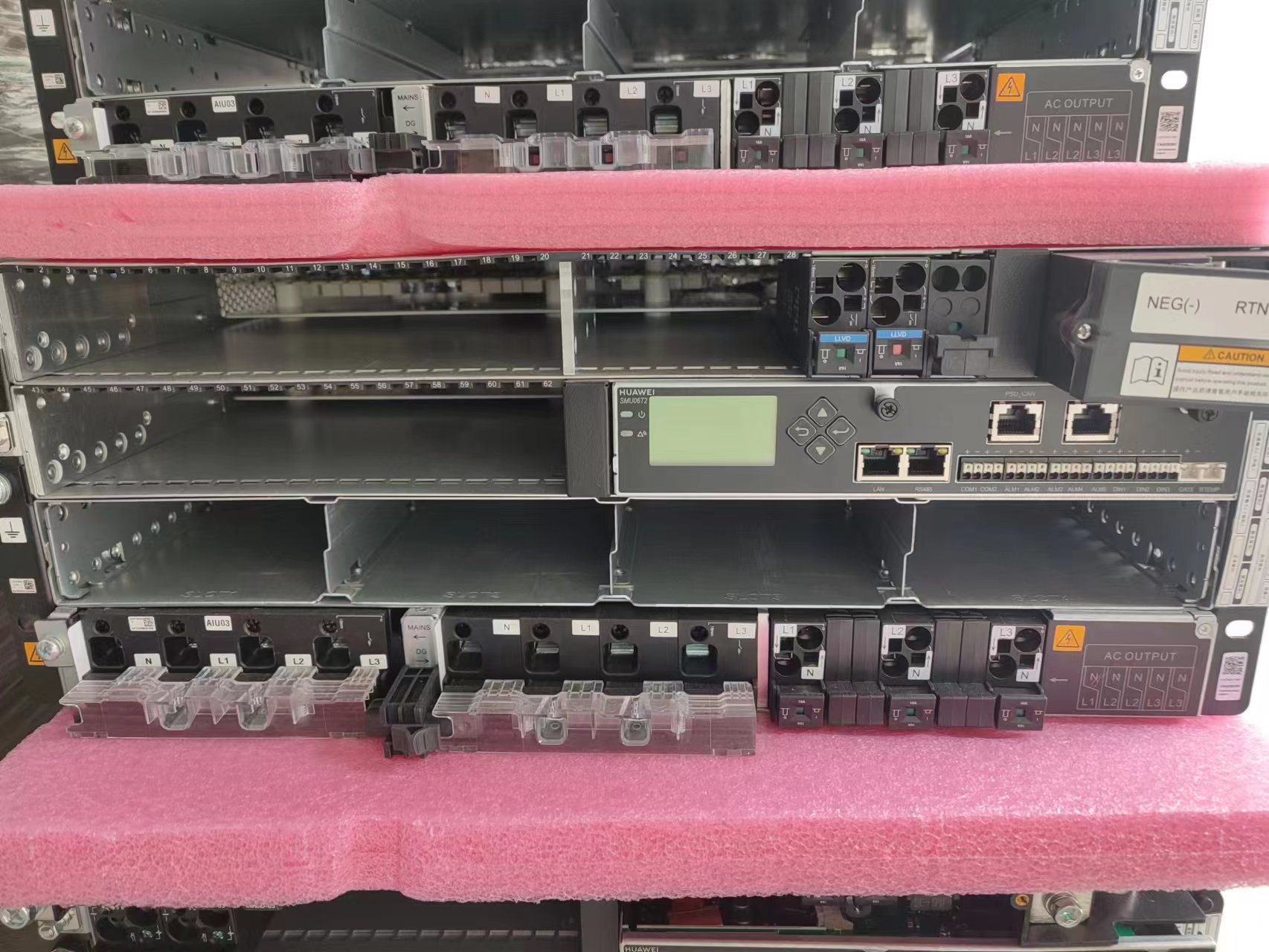

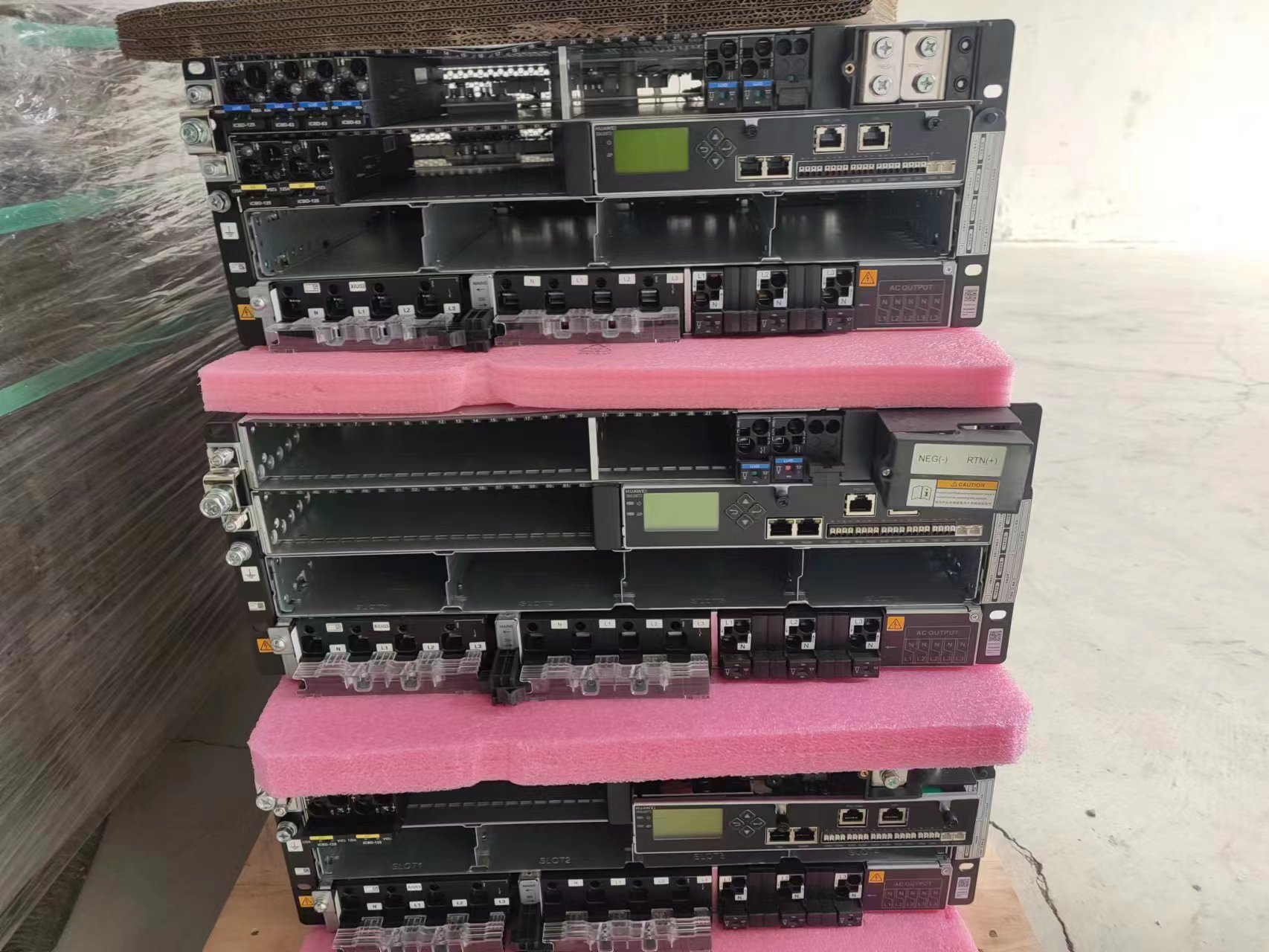

华为开关电源ETP48300-C4B1嵌入式开关电源48V300A通信5G电源系统

华为开关电源ETP48300-C4B1嵌入式开关电源48V300A通信5G电源系统是一款高性能的电源产品，适用于通信领域中的5G设备。它采用嵌入式设计，适用于各种尺寸的设备机箱，方便安装和集成。该电源系统的输出电压为48V，输出电流为300A，能够满足5G设备对电源性能的需求。

　　该电源系统采用了先进的开关电源技术，具有高效、可靠、节能等特点。它采用了高品质的元器件和先进的技术，确保了系统的稳定性和可靠性。此外，该电源系统还具有智能调节功能，可以根据设备的需求自动调节输出电压和电流，实现能源的有效利用。

　　总之，华为开关电源ETP48300-C4B1嵌入式开关电源48V300A通信5G电源系统是一款适用于通信领域的高性能电源产品，具有高效、可靠、节能等优点，能够满足5G设备对电源性能的需求。

　　开关电源一般采用单端正激式、单端反激式、双管正激式、双单端正激式、双正激式、推挽式、半桥、全桥等八种拓扑。其中双管正激式、双正激式和半桥电路的开关管承压仅为输入电源电压，60%降额时选用600V的开关管比较容易，而且不会出现单向偏磁饱和的问题，这三种拓扑在高压输入电路中得到广泛的应用。

　　1 .3 功率因数校正技术

　　开关电源的谐波电流污染电网，干扰了其它共网设备，还可能会使采用三相四线制的中线电流过大，引发事故，解决途径之一是采用具有功率因素校正技术的开关电源。

　　1.4 控制策略的选择

　　在中小功率的电源中，电流型PWM控制是大量采用的方法，在 DC-DC变换器中输出纹波可以控制在10mV，优于电压型控制的常规电源。

　　硬开关技术因开关损耗的限制，开关频率一般在350kHz以下;软开关技术是使开关器件在零电压或零电流状态下开关，实现开关损耗为零，从而可将开关频率提高到兆赫级水平，此技术主要应用于大功率系统，小功率系统中较少见。

　　1.5 元器件的选用

　　因为元器件直接决定了电源的可靠性，所以元器件的选用是非常重要。元器件的失效主要集中在以下四点：制造质量问题、器件可靠性的问题、设计问题、损耗问题。在使用中应对此予以足够重视。

　　1.6 保护电路

　　为使电源能在各种恶劣环境下可靠地工作，应在设计时加入多种保护电路，如防浪涌冲击、过欠压、过载、短路、过热等保护电路。

　　华为通信电源ETP48200,华为48V直流开关电源

　　ETP48200-C11A1 系统配置 项目 系统配置 插框

　　3U 直流配电空间

　　1U 监控单元

　　1U 整流模块安装空间

　　6U 交流配电空间 配电单元

　　交流配电：交流输入空开，交流输出空开

　　直流配电：重要负载支路（BLVD），次要负载支路 （LLVD），电池支路 监控单元 SMU06C1 整流模块 大可配置 4 个R4850N6 或 R4850G6 整流模块 交流防雷器

　　B 级防雷，标称雷击放电电流 40kA，大雷击放电电流 100kA，8/20μs

　　C 级防雷，标称雷击放电电流 20kA，大雷击放电电流 40kA，8/20μs 直流防雷板 差模 10kA，共模20kA，8/20μs.

　　项目 配电规格 输入制式 220/380V AC 三相四线 交流配电

　　交流输入空开：1 路 63A/3P

　　交流输出空开：1 路 32A/3P，4 路 6A/1P，3 路 16A/1P，1 路 10A/1P 直流配电

　　BLVD 空开：2 路 32A/1P，4 路 16A/1P ETP48200-C11A1 用户手册 3 部件介绍 文档版本 01(2014-11-21) 11 项目 配电规格

　　LLVD 空开：1 路 100A/1P，4 路 63A/1P，4 路 32/1P 电池支路 2 路 12**/1P 空开
