华为MTS9303A-HX10A1室外5G基站扩展机柜

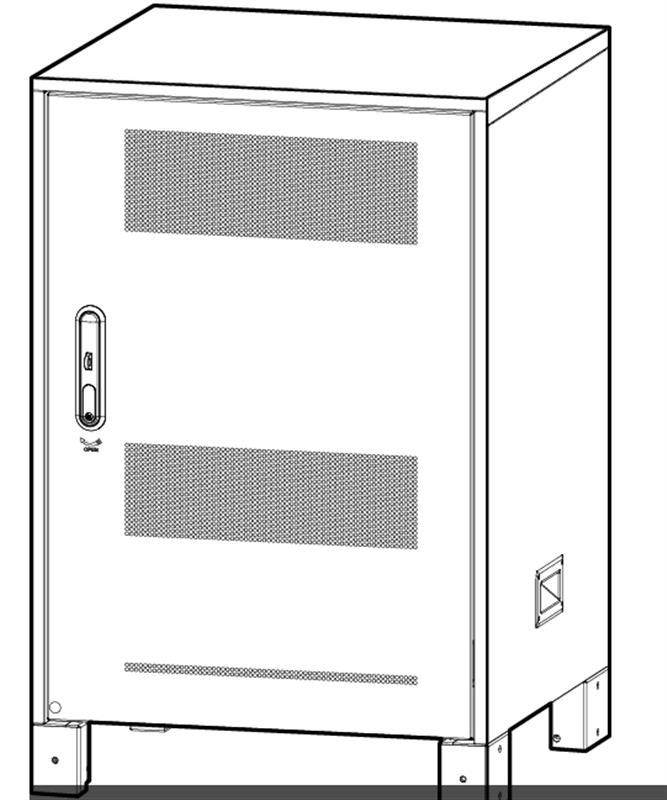

　　一丶产品简介

　　多功能通信系统MTS（multiple telecommunication system）为无线通信站点提供户外物理工作环境、安全系统和监控组网的整体解决方案，集成了户外机柜、温控设备、通信电源、监控、网管系统、交直流配电、防雷等功能，并为用户预留足够的安装空间。MTS是一系列高效、智能、一体化站点解决方案。

　　产品特点如下：· 高效站点，电池休眠，高效高密整流模块，智能站点，通过远程网管管理站点，BoostLi储能模块，状态监测，告警管理，异常保护，信息上报，并联使用，均衡功能，电子标签，防盗功能，强制下电功能，维护模式，激活功能

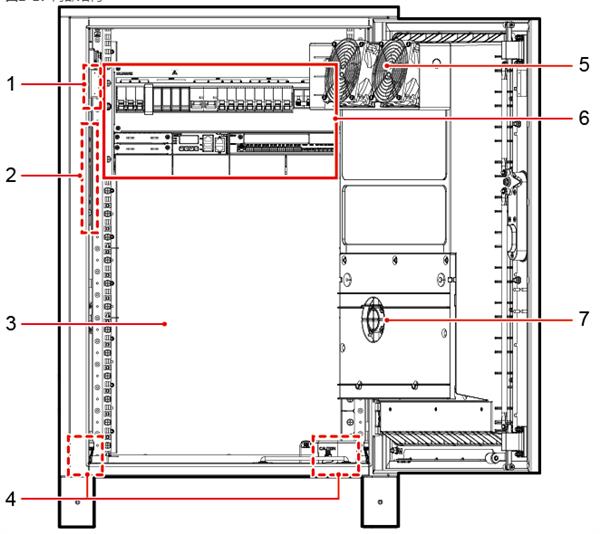

　　机柜指标

环境指标

　　项目

　　规格

　　工作温度

　　MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9300A-XD10A1，MTS9302A-DX16A1：

　　铅酸电池：–10℃～＋45℃+1120W/㎡太阳辐射

　　锂电池：0℃～＋45℃+1120W/㎡太阳辐射

　　MTS9302A-HD10A1：

　　铅酸电池：–10℃～＋45℃+1120W/㎡太阳辐射；选配加热盒时–40℃～＋45℃+1120W/㎡太阳辐射

　　锂电池：0℃～＋45℃+1120W/㎡太阳辐射；选配加热盒时–20℃～＋45℃+1120W/㎡太阳辐射

　　MTS9302A-HA16A1，MTS9303A-BX16A1，MTS9300A-XA10A1：

　　铅酸电池：–40℃～＋45℃+1120W/㎡太阳辐射

　　锂电池：–20℃～＋45℃+1120W/㎡太阳辐射

　　MTS9302A-HX10A1，MTS9302A-HX10A1，MTS9303A-HX10A1，MTS9300A-HX10A1：–40℃～＋45℃+1120W/㎡太阳辐射

　　运输温度

　　–40℃～＋70℃

　　贮存温度

　　–40℃～＋70℃

　　工作湿度

　　5%～95%（RH）

　　贮存湿度

　　5%～95%（RH）

　　海拔要求

　　-60m～4000m

　　（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

　　噪声等级

　　MTS9302A-HA16A1：满足GR487@45℃

　　MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9302A-DX16A1，MTS9303A-BX16A1，MTS9302A-HX10A1，MTS9302A-HX10A1，MTS9302A-HD10A1，MTS9300A-HX10A1，MTS9300A-XD10A1，MTS9300A-XA10A1：满足GR487@50℃

　　MTS9303A-HX10A1：满足欧标EST 300 7534.1E，城市等级GR487@45℃

　　适用环境

　　MTS9302A-HD10A1：C类环境，选配加热盒或锂电池时只支持B类环境

　　MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9302A-HA16A1，MTS9302A-HX10A1，MTS9302A-HX10A1，MTS9303A-HX10A1，MTS9300A-HX10A1，MTS9300A-XA10A1：C类环境

　　MTS9302A-DX16A1，MTS9303A-BX16A1，MTS9300A-XD10A1：B类环境

　　其他要求

　　没有导电尘埃和腐蚀性气体、没有爆炸危险

　　灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1要求

　　电气指标

　　项目

　　规格

　　交流输入

　　输入制式

　　MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9302A-HA16A1，MTS9302A-DX16A1，MTS9303A-BX16A1，MTS9302A-HX10A1，MTS9303A-HX10A1，MTS9302A-HD10A1：220/380V AC三相四线输入兼容220V AC单相

　　MTS9302A-HX10A1：110V双火线

　　输入电压

　　三相：346V AC～519V AC/200V AC～240V AC

　　单相：200V AC～240V AC

　　双火线：110V AC

　　输入频率

　　频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

　　功率因数

　　≥0.99（负载≥50%）

　　THD

　　≤5％（Vin=208V AC，220V AC，230V AC，50%-100% 负载）

　　直流输出

　　输出电压范围

　　–42V DC～–58V DC

　　默认输出电压

　　–53.5V DC

　　输出功率

　　参见整流模块输出功率，系统输出功率为配置整流模块个数与单个整流模块输出功率的乘积

　　稳压精度

　　≤±1%

　　纹波和噪声

　　≤200mVp-p

　　均流不平衡度

　　＜±5%（50%～100%负载）

　　交流输入保护

　　交流输入过压保护点

　　大于300V AC

　　交流输入过压恢复点

　　电压恢复到290V AC系统恢复输出

　　交流输入欠压保护点

　　小于85V AC

　　交流输入欠压恢复点

　　电压恢复到90V AC后系统恢复输出

　　直流输出保护

　　直流输出过压保护点

　　范围为–58.5V DC～–60.5V DC

　　内部故障过压时，模块锁死；

　　外部电压达到–63V以上，且持续500ms以上，模块锁死。

　　交流防雷

　　标称雷击放电电流20kA，雷击放电电流40kA，8/20μs

　　直流防雷

　　差模10kA，共模20kA，8/20μs

　　安规设计

　　满足标准EN60950-1，EN60950-22，GB 4943-2001

　　MTBF

　　20万小时（25℃）

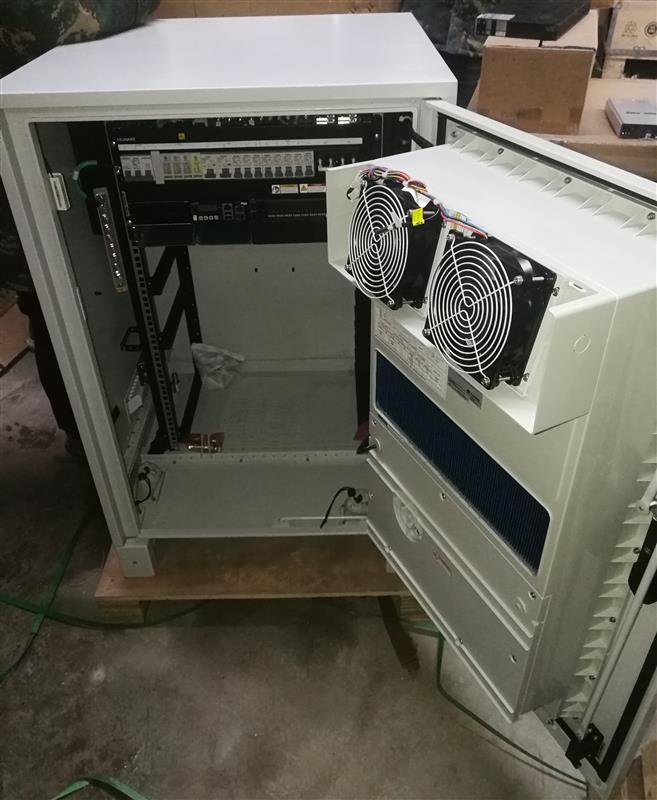

　　华为MTS9303A-HX10A1室外5G基站扩展机柜,华为MTS9303A-HX10A1室外柜,华为室外柜

　　EMC指标

　　项目

　　规格

　　电磁干扰（EMI）

　　传导干扰

　　Class B，满足EN55032:2012/AC:2013标准

　　辐射干扰

　　Class B，满足EN55032:2012/AC:2013标准

　　谐波电流

　　EN61000-3-12: 2011

　　电压波动和闪烁

　　EN61000-3-11: 2000

　　EMS

　　静电放电抗扰性（ESD）

　　EN61000-4-2: 2008

　　B判据；接触放电：6kV；空气放电：8kV

　　R判据；接触放电：8kV；空气放电：15kV

　　电快速脉冲群抗扰性（EFT）

　　EN61000-4-4: 2004，B判据

　　交流电源口±2kV，直流电源口±2kV，信号口±1kV

　　辐射抗扰性（RS）

　　EN61000-4-3: 2010，A判据

　　10V/m

　　传导抗扰性（CS）

　　EN61000-4-6: 2006，A判据

　　交直流电源口满足10V的指标要求，信号口满足3V指标要求

　　浪涌抗扰性（SURGE）

　　EN61000-4-5: 2005，B判据

　　交流电源端口：差模±6kV，共模±6kV，8/20μs

　　直流电源端口：差模±2kV，共模±4kV，8/20μs

　　信号端口：共模1kV，8/20μs

　　电源跌落抗扰度（DIP）

　　满足EN61000-4-11: 2004标准要求

　　四丶安装要求

　　安装地点应符合以下要求：

　　? 机柜选址不宜在温度高、有灰尘、有有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发 射电台、变电站）及电压不稳的环境中，应尽量避开经常有大震动的地方，如火车轨道旁边。

　　? 机柜安装点不要靠近污染源、海边、高速公路，距离要求＞500m 。 机柜避免安装在易腐蚀的地 区，如化工厂的下风方向、加油站、排污沟、 毛皮厂。

　　? 安装点不要靠近树或者其它植物，减少杂物堵塞进风口的可能性，影响设备正常工作。

　　? 在容易积雪的安装点，建议适当提高安装地基，防止影响机柜门开启。

　　? 在容易积水的安装点，建议适当提高安装地基，防止机柜底部进水。

　　? 为了避免机柜的噪音影响住户，建议安装点与住户之间的距离＞10m，并且不影响住户。

　　? 在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑水文、地质、地震、 电力、交通等因素，选择符合通信设备工程环境设计要求的地址。

　　机柜外部的环境符合以下要求：

　　? 温度： -33℃～+50℃ 或-33℃～ +45℃+太阳辐射

　　? 相对湿度：8%～100%

　　? 湿度：0.03g/m3～30g/m3

　　? 温度变化率：≤0.5℃/min ? 气压：70kPa～106kPa ? 太阳辐射：≤1120W/m2 ? 风速：≤45m/s

　　安装蓄电池时必须严格按照相关的操作说明进行，金属安装工具（如扳手）必须用绝缘胶带 包裹，任何短路对人员和设备都会造成严重后果。

　　? 布放蓄电池电源线前，请确保蓄电池开关处于“OFF”状态。

　　? 确保单只蓄电池、蓄电池之间以及蓄电池与电源系统之间的连接和极性正确。 ? 若蓄电池舱加热盒在蓄电池后安装，安装前，需要将蓄电池的前端往右靠，安装好加热盒后 恢复蓄电池间距为10mm左右。

　　? 蓄电池安装完成以后，在软件调测时一定要配置蓄电池参数，否则会影响蓄电池寿命。
