华为Metro1000（OptiX 155/622H）设备总概华为Metro1000（OptiX 155/622H）是华为metro系列中的一款设备，属于比较简单的设备，完成的业务不多，满足一般的业务情况，Metro1000（OptiX 155/622H）提供STM-1/STM-4光同步传输功能，线路速率可以从STM-1在线升级到 STM-4。Metro1000（OptiX 155/622H）产品提供丰富的业务接口和强大的交叉能力。Metro1000（OptiX 155/622H）设备可以通过SDH接口与OptiX 155/622、OptiX 2500+(Metro3000)、OptiX 10G等SDH传输设备组成传输网；也可以通过PDH、ATM和以太网接口与接入网设备、GSM移动蜂窝基站、ETS无线接入基站、交换机、路由器等设备配合组成通信网。总体结构Metro1000（OptiX 155/622H）采用盒式集成设计，可以单独使用，也可以集成在220V机箱中使用。机盒外形尺寸为：436mm（宽）×293mm（深）×86mm（高），Metro1000（OptiX 155/622H）集成在内置220V机箱后，采用电源模块代替了电源板POI/POU，其他结构不变。

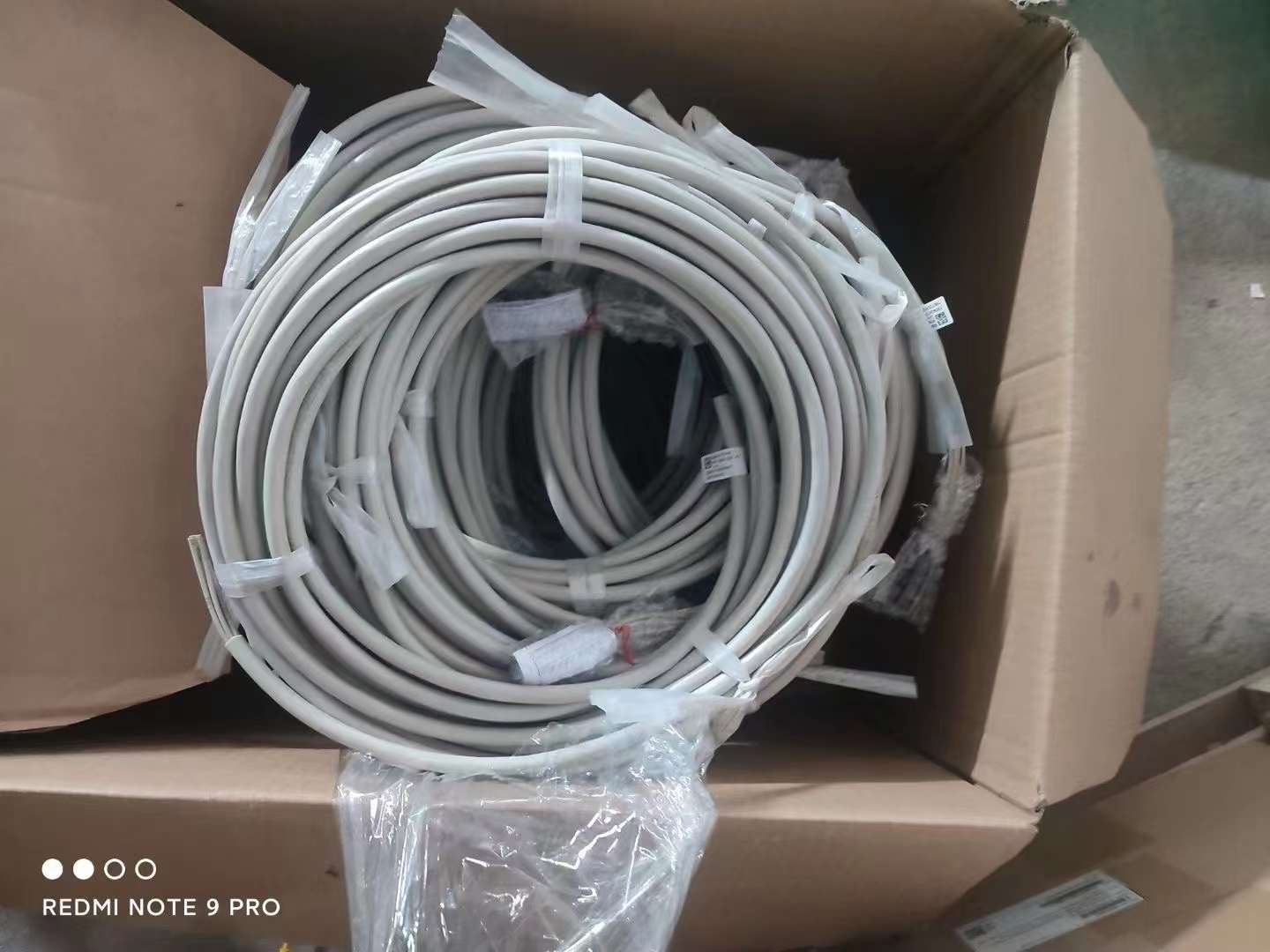

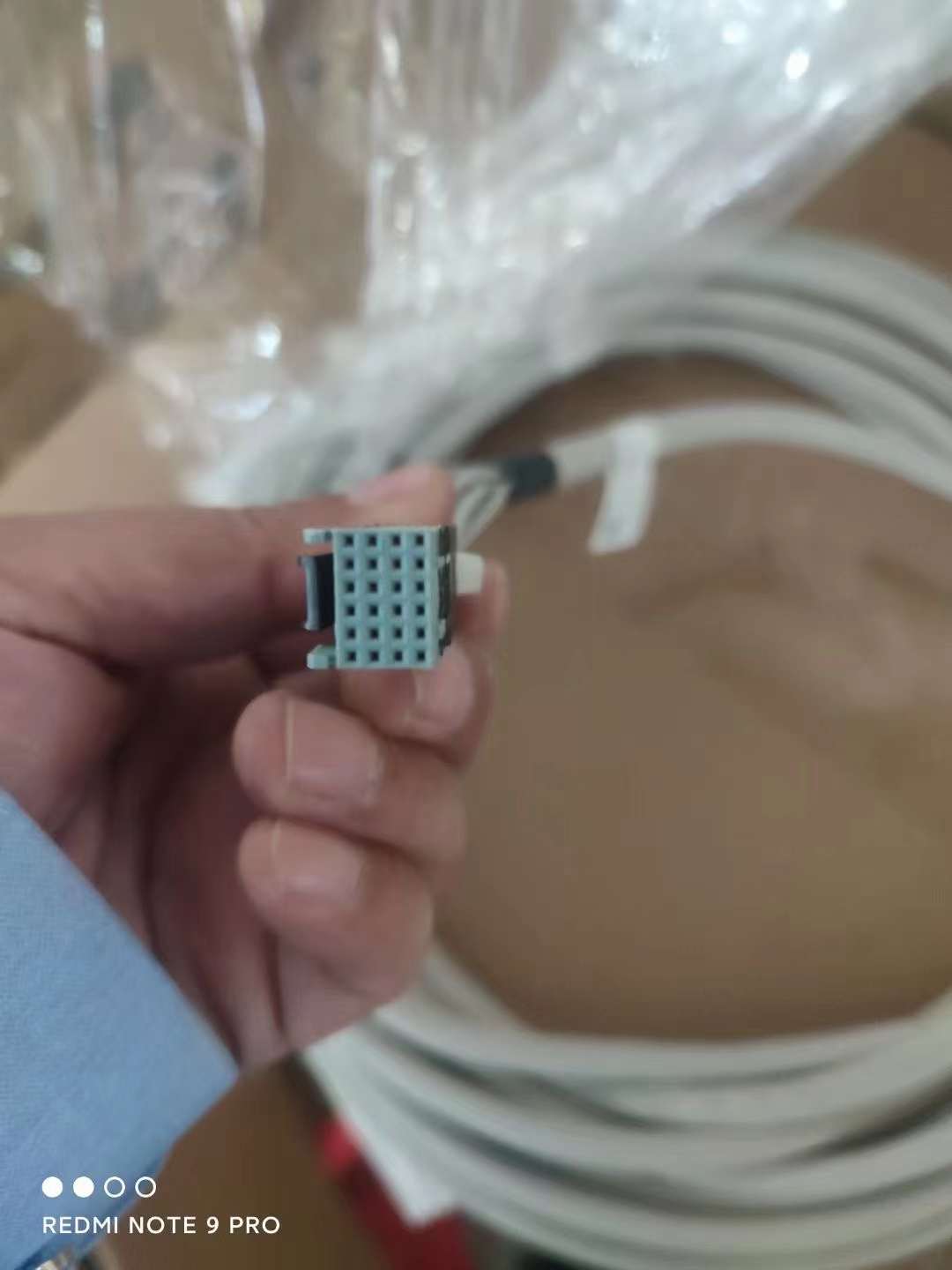

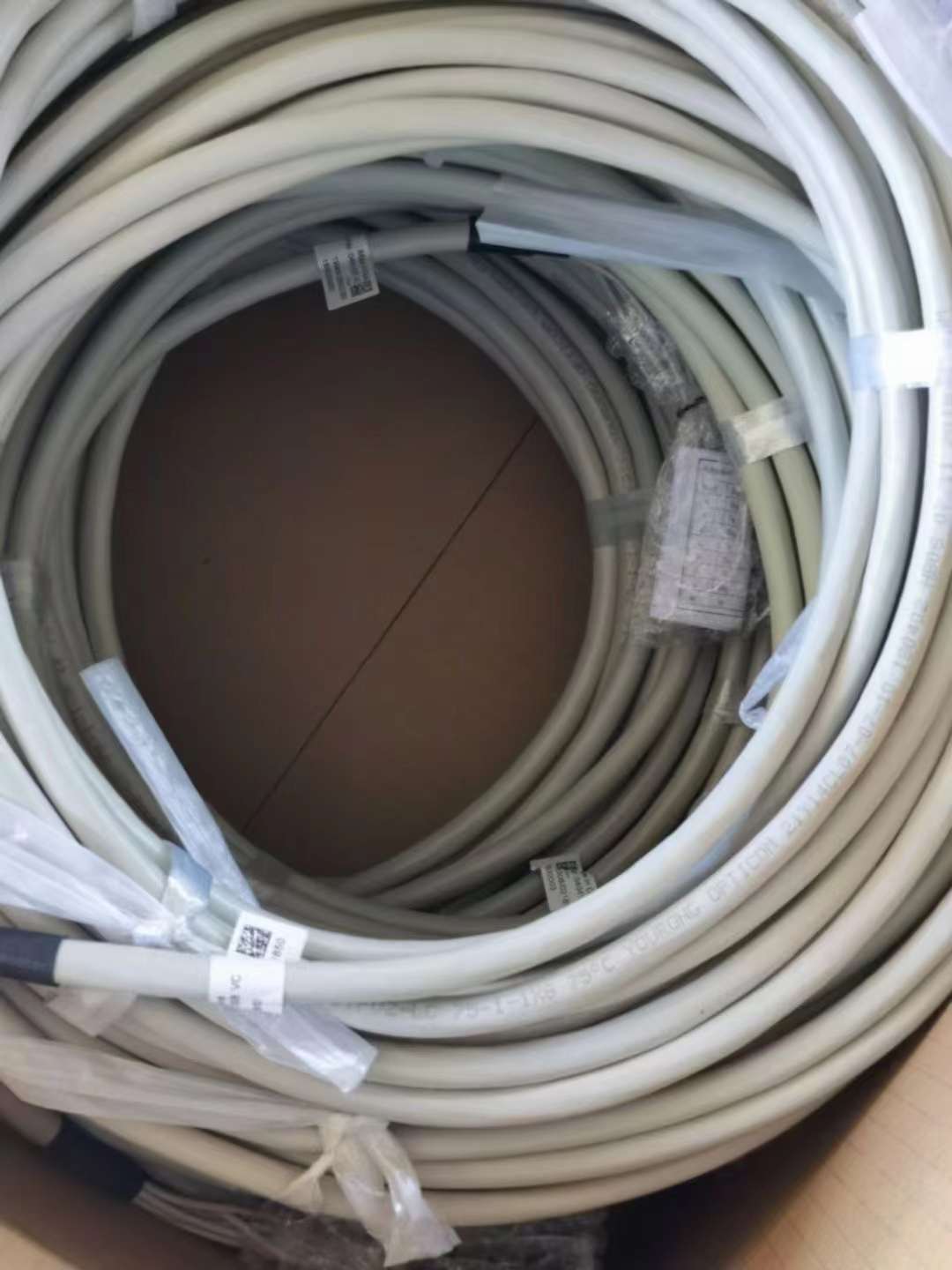

华为华为Metro1000两兆线 中继电缆10m75ohm4E1电缆线
Metro1000（OptiX 155/622H）单板列表和分类SDH 类单板Metro1000（OptiX 155/622H）支持的SDH 单板类型单板名称 单板描述 插放槽位OI16D 2路STM-16光接口板 集成在SCB上OI4 1路STM-4光接口板 IU1、IU2、IU3OI4D 2路STM-4光接口板 IU1、IU2、IU3、集成在SCB上OI2S 1路STM-1光接口板 IU1、IU2、IU3OI2D 2路STM-1光接口板 IU1、IU2、IU3、集成在SCB上SL1Q 4路STM-1光接口板 IU4SL1O 8路STM-1光接口板 IU4SB2L 1路STM-1单纤双向光接口板 IU1、IU2、IU3SB2R 1路STM-1单纤双向光接口板 IU1、IU2、IU3SB2D 2路STM-1单纤双向光接口板 IU1、IU2、IU3SLE 1路STM-1电接口板 IU1、IU2、IU3SDE 2路STM-1电接口板 IU1、IU2、IU3PDH 类单板Metro1000（OptiX 155/622H）支持的PDH 单板类型单板名称 单板描述 插放槽位SP1S 4路E1电接口板 IU1、IU2、IU3SP1D 8路E1电接口板 IU1、IU2、IU3SP2D 16路E1电接口板 IU1、IU2、IU3、集成在SCB上PD2S 16路E1电接口板 IU4PD2D 32路E1电接口板 IU4PD2T 48路E1电接口板 IU4SM1S 4路E1/T1电接口板 IU1、IU2、IU3SM1D 8路E1/T1电接口板 IU1、IU2、IU3PM2S 16路E1/T1电接口板 IU4PM2D 32路E1/T1电接口板 IU4PM2T 48路E1/T1电接口板 IU4PE3S 1路E3电接口板 IU1、IU2、IU3PE3D 2路E3电接口板 IU1、IU2、IU3PE3T 3路E3电接口板 IU1、IU2、IU3PT3S 1路T3电接口板 IU1、IU2、IU3PT3D 2路T3电接口板 IU1、IU2、IU3PT3T 3路T3电接口板 IU1、IU2、IU3Metro1000（OptiX 155/622H）的特点Metro1000（OptiX 155/622H）提供丰富的业务接口和辅助接口功能1.强大的多系统支持能力：单一设备可以配置成多TM和ADM；2.灵活的组网能力：由于采用大规模的交叉连接矩阵，OptiX 155/622H能提供灵活的组网能力，支持多种网络拓扑，包括点对点、线形、环形、环交叉、环相交、环带链等多种复杂组网结构；3.功能完善的网络管理系统：OptiX iManager可对OptiX 155/622H组成的复杂网络进行集中操作、维护和管理（OAM），实现电路的配置和调度，保证网络安全运行；4.强大的多系统支持能力：单一设备可以配置成多TM和ADM；5.标准结构设计，体积小，易于安装、维护和扩容；软件系统Metro1000（OptiX 155/622H）系统的软件系统为模块化结构。包括以下模块：单板软件（驻留在各单板上）主机软件（驻留在主控板上）网管软件（驻留在网管计算机上）单板软件单板软件通常运行于主控板之上，完成单板的管理功能，管理、监视和控制本单板的运行。接收处理主机软件的下发命令，并将单板运行状态通过告警及性能事件通知主机软件。单板软件的功能包括：告警管理、性能管理、配置管理以及通信管理等。完成相应单板上各种功能模块的直接控制，实现网元设备符合ITU-T建议的特定功能，支持主机软件对各单板的管理。设备的单板软件主要分成线路软件、支路软件、交叉软件、数据单板软件、时钟软件和公务软件几类。主机软件主机软件实现管理、监视和控制网元中各单板的运行状况，同时作为网管和单板之间的通信服务单元，实现网管软件对网元的控制和管理。根据ITU-T建议M.3010，主机软件在电信管理网中属于单元管理层，实现的功能包括网元功能，部分协调功能，网络单元层的操作系统功能。由数据通信功能完成网元与其他构件（包括设备、网管、其他网元等）的通信功能。实时多任务操作系统网络侧（NS）模块设备管理模块通信模块数据库管理模块实时多任务操作系统实时多任务操作系统的功能为负责公共资源管理，对应用程序提供支持，它将应用程序与处理机隔离开来，提供与处理机硬件无关的应用程序执行环境。网络侧（NS）模块NS模块位于通信模块和设备管理模块之间，主要提供应用层的用户操作侧和主机内部设备管理层之间的数据格式转换，并提供网元层的安全控制。NS模块按功能细分为三个子模块：Qx接口模块命令行接口模块安全管理模块Metro1000（OptiX 155/622H）设备管理模块设备管理模块是主机软件实现网元设备管理的核心部分，它包括管理者和代理。管理者可以发出网络管理操作命令和接收事件；代理能够响应网络管理者发出的网络管理操作命令，并可以在被管理对象上实施操作，根据被管理对象的状态变化发出事件。设备管理模块包括配置管理、性能管理、告警管理、复用段保护倒换管理模块。通信模块通讯模块的功能是完成传输网络设备的功能块中的消息通信功能MCF（Message Communication Function）。它通过主控板提供的硬件接口，传送OAM，实现网管与网元设备，以及网元设备之间管理信息的交换。通信模块由网络通信模块、串行通信模块和ECC通信模块组成。数据库管理模块数据库管理模块包括数据和管理系统两个部分。数据库是以关系型数据库结构组织，由网络库、告警库、性能库和设备库等组成。管理系统实现对数据库中数据的管理和存取。Metro1000（OptiX 155/622H）网管软件Metro1000（OptiX 155/622H）由网管统一管理。网管软件维护整个网络上所有的OptiX设备。它符合ITU-T建议，采用标准的管理信息模型和面向对象管理技术。通过通信模块与网元主机软件交换信息，实现对网络上设备的监控和管理。网管软件采用Qx接口对OptiX系列设备进行管理。Qx接口采用华为技术有限公司的内部OptiX专用管理协议。网管软件运行于工作站或PC机上，主要功能是实现对设备及网络的管理。网管软件首先具备传输设备操作维护功能，还提供对传输网络进行管理的能力。网管软件的管理功能包括以下几点：告警管理可实现告警的实时收集、提示、过滤、浏览、确认、核对、清除、统计，以及告警插入、告警相关性分析、故障诊断等。性能管理可实现性能监视的设置、性能数据的浏览、分析、打印，以及性能的中长期预测、复位性能寄存器等。配置管理可实现接口、时钟、业务、路径、保护、时间等的配置和管理。安全管理可实现对网管的用户管理、设备的网元用户管理、网元登录管理、网元登录锁定、网元设置锁定、LCT接入控制。维护管理可提供环回、复位、激光器自动关断、光功率检测功能、设备数据采集等手段帮助维护人员定位、消除设备故障。保护Metro1000（OptiX 155/622H）的SDH业务可以实现线性复用段保护、复用段保护环、子网连接保护、环网间互通业务的保护和共享光纤虚拟路径保护。线性复用段保护线形复用段保护主要应用在线形组网方式中。Metro1000（OptiX 155/622H）支持1+1和1:N（N≤5）的保护方式。在1:N方式下，支持在保护系统上承载额外业务。在此类保护方式下，其倒换时间均优于ITU-T G.841建议要求的50ms。复用段保护环Metro1000（OptiX 155/622H）支持二纤复用段共享保护环的组网应用；符合ITU-T G.841建议要求，并且保护倒换时间优于50ms。子网连接保护Metro1000（OptiX 155/622H）支持子网连接保护，满足ITU-T G.841建议的要求。即使同时存在多个业务倒换，OptiX 155/622H也能够实现倒换时间优于50ms的要求。支持VC-12、VC-3、VC-4业务级别的SNCP保护，*多支持2120个SNCP保护对。环网间互通业务的保护Metro1000（OptiX 155/622H）支持环网间互通业务的保护，对保护方式互异的环网（如：SNCP和MSP环网）间的互通业务也能够提供保护，符合ITU-T G.842建议的要求。以太网业务保护Metro1000（OptiX 155/622H）对数据业务实现分层保护，支持SDH层的各种保护，支持OAM功能。ATM业务保护Metro1000（OptiX 155/622H）支持基于VP/VC连接的1+1/1:1保护，该保护方式支持8种配置。Metro1000（OptiX 155/622H）维护与管理设备维护Metro1000（OptiX 155/622H）为客户提供了方便的设备维护手段。主要包括：SCB板提供声光告警功能，当有紧急情况发生时，提醒网络管理员及时采取相应措施。提供开关量的输入和输出，方便设备的告警的收集。各单板均有运行、告警状态指示灯，协助网络管理员及时定位、处理故障。支持SDH单模光接口的自动关断功能。提供公务电话功能，为各站管理人员提供专用通信通道。通过网管系统能动态地监视网上各站的设备运行和告警状况。支持单板及主机软件的在线升级、加载；单板软件和FPGA（Field Programmable Gate Array）支持远程加载，并提供防误加载和断点续传功能。支持远程维护功能，当设备出现故障时，维护人员可以通过公用电话网对Metro1000（OptiX 155/622H）系统进行远程维护。PDH处理板提供伪随机码测试功能，支持远程误码测试。各业务处理板支持端口的内、外环回功能。提供了NTP（Network Time Protocol）功能，实现了网元与时间服务器的时间同步。提供了以太网OAM功能。网管实现了光纤自动发现功能。网管实现了2M伪随机码测试功能。网管实现了显示接口阻抗的功能。设备管理Metro1000（OptiX 155/622H）由网管统一管理。网管通过Qx接口或MML（Human-Machine Language）接口，可实现对整个光传输系统的故障、性能、配置、安全等方面的管理，提供维护、测试等功能。通过网管系统，可提高网络服务质量、降低维护成本，为合理使用网络资源提供保证。Metro1000（OptiX 155/622H）物理特性：电源接入 220V AC/-48V DC/+24V DC 支持蓄电池管理安装方式 壁挂式安装和ETS 300mm深机柜、ETS 600mm深机柜、19英寸机柜中安装尺寸 436mm×293mm×86mm(W × D × H)重量 <8.1kg功耗 <100W文章分类：华为 联系方式 华为华为Metro1000两兆线 中继电缆10m75ohm4E1电缆线1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net www.bjls009.com |
