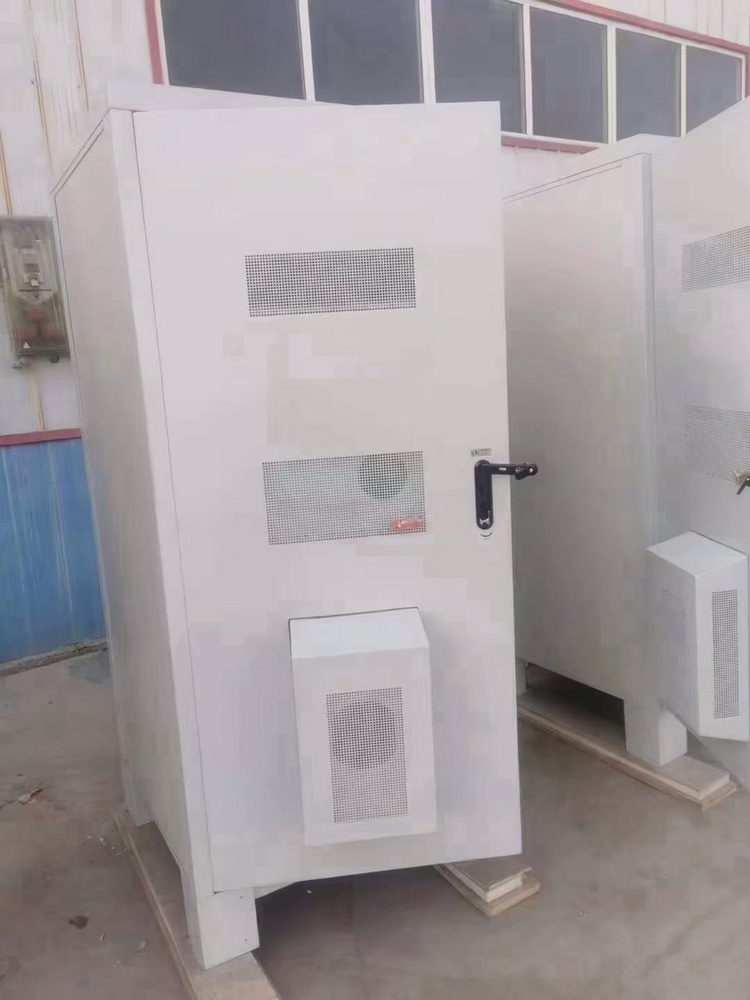

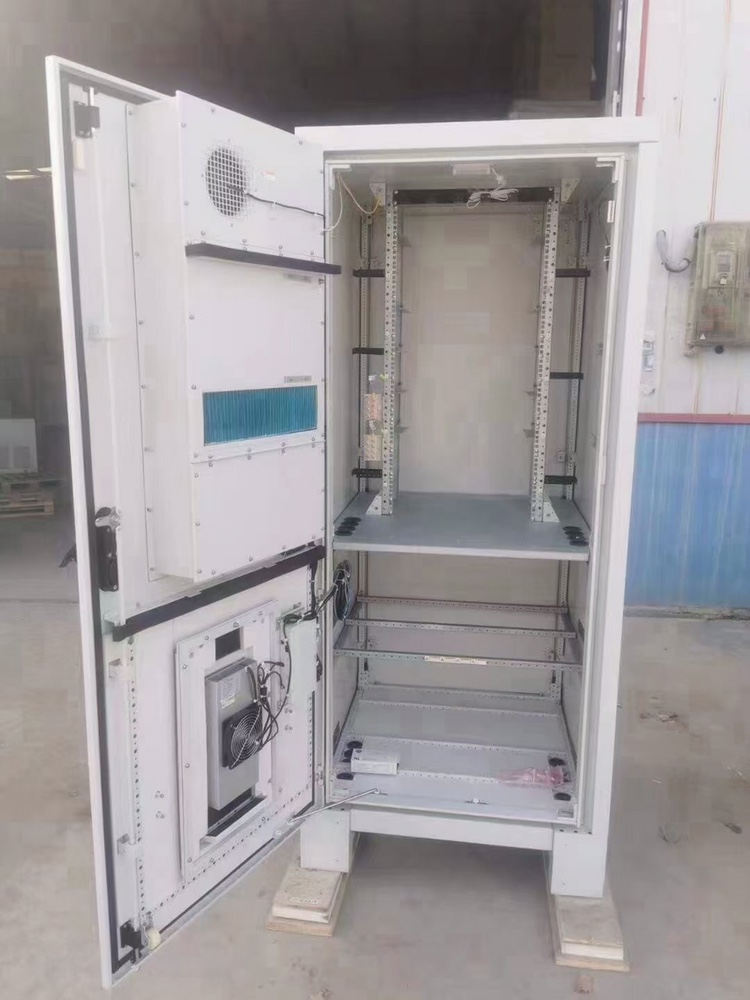

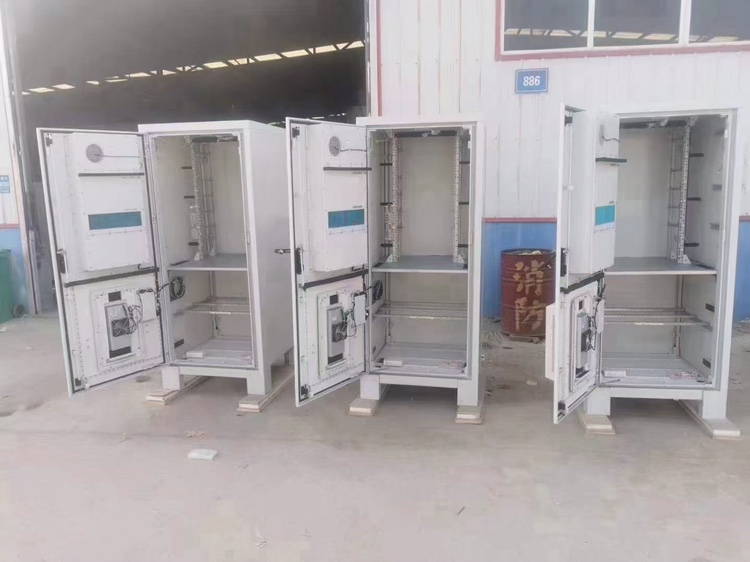

华为室外一体化电源柜MTS9000A 设备柜

华为室外一体化电源柜MTS9000A 设备柜

华为室外一体化电源柜MTS9000A 设备柜

MTS9000A智能配电单元E-fuse主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护

功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能。E-fuse使得站点的配

电管理更加方便、高效。其主要功能如下：

 全面防护：防过压/欠压、防过流/欠流、防反接

 支持热插拔

 支持容量远程编程

 支持远程电流测量

 支持远程上下电操作

客户收益

 全面保护，高可靠性

 远程可控可编程，易于管理

 负载功耗可视、上下电可管理，节能高效

主要参数

部件

智能配电单元

参数

尺寸  442mm*42mm*300mm(W*H*D)

配电  10 路，20A/route (5,10,15,20A可设定)

SPD  差模: 10kA，共模：20kA；8/20μs

工作电压  40~60VDC

电流  100A

MTS9000A 智能防盗拍照

简介

MTS9000A提供柜内防盗摄像头作为选配件以提升站点的防盗水平，防盗摄像头同MTS9000A的电子门锁通信，

当机柜被非法打开时，会启动连拍记录现场情况，连拍照片在本地存储器存储的同时将照片实时传送至网管中

心，为运营商挽回资产损失提供重要证据资料。

GPRS/3G/IP

NetEco（网管中心）

SMU02B

摄像头

客户收益

 节省站点安防成本

 降低站点被偷盗损失

参数

摄像头

像素  30 万

分辨率  640*480, 320*240, 160*120

镜头  6mm 红外镜头

图片格式  JPEG

夜视  黑白图像

通讯  RS485

电压&电流  -48V; <100mA( 白天)/<300mA(夜视模式)

工作温度  -20℃~70℃

MTS9000A 站点能效管理

SIEE=

E L

E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比

例，无线基站的能效水平提升对全网能耗成本控制意

义重大。华为MTS9000A支持对站点能效进行测量并

提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗

监控单元功耗

其他

E L :  通信主设备消耗的

能量

E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、中心机房、

及其他

40%-55%

站点能效管理方案
