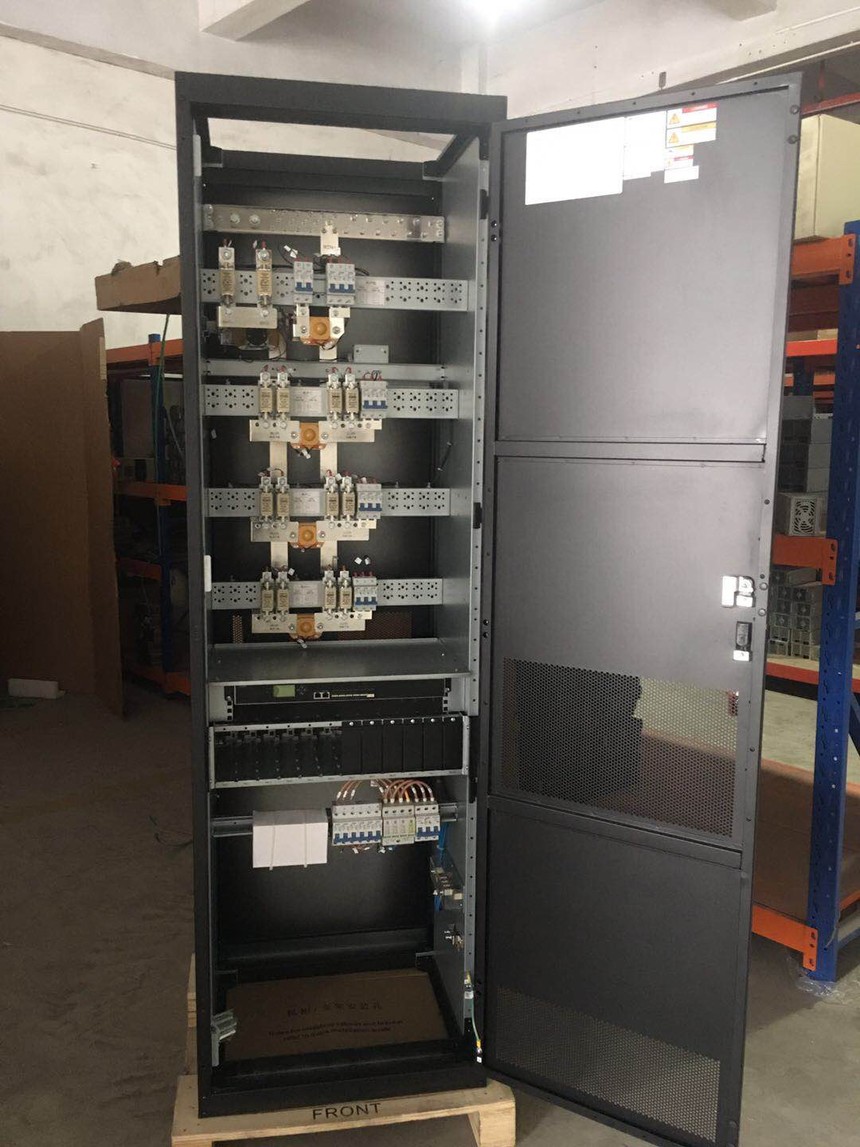

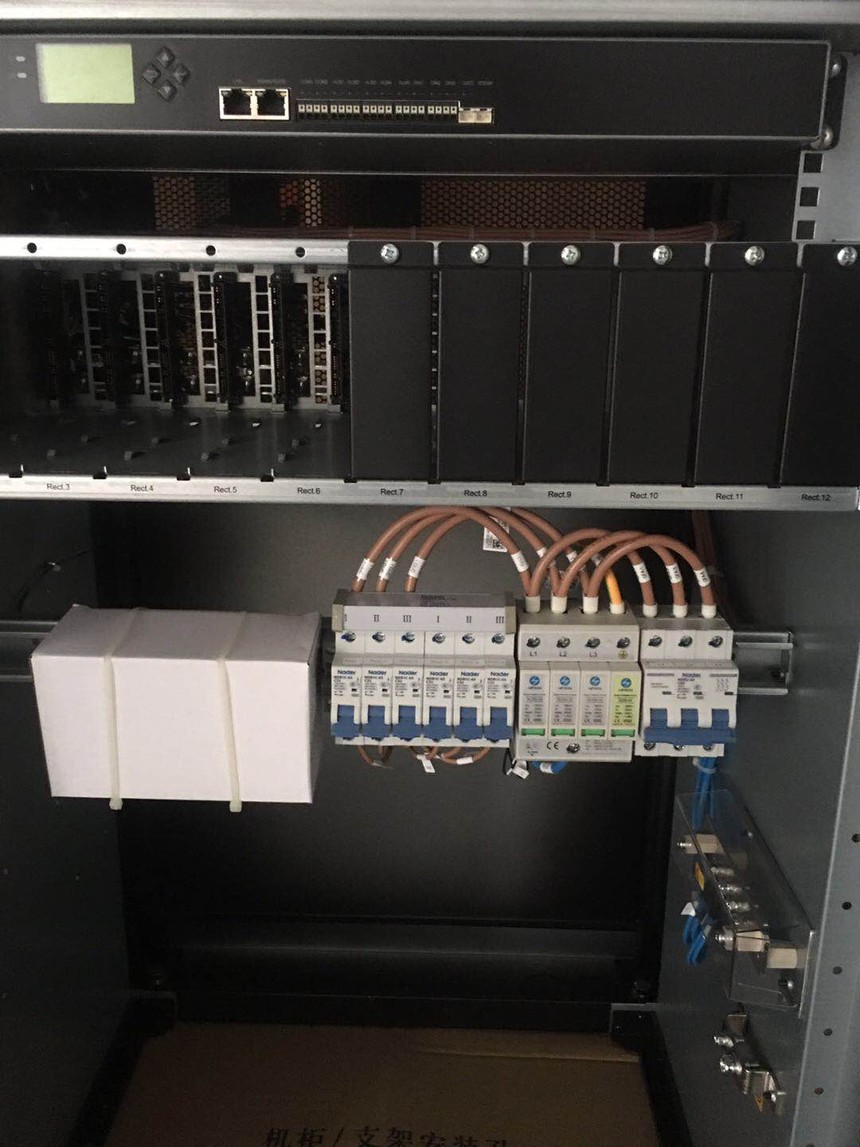

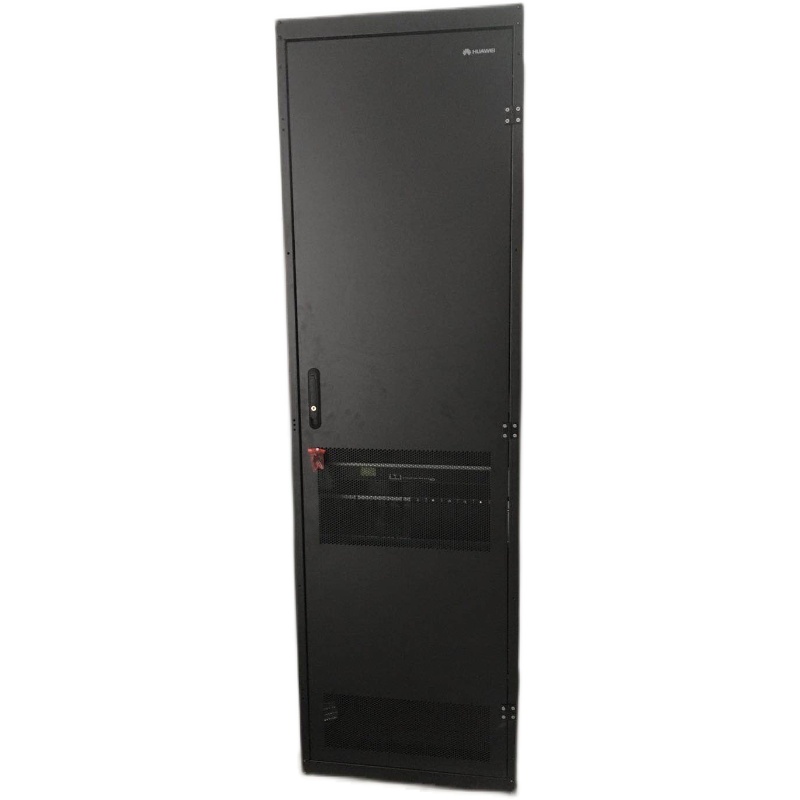

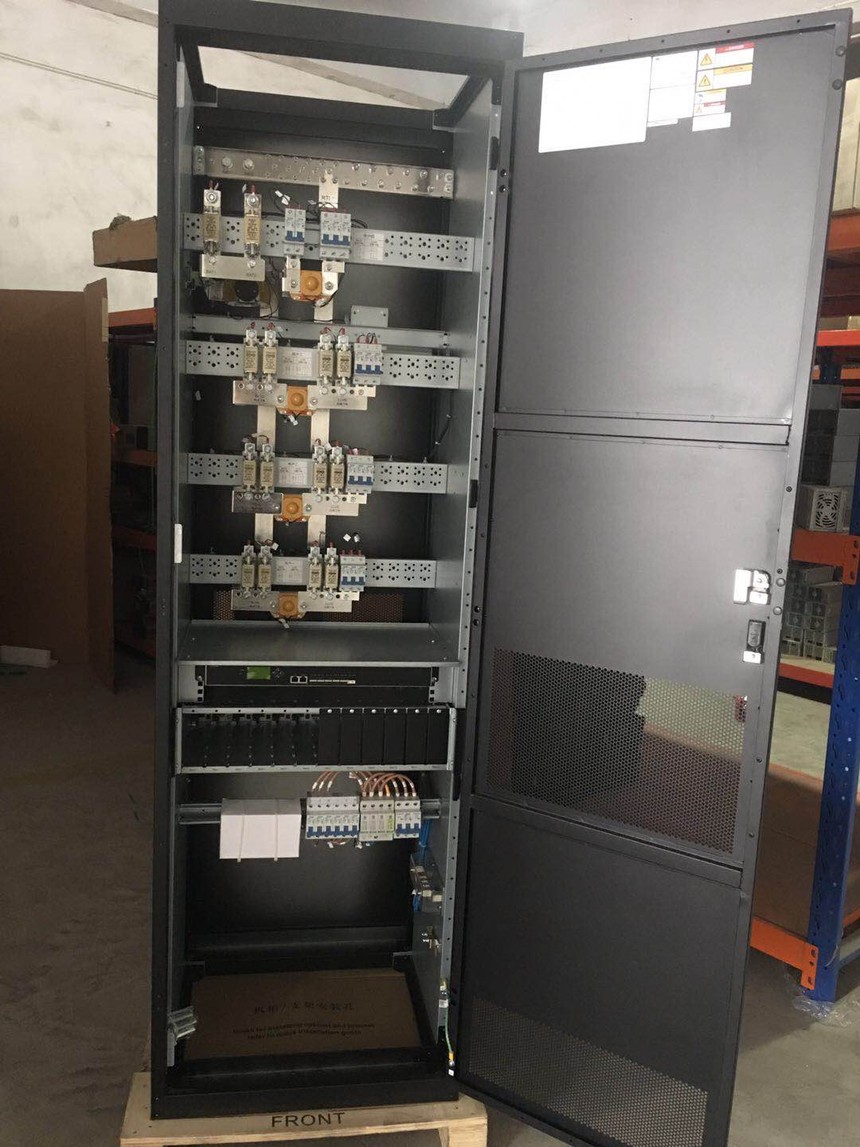

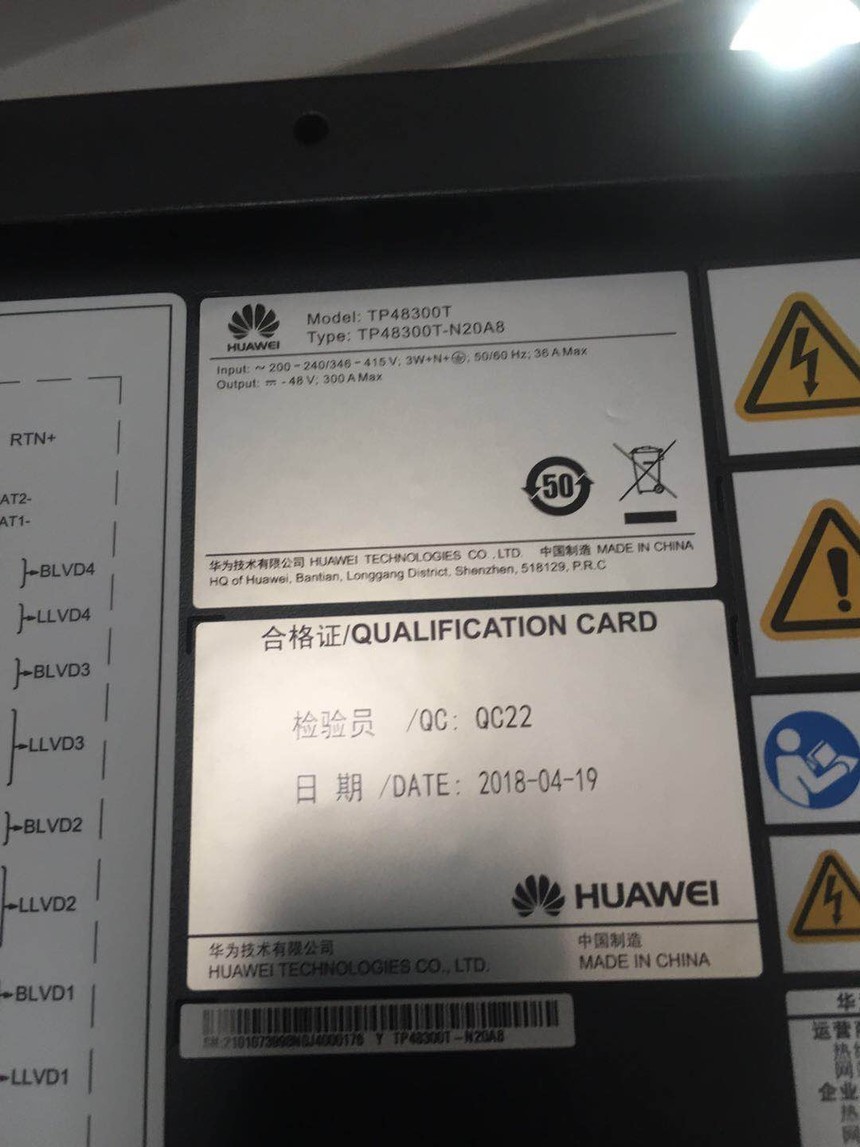

华为TP48300T-N20A8室内电源机柜48V300A高频开关电源机柜TP48300T-N20A8是华为公司研发的一种AC/DC室内一体化电源系统,可配置6个48V/50A整流模块,系统配置容量可达300A。 华为电源系统TP48300T-N20A8简介 华为电源系统TP48300T-N20A8满足300A及以下容量需求 ?可手动和自动切换,支持油机和2路市电接入 ?整流模块和监控均支持热插拔技术,安装维护便利 ?智能化蓄电池管理和电池保护,延长电池使用寿命 ?标效整流器效率≥92.5%(***模块:≥96%),MTBF>25万小时 ?整流器工作环境温度范围-40~+75℃,55℃输出不降额 ?用户接口支持8 路干接点输出,9 路开关量输入(包括6 路通用干接点输入、烟雾、水浸和门磁),4 路模拟量输入(1 路环境温湿度、2 路环境温度和1 路电池温度)。 华为电源系统TP48300T-N20A8规格 尺寸 600mm(宽)×600mm(深)×2000mm(高)(加围框可达2200mm高) 柜体颜色 潘通428C 重量 ≤150kg (不含整流器) 制冷方式 自然散热 安装方式 防静电地板安装,地面安装 走线方式 上下自由进出线 维护方式 支持前维护,支持靠墙(离墙壁距离≥100mm) 保护等级 IP20 输入制式 220/380VAC三相四线兼容220VAC单相 输入电压 85VAC~300VAC 输入频率 45~66Hz,额定值: 50Hz/60Hz 输入空开 ATS 63A/3P×2 交流防雷 标称雷击放电电流20kA,雷击放电电流40kA,8/20μs 交流输出 32A/2P×2、16A/1P×3 直流配电 整流器 容量 50A 输入电压 85VAC~300VAC,额定值220VAC 输出功率 2900W(176V AC~300VAC)(***模块:3000W); 1200W(85V AC~175VAC) 整流器效率 高点≥92.5%(***模块:≥96%); ≥91.5%(230V AC,35%~80%负载) 模块尺寸 88.9mm×103mm×243mm 功率因素 ≥0.99 谐波失真 ≤5% 控制器 信号输入 4路模拟量(1 路环境温湿度、2 路环境温度和1 路电池温度) 9路开关量(包括6 路通用干接点输入、烟雾、水浸和门磁) 告警输出 8路干接点 通信端口 一路FE接口、一路RS485/RS232接口 插拔方式 支持热插拔 显示模式 LCD 环境指标 工作温度 -10℃~+45℃ 储存温度 -40℃~+70℃ 工作湿度 5%~95%(无凝露) 工作海拔 0~4000米 华为电源系统TP48300T-N20A8一种AC/DC室内一体化电源系统,可配置6个48V/50A整流模块,系统配置容量可达300A。 为保障人身和设备安全,在安装、操作、维护设备时,请遵循设备上标识及手册中说明的所有安全注意事项。手 册中的“安全警告”、“注意”、“说明”事项,并不代表所应遵守的所有安全事项,只作为所有安全注意事项 的补充。在进行本公司产品、设备的各项操作时,必须严格遵守由华为公司提供的相关设备注意事项和特殊安全指示。手册中列出的“安全警告”仅代表了华为公司知道的部分,华为公司不承担任何因违反通用安全操作要求 尺寸 600mm(宽)×600mm(深)×2000mm(高)(加围框可达2200mm高)
柜体颜色 潘通428C
直流配电
输出空开
一次下电:63A/1P×4(MCB),32A/1P×4(MCB)
二次下电:32A/1P×3(MCB),16A/1P×7(MCB),10A/1P×3(MCB),6A/1P×3(MCB)
输出电压 –42VDC~–58VDC, 额定值: 53.5VDC
电池熔丝 160A×2
直流防雷 差模10kA/共模20kA,8/20μs
整流器
容量 50A
整流器效率 高点≥92.5%(高效模块:≥96%); ≥91.5%(230V AC,35%~80%负载)
模块尺寸 88.9mm×103mm×243mm
功率因素 ≥0.99
谐波失真 ≤5% ETP48400技术参数表 系统参数 尺寸 482.6mm(宽)×330mm(深)×9U(高) 重量 ≤30kg (不含整流模块) 散热方式 自然散热 安装方式 19英寸机架或者嵌入式机柜安装 走线方式 前进线,前出线 维护方式 前操作,前维护,支持模块级更换 防护等级 IP20 交流配电 输入模式 220/380V AC三相,兼容220V AC单相 输入电压 220VAC/110VAC 交流输入 2×63A/3P 输入频率 45~66Hz,额定值:50Hz/60Hz 防雷 20kA/40kA,8/20μs 直流配电 输出电压      |
