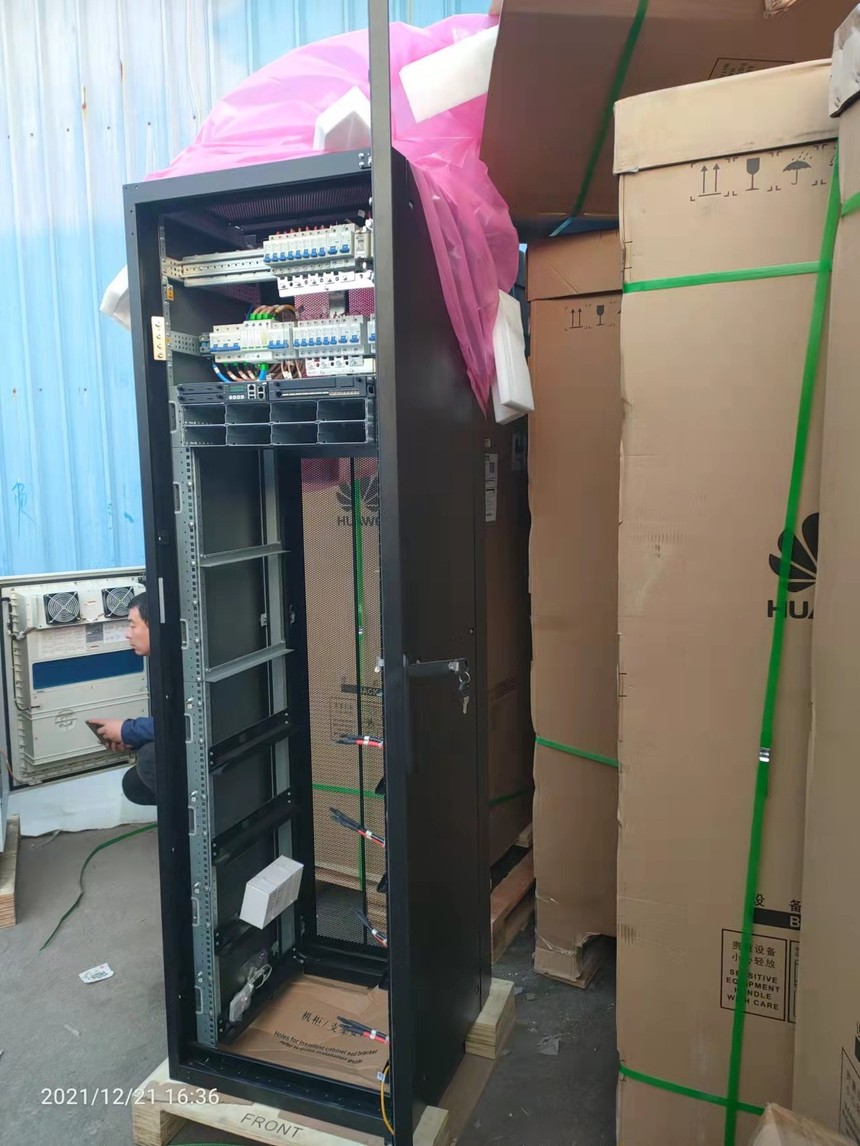

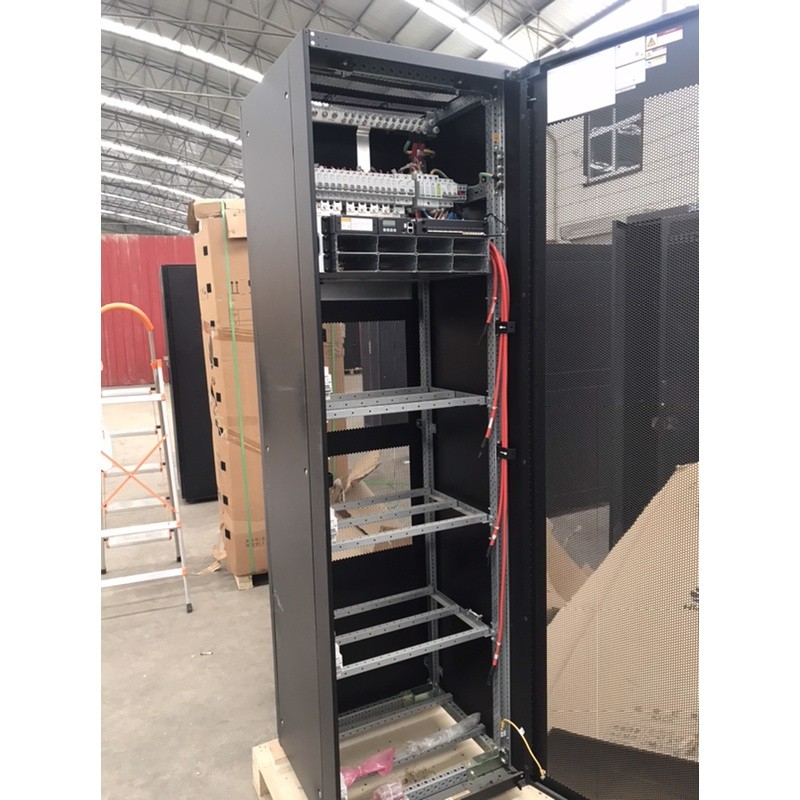

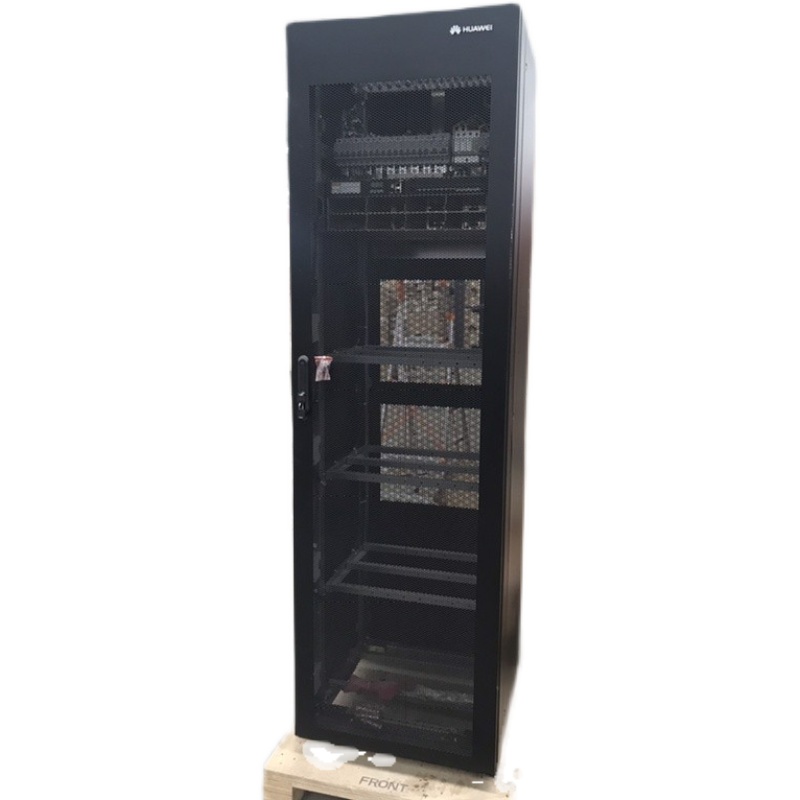

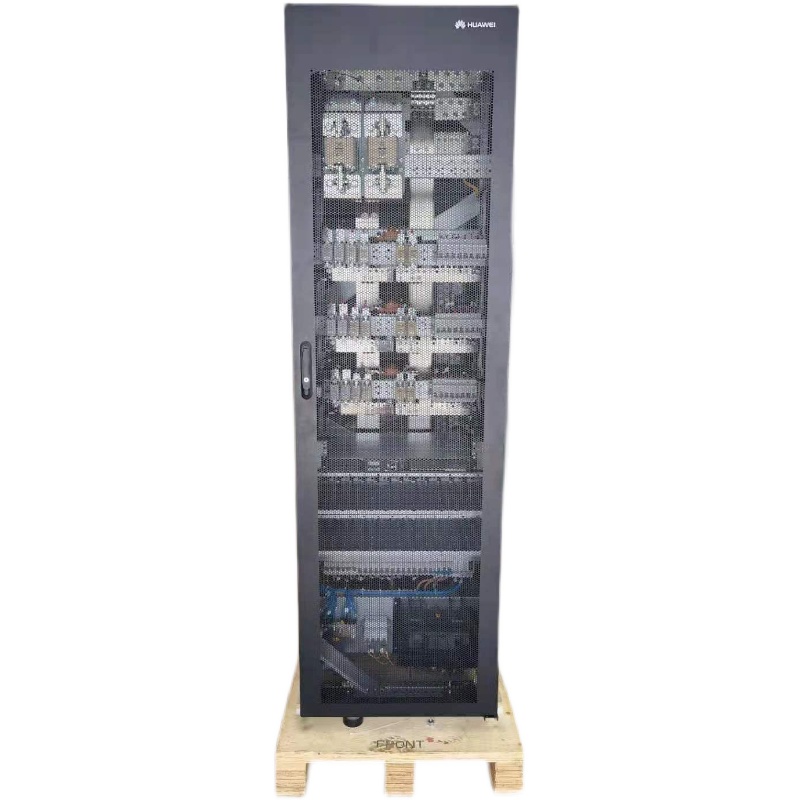

华为TP48400B-N20B3一体化电源系统是华为公司研发的一种AC/DC室内一体化-48V直流电源系统,*输 出容量为400A。系统*可配置8个1U 48V/50A高效整流模块,并可内置4组 12V铅酸蓄电池,广泛应用于接入层、汇聚层。 ? 1U整流模块:高密度(42.7W/inch3)、高效率(>96%), 高温下可靠输出 (55℃以下输出不降额) ?
“得益于强大的技术实力与电源行业的丰富经验,华为持续投入研发创新,追求更高的功率密度技术、更先进的锂电储能技术在数据中心的应用,满足云时代的大型数据中心对供电极简架构、极高可靠、极简运维的新需求,帮助客户快速完成数字化转型。”这是华为全球数据中心副总裁&CTO Sanjay Kumar Sainani在2020年2月27日华为行业数字化转型大会期间所阐述的。
作为数据中心的*,UPS和电池的可靠性直接关系到数据中心的正常运行。华为面向全球发布的全新模块化UPS,单模块功率密度达到100kW/3U,较业界主流水准提升了1倍。
高集成收容:可内置4组电池,有效利用机房面积 ? 支持高温电池接入,完善的电池管理功能,有效节省整体站点空调能耗 ? 电池防反接设计,有效避免因电池接反带来的安全和设备损坏危险 ? 支持5路模拟量和9路开关量输入,8路干接点输出,节省环境采集器开支 ? 可通过华为主设备实现带内传输组网,节省传输资源,提高电源网管可靠性 TP48400B-N20B3 亮点 简介 优势 ? 无线接入网站点 ? 固网接入网站点 ? 汇聚层机房 ? 行业客户通信机房 华为TP48400B-N20B3一体化电源系统
常熟华为TP48400B-N20B3室内电源柜关键特性
简单、高效、可靠的智能室内供电方案
简单：单柜收容电源、电池与主设备，节省占地；集成多路动力环境监控接口，支持带内传输，节省投资，便于管理；
高效：系统采用业界效率**的98%整流模块 ，55oC输出不降额；可集成太阳能供电模块，有效利用太阳能，减少电网使用，节能减排；
可靠：电源系统55oC输出不降额、85~300V超宽工作电压范围、500V耐高压，适应各类恶劣电网场景；失效率远低于业界平均水平，节省维护成本 ；电子标签功能，便于资产管理及质量问题回溯。
技术规格
产品型号 | TP48200B-N20B2 | TP48300B-N16C1 | TP48400B-N20B3 | TP48600B-N20B1 |
系统尺寸（宽 × 深 × 高） | 600mm × 600mm × 2000mm | 400mm × 600mm × 1600mm | 600mm × 600mm × 2000mm | 600mm × 600mm × 2000mm |
空机柜重量 | ≤100Kg | ≤60Kg | ≤100Kg | ≤131Kg |
| 整流模块配置 | **4 × 50A | **6 × 50A | **8 × 50A | **12 × 50A |
交流输入制式 | 220/380Vac三相，220Vac单相 | 220/380Vac三相四线 | 220/380Vac三相，220Vac三相三线 | 220/380V三相四线 |
| 交流输入空开 | 1 × 63A/3P MCB | 1 × 63A/3P MCB（可选双路手动切换） | 1 × 63A/3P MCB | 1 × 125A/3P MCB |
交流输入电压 | 85Vac~300Vac | 85Vac~300Vac | 85Vac~300Vac | 85Vac~300Vac |
交流输入频率 | 45Hz~66Hz | 45Hz~66Hz | 45Hz~66Hz | 45Hz~66Hz |
| **容量 | 12kW（4×3000W） | 18kW （6×3000 W） | 24kW（8×3000W） | 36kW（12×3000W） |
直流输出电压 | -42Vdc～-58Vdc | -42Vdc～-58Vdc | -42Vdc～-58Vdc | -42Vdc～-58Vdc |
直流输出 |
|
|
|
|
| 工作温度 | -10℃~+45℃（包含内置电池） | -20℃~+50℃ | -10℃~+45℃（包含内置电池） | -10℃~+50℃（不含电池） |
| 工作海拔范围 | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃） | 0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）
|
一次下电支路：4 x 160A（熔丝）, 2 x 63A/1P MCB，6 x 32A/1P MCB，2 x 10A/1P MCB
二次下电支路：2 x 63A/1P MCB，2 x 32A/1P MCB，2 x 10A/1P MCB
电池支路：4 × 250A （熔丝）
一次下电支路： 2 x 100A/1P，2 x 63A/1P，4 x 32A/1P，2 x 16A/1P
二次下电支路：4 x 63A/1P，2 x 16A/1P，2 x 10A/1P
电池支路：4 × 125A MCB
一次下电支路：3 x 100A（熔丝）, 1 × 32A MCB
二次下电支路：2 × 32A MCB, 2 × 10A MCB
电池支路：2 × 250A MCB
一次下电支路：2 × 80A MCB，1 × 32A MCB，2 × 20A MCB
二次下电支路：2 × 32A MCB，3 × 16A MCB ，1 × 10A MCB
电池支路：2 × 125A MCB
