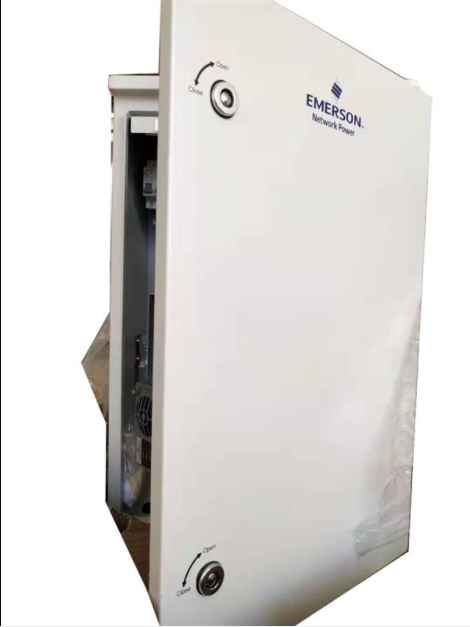

艾默生EPC4860/1800-FA31室外型电源系统（以下简称电源系统）是一种可直接用于户外的小型电源系统，安装方式灵活，

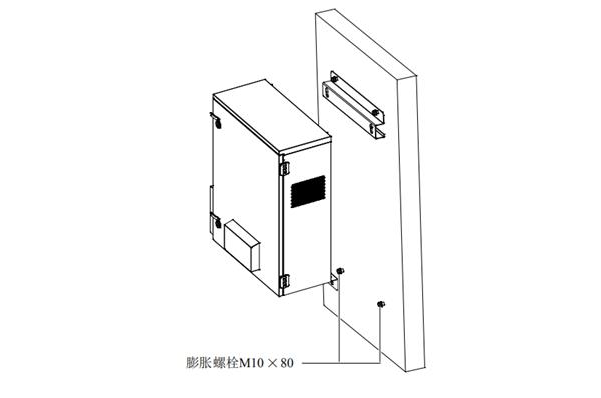

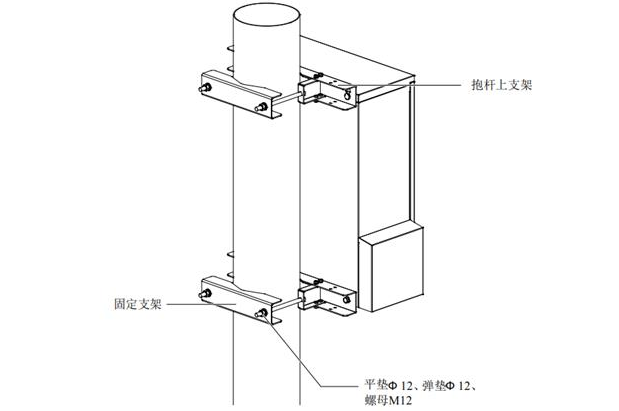

支持壁挂、抱杆和底座三种安装方式，可提供 3.6kW 功率。
电源系统的型号说明、组成与配置、技术参数、工作原理和主要特点。
组成与配置
组成

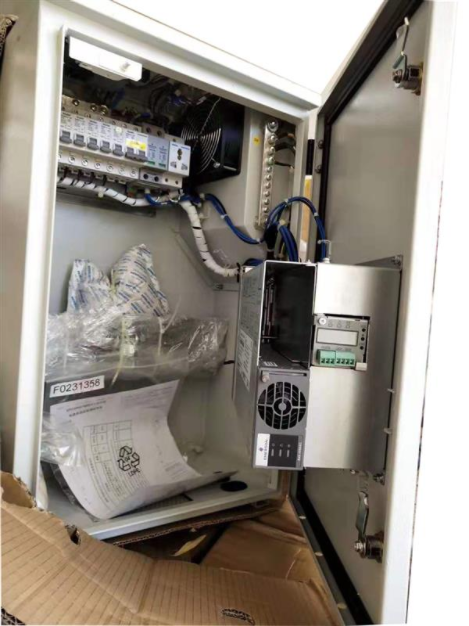

电源系统由配电单元、监控单元、整流模块、散热风机、和柜内空间等组成，其
中柜内空间可安装铅酸电池或标准的 19 英寸设备。
系统配置
整流模块
R48-2000A3/2000E3
监控板 M522S 1 台

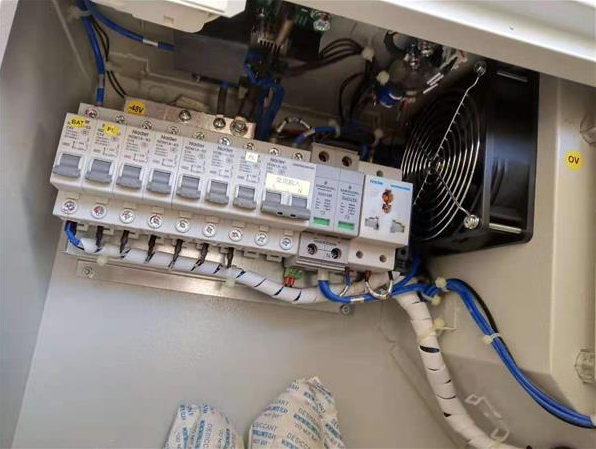

交流配电
交流侧防雷：In＝20kA，Im＝40kA
1 路空开输入：1×32A/2P 空开
1 路插座输出：10A 插座（输出不超过 8A）
1 路空开输出：10A，保护加热器（仅 EPC4860/1800-FB2）和插座
加热器（仅 EPC4860/1800-FB2）：PTC 加热器，315W
直流配电
直流侧防雷：In＝10kA
1 路电池输入空开：63A/1P
6 路电池下电支路：2×32A/1P，2×16A/1P，2×10A/1P
柜内空间
安装铅酸电池 1 个电池组（电压：48V，容量：40Ah），可选
安装 19 英寸设备 4U（和电池空间二选一）
工作温度
－10℃～＋45℃
储存温度 －40℃～＋70℃
相对湿度 5％RH～100％RH
海拔高度 ≤2000m（超过需降额使用）
污染等级 Ⅲ
其它 没有导电尘埃和腐蚀性气体，没有爆炸危险
输入制式 TN 系统，单相三线
额定输入相电压 220Vac
输入电压范围 85Vac～300Vac
输入交流电压频率 45Hz～65Hz
输入电流 ≤30A（含 10A 用户插座）
功率因数 ≥0.99
过电压类别 Ⅲ
输出直流电压范围 43.2Vdc～57.6Vdc
输出直流电压 54.0Vdc
输出直流电流
0～60A（输出电压为 54V）
当机柜内安装电池时：用户负载输出为 0～50A，电池充电电流为 0～10A
当机柜内安装设备时：当设备发热量达到 200W 时，用户负载输出 40A
效率 ≥90％
参数类别 参数名称 描述
机械参数
尺寸（宽×深×高）
机柜 610mm×290mm×700mm（不含底座）
柜内空间
安装铅酸电池 440mm×180mm×430mm
安装 19 英寸设备 485mm×180mm×365mm
重量（kg）
机柜 ≤30（不包括电池组、整流模块和安装组件）
整流模块 ≤2.5
工作原理
交流配电部分引入交流电源后输送给整流模块。整流模块将 220V 交流电转换成－48V 直流电，并输出到直流配电部分，
通过各直流输出分路将－48V 直流电输出到各负载。
监控单元具有电池管理、电池下电保护、信号采集和告警等监控功能，并能进行后台通讯。
散热原理
电源系统温控单元采用风机强制散热。
气流从机柜左侧的风口进入，经防尘网后进入机柜内部。进入机柜的风流通过整流模块和用户负载（或电池）后经机柜
右侧壁的风口由风机排出。
在风机不启动的情况下，电源系统采用自然通风散热。
主要特点
整流模块
l 整流模块功率因数值达 0.99，效率高达 90％以上。
l 交流输入电压正常工作范围宽至 85Vac～300Vac。当输入电压为 85Vac～175Vac 时，整流模块转为限功率输出。
l 整流模块采用无损伤热插拔技术，即插即用。更换时间小于 1min。
系统
l 完善的电池管理。具有电池低电压保护功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测
试等功能。
l 可实现远程监控，无人值守。
l 完善的交、直流侧防雷设计。
l 完备的故障保护、故障告警功能。
l 防护指标：防水满足 IP*5 要求，防尘满足 IP4*要求。
l 应用了整流模块休眠技术，系统具有节能功能。
l 系统效率 90％以上。
