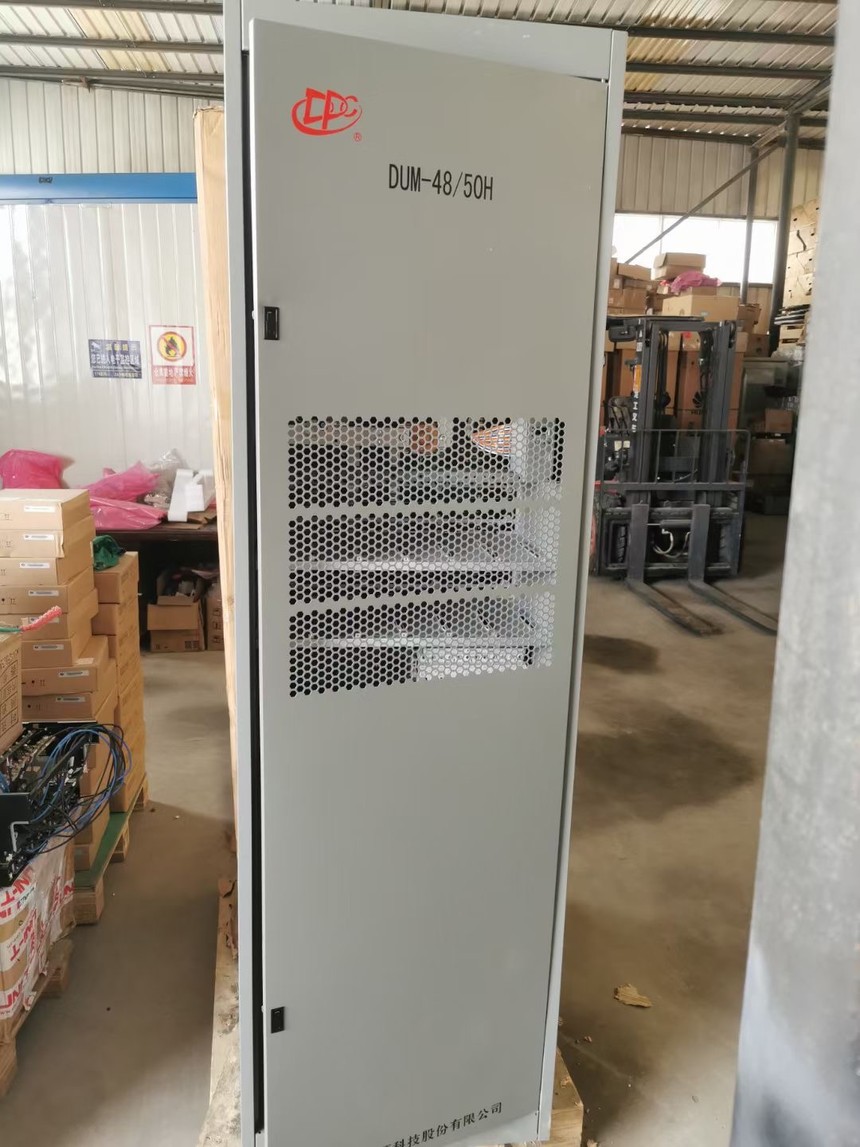

动力源通信电源机柜DUM-4850H，高频开关电源柜，48V电源柜

　　一、设备型号

　　DUM-48/50H3

　　二、设备技术参数及性能

　　1.系统容量

　　DUM-48/50H3 600A 整流器12台

　　2.交流配电

　　交流输入三相380V/100A，1路可支持2路手/自动转换

　　3.直流配电

　　电池熔断器熔断器500A，2路 600A系统

　　熔断器300A，2路 300A系统

　　输出分路 100A×6 一次下电，熔断器

　　63A×2，32A×2，10A×2 一次下电，断路器

　　63A×2，32A×2，10A×2 二次下电，断路器

　　4.整流器DZY-48/50H

　　交流输入电压单相90～300V

　　交流输入频率 50Hz±10%

　　直流输出电压电流48V/50A

　　效率 93%

　　5.控制器DKD31

　　工作电压直流39V～60V

　　主要性能系统检测、参数设置、电池维护、

　　故障记录、三遥功能、汉字液晶显示

　　6.系统参数

　　稳压工作范围 -43～-58V

　　稳压精度 ≤±0.6%

　　均流误差 ≤±3%

　　7.机械参数(外形尺寸：宽×深×高单位：mm 重量)

　　DUM-48/50H1 机柜600×600×2000 80Kg

　　DUM-48/50H2 机柜600×400×1600 54Kg

　　DUM-48/50H3 机柜450×400×1600 42Kg

　　DZY-48/50H 整流器85×312×133 2.9Kg

　　DKD31 控制器130×37×65 0.9Kg

动力源通信电源机柜DUM-4850H，高频开关电源柜，48V电源柜
