华为通信电源TP483000D,分立式机房电源，华为TPA38401B-N20A1交流配电柜

产品概述

TP483000D电源系统是华为新一代大容量、高可靠、高性能的AC/DC室内分立式通信电源系统，由交流配电柜、直流配电柜、整流柜组成。整流柜单柜容量可达3000A，通过选配不同的交流配电柜、整流柜、直流配电柜，可组成2000A～6000A的电源系统。一台交流配电柜、一台整流柜和一台直流配电柜组成的电源系统如图2-1所示。

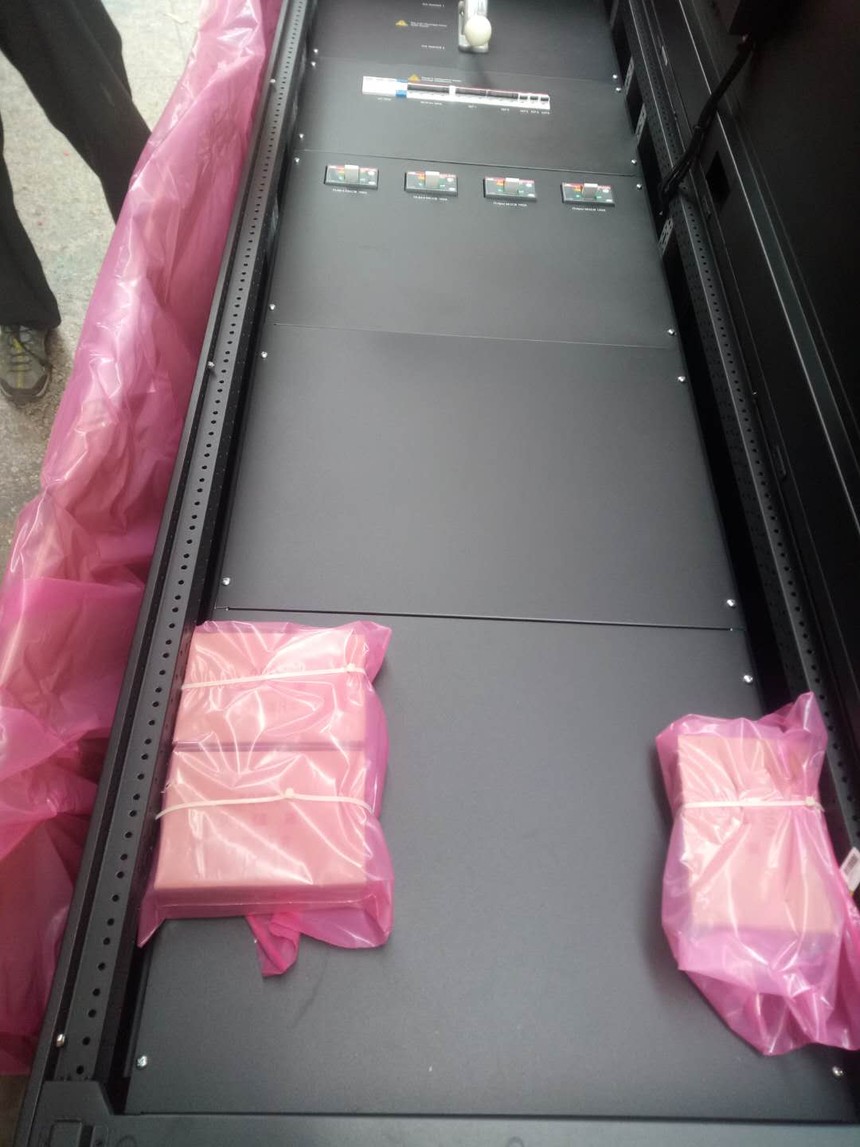

图2-1 TP483000D单系统外观

系统配置

TP483000D电源系统包含9款机柜，系统配置如表2-1所示。

表2-1 系统配置

型号

类别

监控和整流模块

配电规格

TPA38401B-N20A1

交流配电柜：

额定输出电压：380V AC
最大输出电流：400A

配电检测模块×1

交流输入刀闸开关：400A/4P×1
交流输出空开：160A/3P×4；63A/3P×1；32A/3P×1；32A/1P×3
C级防雷器

系统并柜

TP483000D电源系统通过交流配电柜、整流柜和直流配电柜的并柜，可以最大输出直流电流6000A。具体配置原则如下：

整流柜和直流配电柜交叉并排布局。
交流配电柜只能在两边布局。

图2-2 3柜系统推荐布局方式

图2-3 6柜系统推荐布局方式

系统特点

安装场景丰富
支持防静电地板安装、水泥地面安装。
模块易安装
整流模块支持热插拔，简化安装操作，减少维护的时间，节省运营成本。
宽范围交流输入电压
系统交流输入电压工作范围宽至线电压260V AC～530V AC。
整流模块高效工作
整流模块效率高达96%，功率因数值达0.99。
整流模块自动均流
整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动均流，均流不平衡度小于±5%。
整流模块智能休眠
系统电源可根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗。
监控和告警功能
监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。当整流模块出现故障时自动退出系统，不影响整个系统的运行。
监控网络化设计
支持电总、SNMP、HTTPS等多种协议，可与华为NetEco网管或第三方网管通信，组网灵活，可实现远程管理，无需人员值守。
监控操作容易
提供按键实现简易操作并在LCD显示信息。

内部结构

交流配电柜

图3-1 TPA38401B-N20A1内部结构（前视图）

（1）刀闸开关	（2）防雷器空开	（3）交流输出空开
（4）配电检测模块

技术指标

交流配电柜技术指标

参数类别	参数名称	描述
环境条件	工作温度	–10℃～＋45℃
	贮存温度	–40℃～＋70℃
	运输温度	–40℃～＋70℃
	工作湿度	5%～95%RH，无凝露
	贮存湿度	5%～95%RH，无凝露
	海拔要求	0～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
	其它要求	没有导电尘埃和腐蚀性气体，没有爆炸危险
交流输入	输入制式	220/380V AC三相四线说明： N线可不接。
	额定输入线电压	380V AC
	输入电压范围	260V AC～530V AC（线电压）
	输入频率	45Hz～66Hz
机柜结构	尺寸	2000 mm（高）×600mm（宽）×600mm（深）
	重量	≤120kg
	防护等级	IP20
	安装方式	水泥地板或防静电地板安装
	走线方式	上进上出线，下进下出线。
	维护方式	支持前后维护（要求离墙壁距离≥800mm）
