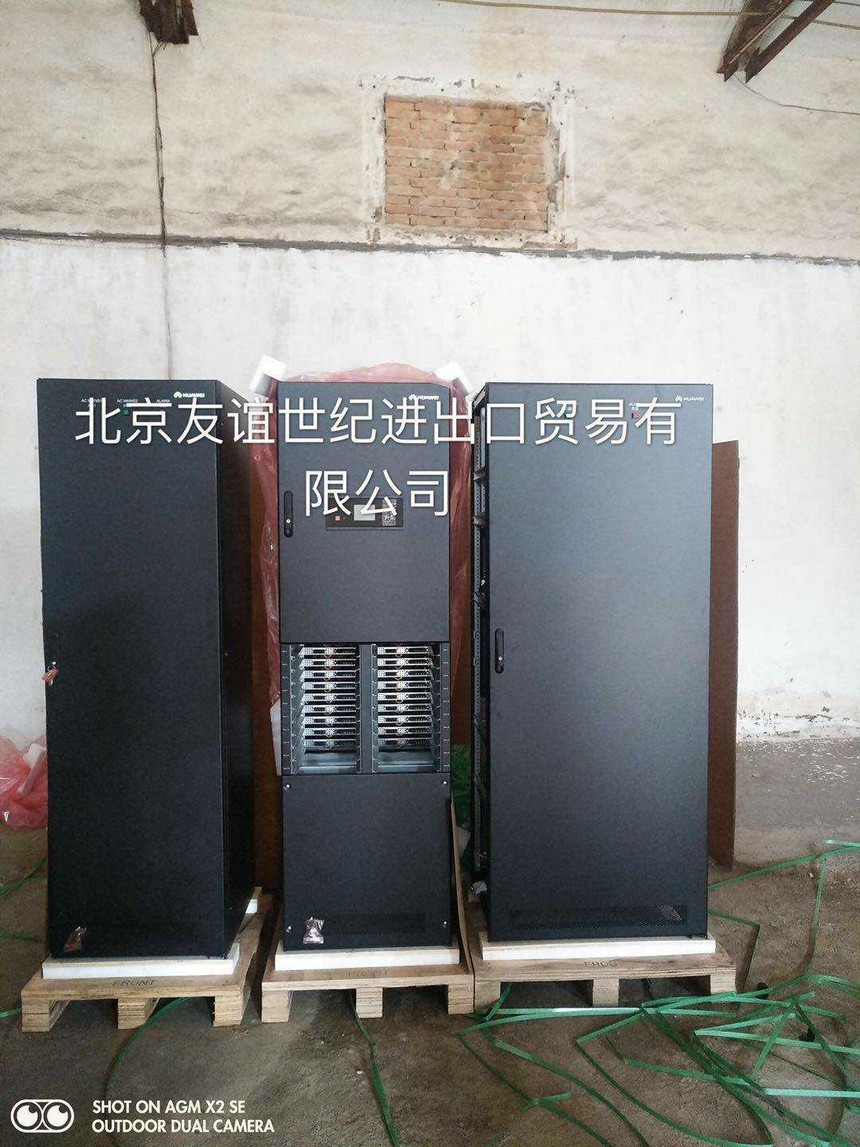

华为通信电源TP483000D组合式通信电源机柜，华为高频通信开关电源，48V通信电源

华为通信电源TP483000D组合式通信电源机柜，华为高频通信开关电源，48V通信电源

TP483000D是华为研发的第四代高可靠性、高性能的室内通信电源系统，主要为中心机房设备提供–48V直流电源。TP483000D由交流柜、直流柜和整流柜组成。整流柜单柜最大容量可达3000A，通过选配多个交流柜、整流柜和直流柜，系统最大可以扩容到24000A，从而满足不同的应用场景需求。


表2-1  产品系列

型号

机柜类型

备注

TPA38401B-N20B1

400A交流柜

支持柔性配电

TPA38631B-N20B1

630A交流柜

支持柔性配电

TPR48202B-N20C3

2000A整流柜

-

TPR48302B-N20C3

3000A整流柜

-

TPD48202B-N20B1

2000A直流柜

支持柔性配电

TPD48302B-N20B1

3000A直流柜

支持柔性配电

产品特点

  • 场景灵活

    • 支持防静电地板安装、水泥地面安装

    • 支持3000A、6000A、12000A平滑演进

    • 支持与现网老旧电源平滑扩容

    • 支持线缆利旧的搬迁改造

  • 交流输入电压范围宽

    交流输入电压工作范围：260V AC～530V AC（线电压，304V AC以下降额输出）。

  • 完善的蓄电池管理

    可对铅酸、富液等蓄电池进行有效管理，延长蓄电池寿命。

  • 高密度

    • 整流模块密度高达25.4W/inch3

    • 单柜容量可达180kW，最大支持并机到1440kW

  • 高效率

    整流模块效率高达96%，功率因数值达0.99。

  • 自主均流

    整流模块采用先进的数字化均流技术，无需监控模块调控，整流模块间可以自动均流，均流不平衡度小于±5%。

  • 智能休眠

    系统电源可根据负载功率大小等条件，自动休眠整流模块，节能减排、提高可靠性。

  • 实时监控

    监控单元实时监控系统的运行参数，分析运行状态，并及时对故障上报告警。

  • 灵活接入网管

    可通过SNMP、HTTPS、电总等多种协议，与动环网管、NetEco网管或其他各种网管通信，组网灵活。可实现远程管理，能够检测和控制电源系统的运行状态，及时处理故障告警，无需人员值守。

  • 易操作

    本地LCD显示，并提供5个按键操作，支持快速查看系统信息。

  • 故障隔离

    整流模块具有故障隔离特性，单模块故障自动退出母线，不会影响其他模块工作。

  • 易维护

    整流模块支持热插拔，简化安装操作，减少维护的时间，节省OPEX。

  • 高防护

    • 内置直流防雷保护单元，防雷规格为差模10kA/共模20kA，8/20µs

    • 内置交流防雷保护单元，防雷规格为20kA标称雷击放电电流，40kA最大雷击放电电流，8/20µs

    • 整流模块内置5kA防护能力、6kV防护能力

    • 信号端口满足对地差模0.5kV/共模1kV要求

  • 高可靠性

    • 产品设计寿命10年，MTBF 50万小时，整机年失效率≤1%

    • 整流模块支持三相无N线工作

    • 可使能缺相工作

单柜典型配置

表3-1  交流柜典型配置

项目

TPA38401B-N20B1

TPA38631B-N20B1

交流输入制式

220/380V AC三相五线

220/380V AC三相五线

交流输入开关

刀闸开关：400A×1路

刀闸开关：600A×1路

交流输出开关

  • 空开：63A/3P×1路，32A/3P×1路，32A/1P×3路

  • 空开：160A/3P×4路

  • 空开：63A/3P×1路，32A/3P×1路，32A/1P×3路

  • 空开：160A/3P×6路

交流防雷

  • 防雷器：20kA/40kA×1路

  • 防雷空开：32A/4P×1路

信号检测

配电检测单元

表3-2  整流柜典型配置

项目

TPR48202B-N20C3

TPR48302B-N20C3

交流输入端子

输入端子：150A×2路

输入端子：150A×3路

整流模块输入空开

20A/3P空开×20路

20A/3P空开×30路

整流模块

R48100G1×20PCS

R48100G1×30PCS

监控单元

SMU05A监控单元

表3-3  直流柜典型配置

项目

TPD48202B-N20B1

TPD48302B-N20B1

电池支路

NT4熔丝：（1000A×2）×2路

NT4熔丝：（1250A×2）×2路

负载支路

  • 第一层熔丝：NT3（500A）×6路，NT1（250A）×2路

  • 第二层熔丝：NT00（160A）×6路，NT00（100A）×4路，NT00（63A）×4路

  • 第一层熔丝：NT3（500A）×8路

  • 第二层熔丝：NT2（400A）×4路，NT1（200A）×4路

  • 第三层熔丝：NT00（160A）×8路，NT00（100A）×6路

直流防雷

直流防雷板（差摸10kA，共模20kA，8/20µs）

信号检测

配电检测单元

多柜典型配置

TP483000D的多柜典型配置如表3-4所示。

表3-4  多柜典型配置表

系统容量(kW)

120

180

240

360

720

交流柜TPA38401B-N20B1（PCS）

1

/

2

/

/

交流柜TPA38631B-N20B1（PCS）

/

1

/

2

4

整流柜TPR48202B-N20C3（PCS）

1

/

2

/

/

整流柜TPR48302B-N20C3（PCS）

/

1

/

2

4

直流柜TPD48202B-N20B1（PCS）

1

/

2

/

/

直流柜TPD48302B-N20B1（PCS）

/

1

/

2

4

并机交流线缆（PCS）

2

3

4

6

12

并机铜排（组）

1

1

3

3

7

柜间信号线缆（PCS）

3

3

6

6

12

用户可以根据实际需要，在典型配置的基础上额外增加机柜、线缆和铜排的数量，其中交流柜最多8个，整流柜最多8个，直流柜最多14个。

多柜典型布局

图3-1  120kW/180kW系统
图3-2  240kW/360kW系统
图3-3  720kW系统

交流柜

TP483000D交流柜的交流输入、交流输出和应急照明输出可根据需求进行柔性配置，如图4-1和表4-1。

图4-1  交流柜的配置
表4-1  交流柜的配置

序号

名称

机柜型号

规格

备注

1

刀闸开关

TPA38401B-N20B1

400A×1路

典型配置

TPA38631B-N20B1

600A×1路

典型配置

2

塑壳开关空开

TPA38401B-N20B1

400A×1路

可选配置

TPA38631B-N20B1

630A×1路

可选配置

3

手动切换开关MTS

TPA38401B-N20B1

400A×1路

可选配置

TPA38631B-N20B1

630A×1路

可选配置

4

自动切换开关ATS

TPA38401B-N20B1

400A×1路

可选配置

TPA38631B-N20B1

630A×1路

可选配置

5

应急照明输出

TPA38401B-N20B1

100A×1路

可选配置

TPA38631B-N20B1

6

交流防雷器和交流防雷空开

TPA38401B-N20B1

  • 防雷器：20kA/40kA×1路

  • 防雷空开：32A/4P×1路

典型配置

TPA38631B-N20B1

7

交流输出

TPA38401B-N20B1

  • 空开：63A/3P×1路，32A/3P×1路，32A/1P×3路

  • 空开：160A/3P×4路

典型配置

TPA38631B-N20B1

  • 空开：63A/3P×1路，32A/3P×1路，32A/1P×3路

  • 空开：160A/3P×6路

典型配置

TPA38401B-N20B1

TPA38631B-N20B1

  • 空开组1：63A/3P×5路或100A/3P×3路

  • 空开：100A（或160A、200A、250A）×4路，最多3层

  • 空开组2：63A/3P×8路或100A/3P×6路

可选配置

说明：

如果选择了3层空开，则空开组2不可选。

整流柜

TP483000D整流柜的配置如图4-2和表4-2所示。

图4-2  整流柜的配置
表4-2  整流柜的配置

序号

名称

机柜型号

规格

备注

1

交流输入端子

TPR48202B-N20C3

80A×4路

可选配置

TPR48302B-N20C3

80A×6路

可选配置

2

交流输入端子

TPR48202B-N20C3

150A×2路

典型配置

TPR48302B-N20C3

150A×3路

典型配置

3

整流模块空开

TPR48202B-N20C3

20A/3P空开×20路

典型配置

TPR48302B-N20C3

20A/3P空开×30路

典型配置

4

整流模块

TPR48202B-N20C3

100A模块×20PCS

典型配置

TPR48302B-N20C3

100A模块×30PCS

典型配置

直流柜

TP483000D直流柜的电池支路和负载支路可根据需求进行柔性配置。电池支路柔性配置如图4-3和表4-3所示，负载支路柔性配置如图4-4和表4-4所示。

图4-3  直流柜的电池支路配置
表4-3  直流柜的电池支路配置

序号

名称

机柜型号

规格

备注

1

电池熔丝

TPD48202B-N20B1

TPD48302B-N20B1

（NT4×2）×2路

典型配置

2

接触器

TPD48202B-N20B1

TPD48302B-N20B1

3000A

可选配置

3

电池熔丝

TPD48202B-N20B1

  • NT3×6路

  • NT4×4路

可选配置

TPD48302B-N20B1

4

RTN扩展铜排

TPD48202B-N20B1

TPD48302B-N20B1

-

可选配置

图4-4  直流柜的负载支路配置
表4-4  直流柜的负载支路配置

序号

名称

机柜型号

规格

备注

1

负载熔丝

TPD48202B-N20B1

  • 第一层：NT3×6路，NT1×2路

  • 第二层：NT00×14路

典型配置

负载熔丝

TPD48302B-N20B1

  • 第一层：NT3×8路

  • 第二层：NT2×4路，NT1×4路

  • 第三层：NT00×14路

典型配置

2

负载熔丝

TPD48202B-N20B1

TPD48302B-N20B1

单层：NT4×4路

可选配置

说明：

负载支路最多可以配置3层熔丝或空开。如果配置了NT4熔丝，则最多可以配置2层熔丝或空开。

3

负载熔丝

TPD48202B-N20B1

TPD48302B-N20B1

单层：NT3×8路

单层：NT2×8路

单层：NT1×8路

4

负载熔丝

TPD48202B-N20B1

TPD48302B-N20B1

单层：NT00×14路

5

负载空开

TPD48202B-N20B1

TPD48302B-N20B1

单层：空开（6A~63A）/1P×38路

单层：空开（63A~125A）/1P×25路

单层熔丝或空开的总容量不超过1000A。

整流模块

整流模块R48100G1将交流电转换为稳定的48V直流电。

R48100G1的面板

整流模块R48100G1的面板如图5-1所示。

图5-1  R48100G1的面板

（1）拨销

（2）把手

（3）运行指示灯

（4）告警指示灯

（5）故障指示灯

（6）功率指示灯

（7）拨销

（8）把手


指示灯说明

整流模块R48100G1的面板指示灯说明如表5-1所示。

表5-1  指示灯说明

指示灯

状态

说明

运行指示灯

（绿色）

常亮

整流模块有交流输入

常灭

无交流输入

整流模块内部损坏

0.5Hz闪烁

人工查询状态

4Hz闪烁

整流模块处于应用程序加载状态

告警指示灯

（黄色）

常灭

整流模块无故障

常亮

环境温度过高引发的整流模块限功率预告警

环境温度过高或过低保护关机告警

交流输入过欠压保护

整流模块休眠关机

0.5Hz闪烁

整流模块与外部通讯中断

故障指示灯

（红色）

常灭

整流模块无故障

常亮

输出过压锁死

整流模块内部故障引起的无输出

功率指示灯

（绿色）

-

每个指示灯代表600W输出功率

监控单元SMU05A

面板

图5-2  SMU05A的面板

（1）告警指示灯

（2）液晶显示屏

（3）上翻键

（4）下翻键

（5）确认键

（6）返回键

（7）信息键



按键

LCD界面上参数的查阅和设置可以通过5个按键来操作，按键说明如表5-2所示。

表5-2  按键说明

按键

名称

说明

“”

上翻键

按上翻键或下翻键可以翻阅菜单或选择参数。

“”

下翻键

“”

返回键

在系统待机屏时，按返回键可查看软件版本信息。

在菜单中，按返回键可退回上一级菜单并且不保存所设置的参数。

“”

确认键

在系统待机屏时，按确认键可进入主菜单。

在主菜单中按确认键可进入下一级子菜单。

在子菜单设置参数时按确认键可以保存参数。

“”

信息键

在任何LCD界面时，按可进入待机屏状态。在待机屏时，按可进入当前告警界面。

当信息键慢闪（0.5Hz）时，监控模块正常工作，与上位机通信正常。

当信息键快闪（4Hz）时，监控模块正常工作，与上位机通信不正常。

注：

  • 进入一个界面，30秒无按键操作LCD背光灯关闭，1分钟无按键操作则返回系统待机屏。

  • 进入登录界面后，1分钟无按键操作需重新登录。

  • 预设密码为：000001。

  • 同时按住和10秒钟以上，可以重启SMU。

  • 设置参数时，长按或，参数值将快速增加或减小。

接口

图5-3  SMU05A接口
表5-3  接口说明

序号

接口

说明

通信协议

1

RS232

连接上层网管

电总协议

波特率：9600bit/s或19200bit/s

2

CAN

柜间通信线缆接口

CAN2.0协议

3

FE

连接上层网管

10M/100M自适应

HTTPS、SNMP、Bin协议

4

COM

扩展智能通讯部件

MODBUS协议

5

RS485

连接主机或网管

电总协议或主从协议

6

PELU

机柜电子标签接口

-

7

DIN

输入干接点，4路

-

8

ALM

输出干接点，8路

-

图5-4  RS232接口引脚示意
表5-4  RS232接口引脚定义

引脚

信号

描述

2

RXD

接收数据

3

TXD

发送数据

5

GND

地

1、4、6、7、8、9

-

-

图5-5  CAN/FE/COM/RS485/PELU接口引脚示意
表5-5  CAN接口引脚定义

引脚

信号

描述

7

CAN_H

CAN高电平信号

8

CAN_L

CAN低电平信号

1、2、3、4、5、6

-

-

表5-6  FE接口引脚定义

引脚

信号

描述

1

TX+

发送数据

2

TX-

3

RX+

接收数据

6

RX-

4、5、7、8

-

-

表5-7  COM接口引脚定义

引脚

信号

描述

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

7

CAN_H

CAN高电平信号

8

CAN_L

CAN低电平信号

3、6

-

-

表5-8  RS485接口引脚定义

引脚

信号

描述

1

RS485T+

RS485发送数据

2

RS485T-

4

RS485R+

RS485接收数据

5

RS485R-

7

CAN_H

CAN高电平信号

8

CAN_L

CAN低电平信号

3、6

-

-

表5-9  PELU接口引脚定义

引脚

信号

描述

1

5V

5V电源正输出

3

GND

信号地

4

SDA

I2C数据

5

SCL

I2C时钟

2、6、7、8

-

-

表5-10  干接点接口说明

接口

丝印

说明

告警关联

干接点输入接口

DIN1

干接点输入1

-

DIN2

干接点输入2

DIN3

干接点输入3

DIN4

干接点输入4

干接点输出接口

ALM1

干接点输出1

-

ALM2

干接点输出2

ALM3

干接点输出3

ALM4

干接点输出4

ALM5

干接点输出5

ALM6

干接点输出6

ALM7

干接点输出7

ALM8

干接点输出8

内部结构

图5-6为拆完盖板后的内部结构。

图5-6  SMU05A内部结构

（1）按键板

（2）液晶显示屏

（3）指示灯

（4）主控板



配电检测单元

配电检测单元用于检测交流、直流的配电信息，具有检测、告警和通讯的功能。

配电检测单元面板

直流柜上的配电检测单元面板如图5-7所示，交流柜上的配电检测单元面板如图5-8所示。

图5-7  配电检测单元面板（直流柜）

（1）电源指示灯

（2）告警指示灯

（3）液晶显示屏

（4）上翻键

（5）下翻键

（6）确认键

（7）返回键

（8）信息键


图5-8  配电检测单元面板（交流柜）

（1）交流输入1指示灯

（2）交流输入2指示灯

（3）告警指示灯

（4）液晶显示屏

（5）上翻键

（6）下翻键

（7）确认键

（8）返回键

（9）信息键

配电检测单元的按键说明

表5-11  配电检测单元面板按键说明

按键标识

按键名称

说明

“”

上翻键

按“”可以向上翻阅菜单。

“”

下翻键

按“”可以向下翻阅菜单。

“”

返回键

按“”可退回上一级菜单。

“”

确认键

  • 在待机屏时，按“”可进入主菜单

  • 在主菜单中按“”可进入下一级子菜单

“”

信息键

在任意屏时，按“”可进入待机屏；在待机屏时，按“”可进入当前告警查询页面。

配电检测单元接口

图5-9  配电检测单元接口示意
表5-12  接口说明

序号

接口

说明

1

RS485/RS232接口

预留

2

COM接口

预留

3

CAN接口

柜间通信线缆接口

4

PELU接口

机柜电子标签接口

5

环境温度传感器接口AMBI_TEMP

连接环境温度传感器（选配）

6

电池温度传感器接口BAT_TEMP1

连接电池温度传感器1

7

电池温度传感器接口BAT_TEMP2

连接电池温度传感器2（选配）

8

电池温度传感器接口BAT_TEMP3

连接电池温度传感器3（选配）

图5-10  RS485/RS232/COM/CAN/PELU接口引脚示意
表5-13  RS485/RS232接口引脚定义

引脚

信号

描述

1

RS485+

RS485数据正（A）

2

RS485-

RS485数据负（B）

3

RS232_RXD

RS232接收数据

6

GND

信号地

7

RS232_TXD

RS232发送数据

4、5、8

-

-

表5-14  COM接口引脚定义

引脚

信号

描述

1

RS485+

RS485数据正（A）

2

RS485-

RS485数据负（B）

3、4、5、6、7、8

-

-

表5-15  CAN接口引脚定义

引脚

信号

描述

7

CAN_H

CAN高电平信号

8

CAN_L

CAN低电平信号

1、2、3、4、5、6

-

-

表5-16  PELU接口引脚定义

引脚

信号

描述

1

5V

5V电源正输出

3

GND

信号地

4

SDA

I2C数据

5

SCL

I2C时钟

2、6、7、8

-

-

内部结构

图5-11为拆除盖板后的内部结构。

图5-11  配电检测单元的内部结构

（1）按键板

（2）液晶显示屏

（3）信号采样板

（4）信号转接板

（5）指示灯


机柜

表6-1  机柜维护

编号

维护项

状态异常的可能原因

推荐的处理方法

1

机柜是否存在涂层剥落、划痕现象

搬运时划伤或人为破坏

重新补漆，修复外壳

2

机柜是否存在生锈、腐蚀现象

机房环境恶劣

改善机房环境，并根据腐蚀程度评估风险

3

机柜门锁是否损坏

生锈严重或人为破坏

更换门锁

4

整流模块前/后方是否存在遮挡物或积灰严重

-

移除风道遮挡物或清理灰尘

5

机柜内是否有虫、鼠、蛇等动物痕迹

有动物进入过机柜

  • 清除痕迹，清除过程中注意防护，避免动物分泌物进入监控单板或带电部件

  • 对进出线处做好封堵处理，避免动物再次进入机柜

交/直流配电

表6-2  交/直流配电维护

编号

维护项

状态异常的可能原因

推荐的处理方法

1

防雷器的视窗是否变红

  • 红色：已经损坏，电压浪涌或打雷

  • 绿色：正常

更换防雷器

2

防雷器空开状态

  • 空开OFF：电压浪涌或打雷

  • 空开ON：正常

  1. 空开损坏，则更换空开

  2. 确认防雷器无损坏，然后将空开置于ON状态

3

交流输入电压是否欠压

  • 交流输入线缆压降过大

  • 交流输入线缆存在接触不良现象

  • 市电电压偏低

  1. 减小交流输入线缆走线长度或加粗线缆

  2. 紧固交流输入线缆的连接

  3. 向供电部门反馈电压状况

4

交流输入电压是否过压

市电电压偏高

向供电部门反馈电压状况

5

交流输入电压是否缺相

  • 交流输入线缆存在接触不良、断路或线缆损坏现象

  • 市电故障

  1. 检查线缆状况并整修

  2. 向供电部门反馈缺相状况

6

直流输出空开是否处在OFF状态，熔丝是否熔断

  • 负载过流

  • 负载短路

检查负载是否存在过载或短路现象，排除负载故障后将空开置于ON或更换熔丝。

7

测量直流母排电压是否过压

整流模块异常

更换异常的整流模块

8

测量直流母排电压是否欠压

  • 交流停电

  • 系统过载

  • 整流模块异常

  1. 恢复交流供电

  2. 检查负载状况并排查故障

  3. 更换异常的整流模块

9

测量直流母排的温度是否过高（大于95°C，室温环境下）

  • 直流母排连接松动或接触不良

  • 系统过载

  1. 检查并紧固机柜母排连接

  2. 检查负载状况并排查故障

整流模块

表6-3  整流模块维护

编号

维护项

状态异常的可能原因

推荐的处理方法

1

检查绿色指示灯的状态（正常：常亮）

常灭：

  • 无交流输入

  • 整流模块故障

  1. 检查整流模块的交流输入状况

  2. 更换整流模块

2

检查黄色指示灯的状态（正常：常灭）

常亮：

  • 环境温度过高引发的整流模块限功率预告警

  • 环境温度过高或过低，整流模块关机保护

  • 交流输入电压过/欠压保护

  • 整流模块休眠关机

  1. 检查环境温度状态并清理机柜风道

  2. 排查室内温控系统故障

  3. 检查交流输入电压状况

  4. 整流模块休眠，无需处理

闪烁：

  • 整流模块通信失败

  • 整流模块故障

  1. 检查整流模块的通信线缆连接状况

  2. 更换整流模块

3

检查红色指示灯的状态（正常：常灭）

常亮：

  • 输出过压锁死

  • 整流模块故障

  1. 检查机柜是否接入了电压过高（大于58.5V DC）的外部直流电源

  2. 检查整流模块的输出电压是否过高（大于58.5V DC）

  3. 更换整流模块

监控单元

表6-4  监控单元维护

编号

维护项

状态异常的可能原因

推荐的处理方法

1

检查监控绿色指示灯状态

  • 常灭：无直流输入

  • 常灭：监控故障

  1. 检查直流输入线缆连接状况

  2. 检查通信线缆连接状况

  3. 更换监控

2

检查监控红色指示灯状态

  • 常亮：存在紧急告警或重要告警

  • 常亮：监控故障

  1. 根据告警，检查相关部件

  2. 更换监控

3

检查LCD显示状态

  • LCD连接松动

  • 监控故障

  1. 检查LCD线缆连接状况

  2. 更换监控

4

检查监控是否能与网管通信

  • 通信线缆松开

  • 网络参数设置错误

  1. 检查通信线缆连接状况

  2. 检查网络参数，如果参数错误，重新设置网络参数

监控参数

表6-5  监控参数维护

编号

维护项

状态异常的可能原因

推荐的处理方法

1

检查监控显示的电池容量、组数是否与现场的电池容量、组数一致

  • 参数设置错误

  • 电池整改

重新设置电池参数

2

检查“电池均充限流系数”（通常为“0.10C10”，用户可以根据实际需求调整）

-

根据用户实际需求调整，若用户无特别要求，保持“0.10C10”

3

检查监控显示的电池温度与实际温度是否一致

  • 电池温度传感器故障

  • 监控故障

  1. 更换电池温度传感器

  2. 更换监控

4

检查监控显示的总负载电流与钳流表测出的实际电流是否一致

  • 电流检测线缆松动

  • 监控故障

  1. 检查电流检测线缆连接状况

  2. 更换监控

5

检查监控显示的电池充电电流与钳流表测出的实际电流是否一致

  • 电流检测线缆松动

  • 监控故障

  1. 检查电流检测线缆连接状况

  2. 更换监控

6

检查监控显示的直流输出电压与直流母排电压的差值（要求差值小于0.5V DC）

  • 机柜母排、线缆连接松动或接触不良

  • 监控故障

  1. 检查并紧固机柜母排连接、线缆连接

  2. 更换监控

线缆

表6-6  线缆维护

编号

维护项

状态异常的可能原因

推荐的处理方法

1

信号线和电源线是否已经分开捆绑

安装不规范

整改线缆，分开绑扎信号线和电源线

2

线缆与直流负母排、熔丝、分流器之间的距离是否大于20mm

安装不规范

整改线缆，确保安全距离

3

所有线缆是否捆扎良好

安装不规范

重新绑扎好线缆

4

柜内接地排是否已经牢固连接到站点或机房地网

安装不规范

将柜内接地排连接到站点或机房地网

5

接地线是否存在生锈现象

自然腐蚀

更换生锈线缆

6

直流RTN+母排是否已经接地

安装不规范

连接RTN+母排的地线

7

线缆是否存在局部过热和老化现象

  • 线缆过细

  • 安装不规范

更换线缆，优化走线路径

8

线缆是否存在被金属件挤压变形现象

安装不规范

更换线缆，优化走线路径

9

整流模块出风口是否有其它线缆经过

安装不规范

整改线缆，以免线缆受热老化

10

配电接线是否都采用了标准端子

安装不规范

整改线缆，采用标准端子压接后接入

11

线缆是否破损

安装不规范

使用绝缘胶带缠绕，进行绝缘防护

技术指标

  1. 整流柜技术指标

整流柜技术指标

参数类别

参数名称

描述

环境条件

工作温度

–10℃～＋45℃

贮存温度

–40℃～＋70℃

运输温度

–40℃～＋70℃

工作湿度

5%～95%（RH），无凝露

贮存湿度

5%～95%（RH），无凝露

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其它要求

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

交流输入

输入制式

220/380V AC三相五线

额定输入线电压

380V

输入电压范围

260V AC～530V AC（线电压）

最大输入电流

  • TPR48202B-N20C3：≤2×130A

  • TPR48302B-N20C3：≤3×130A

输入频率

45Hz～66Hz

总谐波失真（THD）

THD＜5%（额定输入，50%负载条件以上）

直流输出

额定值电压

–53.5V DC

标称电压

–48V DC

输出直流电压

–42V DC～–58V DC

最大输出电流

  • TPR48202B-N20C3：2000A

  • TPR48302B-N20C3：3000A

稳压精度

≤1%

效率

≥95%（额定输入条件下，50%～80%负载）

峰峰值杂音电压

≤200mV（0MHz～20MHz）

电话衡重杂音电压

≤2mV（300Hz～3400Hz）

屏压降

≤500mV（环境温度为20℃时）

交流输入保护（包含交流柜）

交流输入过压告警点

485V AC±10V AC（线电压），回差在10V AC之内

交流输入欠压告警点

310V AC±10V AC（线电压），回差在10V AC之内

交流输入过压保护点

540V AC±10V AC（线电压），回差不小于10V AC，不大于30V AC

交流输入欠压保护点

260V AC±5V AC（线电压），回差不小于10V AC，不大于30V AC

直流输出保护（包含直流柜）

直流输出过压告警点

缺省值－58.5±0.3V DC

直流输出过压告警恢复点

缺省值－58.0±0.3V DC（低于过压告警点0.5V DC）

直流输出欠压告警点

缺省值－45.0±0.3V DC

直流输出欠压告警恢复点

缺省值－45.5±0.3V DC（高于欠压告警点0.5V DC）

机柜结构

尺寸（高×宽×深）

2000mm×600mm×600mm

重量

＜120kg（不包含整流模块重量）

防护等级

IP20

安装方式

水泥地板或防静电地板安装

走线方式

上进上出线

维护方式

支持前后维护（要求离墙壁距离≥800mm）

散热方式

自然散热

整流模块

效率

R48100G1：最高点＞96%

输出功率

6000W（304V AC～530V AC）

3000W（260V AC～304V AC线性降额）

过压保护

范围为58.5V DC～60.5V DC

  1. 内部故障过压时，模块锁死；

  2. 外部电压大于63V DC，且持续500ms以上，模块锁死。

EMC指标（包含交流柜和直流柜）

CE/RE

EN300386，Class A1

谐波电流

满足EN61000-3-12标准要求

电压波动和闪烁

满足EN61000-3-11标准要求

静电放电抗扰性（ESD）

满足EN61000-4-2标准要求

壳体端口：接触放电6kV（B判据），空气放电8kV（B判据）

信号端口：接触放电2kV（R判据）

电快速脉冲群抗扰性（EFT）

满足EN61000-4-4标准要求

交流电源口±2kV，直流电源口±1kV，信号口±1kV（B判据）

辐射抗扰性（RS）

EN61000-4-3

10V/m场强（A判据）

传导抗扰性（CS）

EN61000-4-6

电源口满足10V的指标要求，信号口满足3V指标要求（A判据）

浪涌抗扰性（SURGE）

EN6100-4-5

AC电源端口：共模6kV，差模6kV，8/20µs（B判据）

直流输出电源端口：差模2kV，共模4kV（B判据）

电压跌落（DIP）

满足EN61000-4-11标准要求

其它（包含交流柜和直流柜）

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20µs

直流防雷

差摸10kA，共模20kA，8/20µs

安规设计

满足标准IEC/EN 60950-1/GB 4943要求

MTBF

50万小时（30℃）

注1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

交流柜技术指标

交流柜技术指标

参数类别

参数名称

描述

环境条件

工作温度

–10℃～＋45℃

贮存温度

–40℃～＋70℃

运输温度

–40℃～＋70℃

工作湿度

5%～95%（RH），无凝露

贮存湿度

5%～95%（RH），无凝露

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其它要求

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

交流输入

输入制式

220/380V AC三相五线

额定容量

  • TPA38401B-N20B1：400A

  • TPA38631B-N20B1：600A

额定输入线电压

380V AC

输入电压范围

260V AC～530V AC（线电压）

输入频率

45Hz～66Hz

机柜结构

尺寸（高×宽×深）

2000mm×600mm×600mm

重量

＜120kg

防护等级

IP20

安装方式

水泥地板或防静电地板安装

走线方式

上进上出线，下进下出线

维护方式

支持前后维护（要求离墙壁距离≥650mm）

散热方式

自然散热

直流柜技术指标

直流柜技术指标

参数类别

参数名称

描述

环境条件

工作温度

–10℃～＋45℃

贮存温度

–40℃～＋70℃

运输温度

–40℃～＋70℃

工作湿度

5%～95%（RH），无凝露

贮存湿度

5%～95%（RH），无凝露

海拔要求

0m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其它要求

  • 没有导电尘埃和腐蚀性气体、没有爆炸危险

  • 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

直流输出

额定值电压

–53.5V DC

标称电压

–48V DC

输出直流电压

–42V DC～–58V DC

最大输出电流

  • TPD48202B-N20B1：≤2000A（其中负载输出为1600A，电池充电电流为400A）

  • TPD48302B-N20B1：≤3000A（其中负载输出为2500A，电池充电电流为500A）

稳压精度

≤1%

屏压降

≤500mV（环境温度为20℃时）

机柜结构

尺寸（高×宽×深）

2000mm×800mm×600mm

重量

＜180kg

防护等级

IP20

安装方式

水泥地板或防静电地板安装

走线方式

上进上出线，下进下出线

维护方式

支持前后维护（要求离墙壁距离≥650mm）

散热方式

自然散热
电话直呼
在线客服
在线留言
发送邮件
企业位置
联系我们：
13120343891
13120343891
13120343891
销售人员
点击这里给我发消息
技术支持
点击这里给我发消息
售后质询
点击这里给我发消息
还可输入字符250（限制字符250）
分享到：
seo seo
