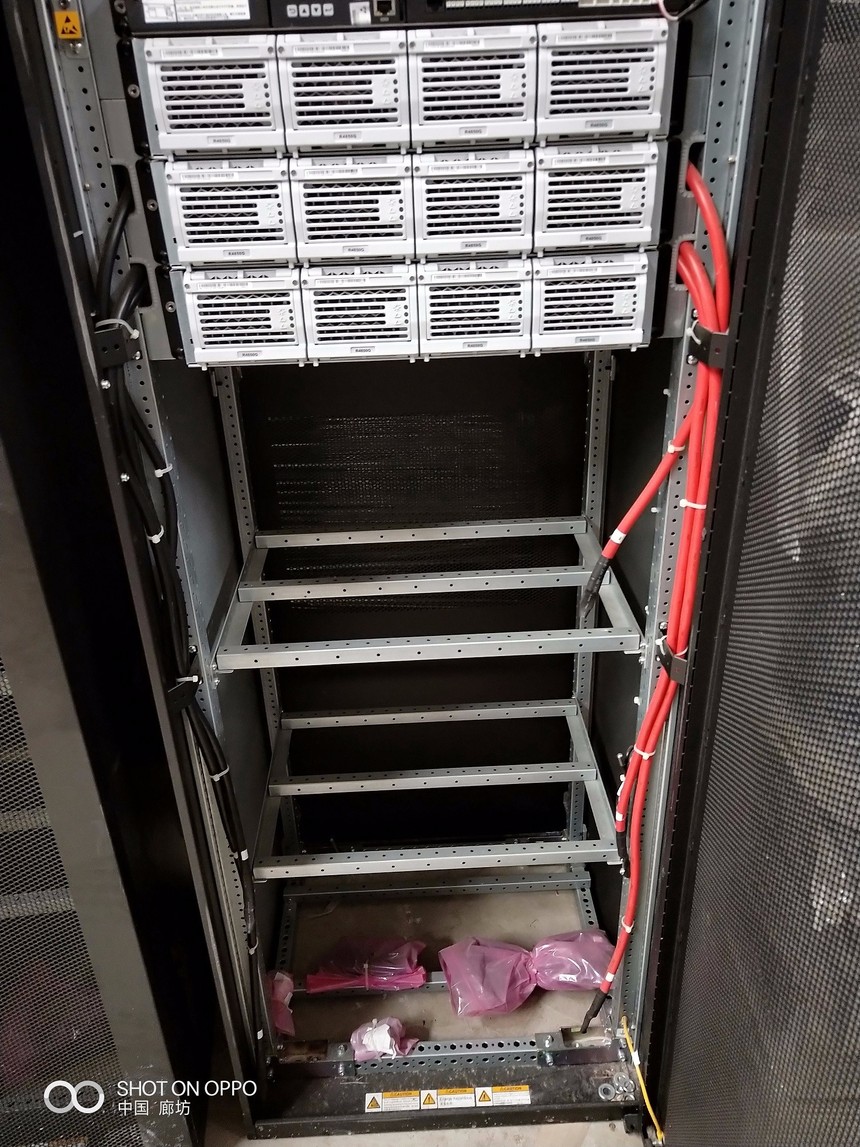

华为TP48600T室内通信电源机柜 机房48V电源机柜

用户接口模块 UIM03D 支持 4 路干接点输出，9 路开关量输入（包括 6 路通用干接点 输入、烟雾、水浸和门磁），4 路模拟量输入（1 路环境温湿度、2 路环境温度和 1 路电 池温度）。 UIM03D（user interface module 03D）面板如下图所示。

全新 华为TP48600T室内通信电源机柜 机房48V电源机柜

图3-6 UIM03D 面板 （1）通信接口 （2）干接点输出接口 （3）干接点输入接口 （4）传感器接口 接口说明 表3-7 UIM03D 接口说明 接口类型 丝印 说明 传感器接口 TEM-HUM 环境温湿度传感器 WATER 水浸传感器 支持 12V 供电 TEMP1 环境温度传感器 1 TEMP2 环境温度传感器 2 GATE 门磁传感器 SMOKE 烟雾传感器 BTEMP 电池温度传感器 干接点输入接口 DIN1 说明 干接点输入接口的告警关联请参见附录。 DIN2 TP48600T-N20A3

全新 华为TP48600T室内通信电源机柜 机房48V电源机柜

用户手册 3 部件介绍 文档版本 02 (2016-08-31) 华为专有和保密信息 版权所有 © 华为技术有限公司 17 接口类型 丝印 说明 DIN3 DIN4 DIN5 DIN6 干接点输出接口 ALM1 说明 干接点输出接口的告警关联请参见附录。 ALM2 ALM3 ALM8 ALM4 预留 ALM5 预留 ALM6 预留 通信接口 COM 4 线 RS485 ALM7 2 线 RS485 通信接口 表3-8 通信接口说明 通信接口 通信参数 用途 COM 波特率： 默认：9600bit/s 可选：300bit/s、600bit/s、 1200bit/s、2400bit/s、 4800bit/s、9600bit/s、 14400bit/s、19200bit/s、 38400bit/s、56000bit/s、 57600bit/s、115200bit/s 用于连接下级设备 ALM7 波特率： 默认：9600bit/s 可选：9600bit/s、 19200bit/s、115200bit/s 用于连接下级设备 说明 COM 口支持安全保护机制
