华为ETP48200-C2B1 嵌入式电源

产品介绍

内部结构

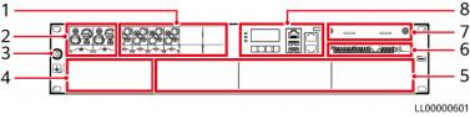

图 2-2 ETP48200-C2B1 内部结构图（正视图）

（ 1 ）负载空开及预留安装空间（2）电池空开（智能空开）（3）接地螺丝（智能空开）

（4）交流输入模块安装空间（5）整流模块安装空间（6）用户接口模块UIM05D1

（ 7 ）通信扩展模块安装空间（8）监控模块SMU02C

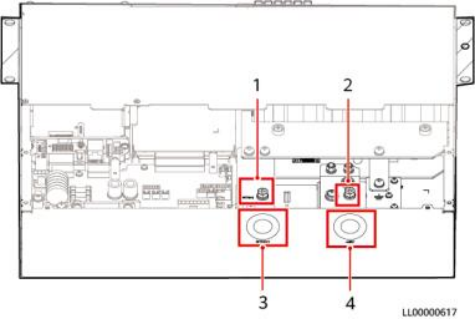

图 2-3 ETP48200-C2B1 内部结构图（后俯视图）

（ 1 ）RTN+（用于扩展配电）（2）-48V（用于扩展配电）

（3）RTN+出线孔（4）-48V出线孔

产品配置

表 2-2 ETP48200-C2B1 配置

项目	配置
交流输入模块	可选择： ● AIU03-63D（02312MMH-002，三相） ● AIU02-125B（ 02312MKG-001 ，双火或单相）注：三相兼容单相场景，通过配置21206487三相短接盒实现。
直流输出支路	LLVD：出厂默认配置40A/1P×4，预留安装空间注：支持扩展3路空开（63A）或2路空开（63A以上）扩配电端子：支持1组35mm2线接入
电池支路	电池空开：出厂默认配置125A/1P×2 注：支持1路或2路电池空开设置为并机支路使用
监控模块	SMU02C（02312MML-009）
整流模块	可选择： R4875G5（ 02312NFE-002，4kW） R4875G1（ 02313XMA，4kW）
用户接口模块	UIM05D1（03029HLQ）

项目

配置

通信扩展模块

可选择：

NIM01C3（02312LQL）

NIM01C3（ 02312LQM ）

注：

R4875G5详细信息请参考support网站资料：R4875G5 整流模块用户手册

R4875G1详细信息请参考support网站资料：R4875G1 整流模块用户手册
