华为ETP48400 嵌入式电源

华为ETP48400 嵌入式电源系统组成

ETP48400 电源系统由系统插框、整流模块、监控模块组成。整流模块型号为 R4850G2，监控模块型号为 PMU 10A。

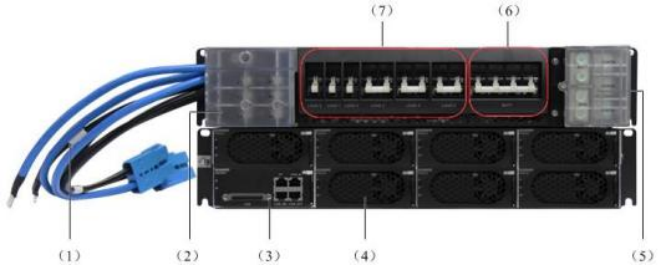

图2-3 ETP48400 外观

（1）BLVD 负载线

（LOAD0-LOAD2）

(2)交流输入端

(3)监控模块

(4)整流模块

(5)电池及 LLVD 负载

（LOAD3-LOAD5）接线端

(6)电池空开

(7)负载空开

（LOAD0-LOAD5）

2.3.2 系统配置

表2-1 系统配置表

系统组成	配置	描述
交直流配电框	1	l 提供交直流配电功能，满足系统配电应用。 l 详细请参见3.1 交直流配电插框。
整流模块 R4850G2	1-7	l 整流模块额定输出电流为 50A。 l 请参见3.2 整流模块。
监控模块 PMU 10A	1	l 具有通信、告警、在线升级功能。 l 请参见3.3 监控模块。
