华为ETP48400-C4B3 嵌入式电源
产品介绍 C口 说明 此电源带载通流能力说明：总负载含电池最大输出电流为450A，其中第一层对应负载空开及电 池空开的母排最大输出电流450A，第二层负载空开的母排最大输出电流200A。
图 2-2 ETP48400-C4B3 内部结构图（正视图）
（ 1 ）LLVD （2）直流输出支路（下层预 （3）接地螺丝 留） （4）整流模块/太阳能模块安装 （5）交流输入模块安装位置 （6）整流模块/太阳能模块安装 位置 位置 （ 7 ）监控模块SMU06T2 （8）电池空开 （9）BLVD

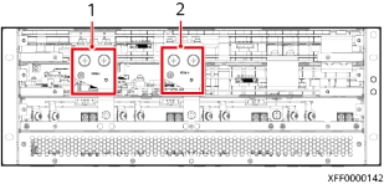

图 2-3 ETP48400-C4B3 内部结构图（后俯视图）
（ 1 ）-48V（用于扩展配电） （2）RTN+（用于扩展配电）
产品配置 表 2-2 ETP48400-C4B3 配置
|
||||||||||||||||||||
