华为监控单元 SMU06C

华为监控单元 SMU06C

外观

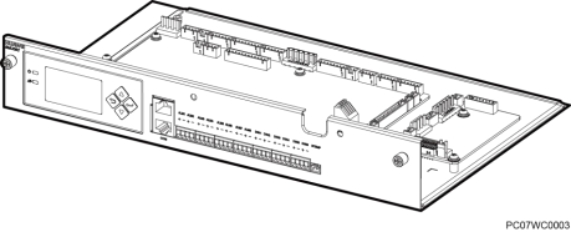

图3-5 SMU06C 外观

面板

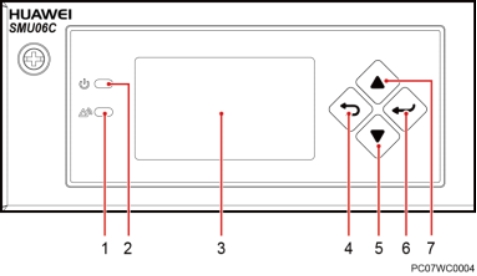

SMU06C 面板如图 3-6所示。

图3-6 SMU06C 面板

（1）告警指示灯（2）运行指示灯（3）液晶显示屏（LCD）

（4）按键“返回” （5）按键“下” （6）按键“确认”

（7）按键“上”

表3-3 按键说明

按键标识		按键名称	说明
“	”	“上”	按“”可以向上翻阅菜单或调整参数的选择值。调整参数时，长按“”可以快速调整参数值。
“	”	“下”	按“”可以向下翻阅菜单或调整参数的选择值。调整参数时，长按“”可以快速调整参数值。
“	”	“返回”	按“”可退回上一级菜单并且不保存所设置菜单值。
“	”	“确认”	l 在待机屏时，按“”可进入主菜单。 l 在主菜单中按“”可进入下一级子菜单。 l 在子菜单设置时按“”可以保存菜单选项值。

按键标识

按键名称

说明

l 30 秒内无按键操作LCD 背光灯关闭。

l 1 分钟内无按键操作需重新登录，预设密码为 000001。

l 设置参数时长按“”或“”，参数值将快速增加或减小。

l 同时按住“”和“”或“”超过 2 秒，可以增强或降低 LCD 的亮度。

l 同时按住“”和“”超过 10 秒，可以复位监控。

指示灯定义

SMU06C 面板指示灯说明如表 3-4所示。

表3-4 SMU06C 面板指示灯说明
