华为TP48200A-HD15D6 一体化通信电源系统

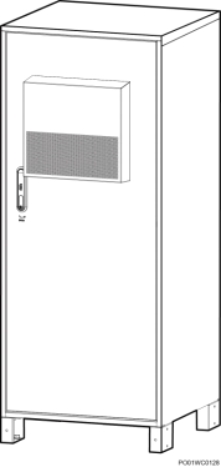

华为TP48200A-HD15D6 一体化通信电源系统，主要为室外覆盖 -48V 系列的通信设备供、备电。机柜外观如图 2-1所示。

图2-1 机柜外观

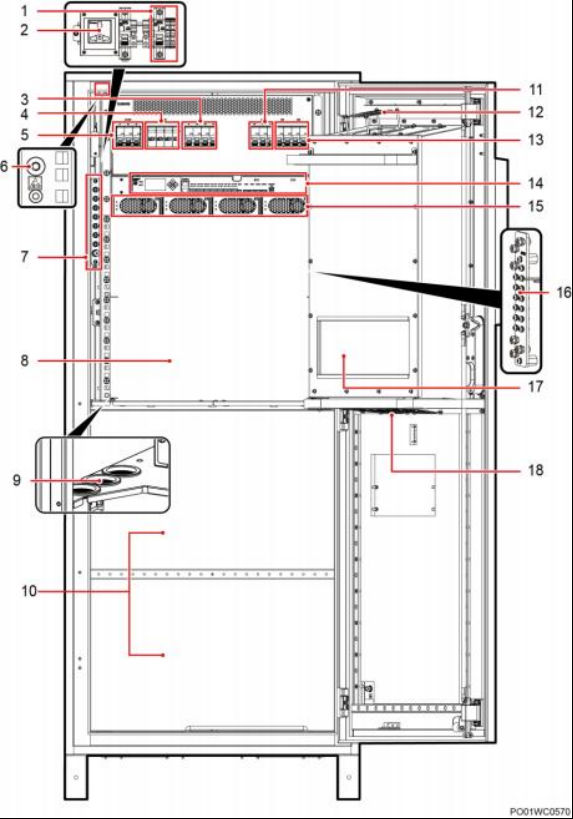

TP48200A-HD15D6 的内部结构如图 3-1所示。

图3-1 内部结构

（1）交流输出空开及端子（2）维护插座（3）次要负载支路空开

（4）交流防雷器（5）交流输入空开（6）静电接地点

（7）接地排（8）用户设备安装空间（9）走线孔

（10）电池安装空间（11）重要负载支路空开（12）内循环风扇

（13）电池空开（14）监控单元（15）整流模块安装空间

（16）RTN+母排（17）热交换芯（18）外循环风扇

3.2 配电单元

TP48200A-HD15D6 配电规格如表 3-1所示。

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线兼容 220V AC 单相
交流输入	交流输入空开：63A/3P×1
交流输出	l 交流输出空开：32A/1P×1（预留） l 1 路 16A 维护插座（16A/1P 空开保护）
电池支路	电池支路空开：63A/2P×2
直流输出	l 重要负载支路（BLVD）空开：16A/1P×2 ，32A/1P×1 l 次要负载支路（LLVD）空开：63A/1P×1 ，32A/1P×1 ，16A/1P× 2
防雷器	l 交流防雷器：标称雷击放电电流 20kA，最大雷击放电电流 40kA， 8/20us l 直流防雷器：差模 10kA/共模 20kA ，8/20us
