华为监控模块 SMU02C

暂无价格
  • 产品说明

华为监控模块 SMU02C

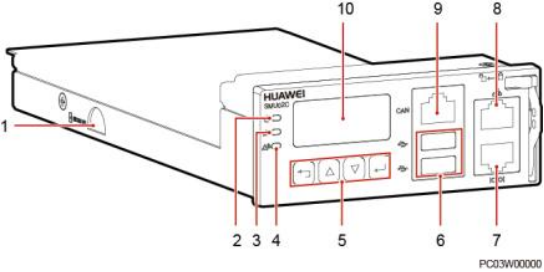

图2-3  SMU02C 外观



（1）SD 卡槽           （2）运行指示  （3）次要告警指示灯 灯

（4）重要告警指示灯    （5）按键      （6）USB 接口（该端口支持安全保护机 制）

（7）通信口            （8）通信口 FE  （9）通信口 CAN RS485/RS232

（10）液晶显示屏





指示灯



表2-2  指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正 常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警



按键



表2-3  按键说明



按键标识

按键名称

说明



“上”

按“”或“”可以翻阅菜单或选择参数。



“下”



“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。



“确认”

l 在待机屏时，按“”可进入主菜单。

l 在主菜单中按“”可进入下一级子菜单。

l 在子菜单设置时按“”可以保存菜单选项值。

说明：

l 30 秒内无按键操作 LCD 背光灯关闭。

l 1 分钟内无按键操作需重新登录。

l 设置参数时长按或，参数值将快速增加或减小。

l 同时按下和并持续 10s，可重启 SMU。

l 同时按下和口（或）并持续 2s，可提高（或降低）LCD 对比度。





SD 卡槽

SD 卡主要用于存储摄像头抓拍图片，最大支持 32G 容量。
