华为BoostLi 储能模块 ESM-48100B1

暂无价格
  • 产品说明

华为BoostLi 储能模块 ESM-48100B1（可选）

以 BoostLi 储能模块 ESM-48100B1 为例进行说明。

2.2.1 外观

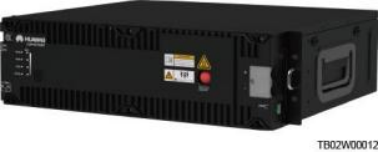

图2-14 ESM 外观



2.2.2 面板与接口

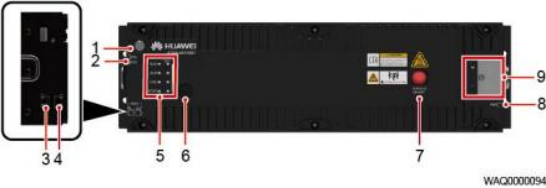

图2-15  ESM 的面板与接口







表2-16  面板接口定义表



序号

丝印

名称

描述

1

GND

保护接地

M6 螺丝

2

DO1

DO2

ESM 干接点输出

告警输出干接点，可配置（默认闭 合告警），具体描述参考表 2-18。

3

COM_ IN

通信接口

1.  用于上报信息和通信级联。

2.  采用 RJ45 端子；满足 1000A 浪 涌的防护能力，具体参考表 2-    17。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

示意图参考图 2-17。

详细功能及作用参考表 2-19。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按 钮，具体功能参考2.2.3  激活与开 机。

7

PWR

ESMU 外部供电接口

PWR 端子外接43.2V-58V 的电压

可激活 ESM，具体功能参考2.2.3 激活与开机。

8

+

ESM 正极端子

ESM 的正极、负极接口。采用 M6 螺丝固定，需选择合适 OT 端子，

扭矩要求 4.5-5.5 N ·m，线径尺寸  建议 25mm2 ，应用在温度条件满足 小于 45℃场景下，线径要求可适当 放宽，但是不得小于 16mm2。

-

ESM 负极端子



图2-16 RJ45 管脚







表2-17  通信接口管脚定义



RJ45 引脚

信号

含义

描述

1

RS485 T+

RS485 发送正

l 4 线 RS485 通 信，满足

Modbus 协议。

l 支持的通信波特 率为 9600bit/s。

2

RS485 T-

RS485 发送负

3

NC

空引脚

4

RS485 R+

RS485 接收正

5

RS485 R-

RS485 接收负

6

NC

空引脚

-

7

CANH

CAN 通信正

用于监控单元对外 的告警接口及并联 时的组间数据通

信。

8

CANL

CAN 通信负
