详细说明

华为用户接口模块 UIM05D

暂无价格
  • 产品说明

华为用户接口模块 UIM05D

部件介绍

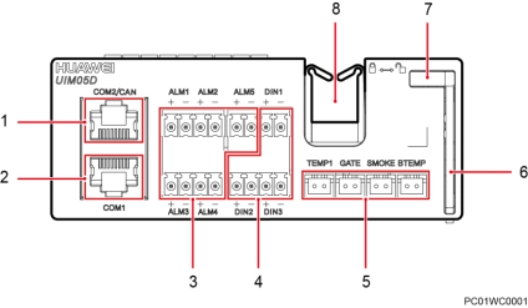

图2-5 UIM05D 部件介绍（正视图）



（1）COM2/CAN 接口       （2）COM1 接口      （3）干接点输出接口

（4）干接点输入接口        （5）传感器接口      （6）把手

（7）拨销                   （8）出线孔

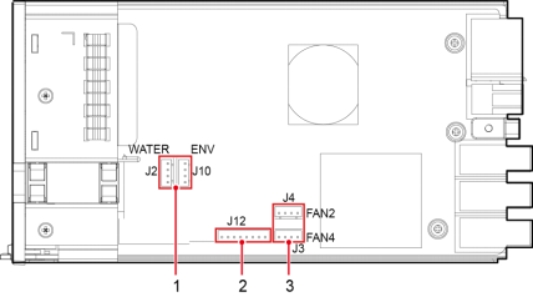

图2-6 UIM05D 部件介绍（俯视图）



（1）传感器接口      （2）内循环风扇接口       （3）外循环风扇接口

接口说明



表2-8 UIM05D 接口说明



接口类型

丝印

说明

通信接口

COM1

RS485 接口

COM2/CAN

RS485 和 CAN 接口

干接点输出接口

ALM1

干接点输出 1

ALM2

干接点输出 2

ALM3

干接点输出 3

ALM4

干接点输出 4

ALM5

干接点输出 5

干接点输入接口

DIN1

干接点输入 1

DIN2

干接点输入 2

DIN3

干接点输入 3

传感器接口

TEMP1

环境温度传感器 1

GATE

门磁传感器

SMOKE

烟雾传感器

BTEMP

电池温度传感器

WATER

水浸传感器

ENV

环境温湿度传感器

J12

内循环风扇

FAN2（J4）

外循环风扇 1

FAN4（J3）

外循环风扇 2
