华为监控单元 SMU06C1

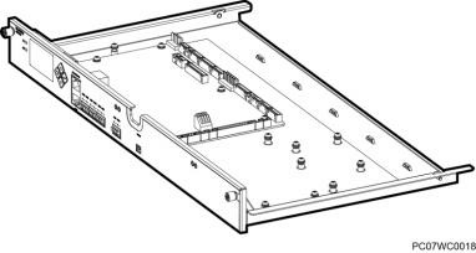

外观
图3-4 SMU06C1 外观
面板

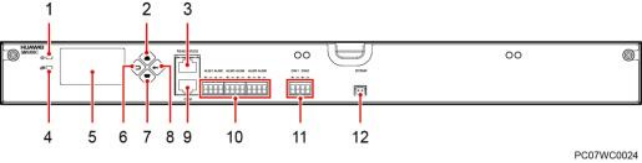

SMU06C1 面板如图 3-5所示。
图3-5 SMU06C1 面板
（1）运行指示灯 （2）按键“上” （3）RS485/RS232 接口
（4）告警指示灯 （5）液晶显示屏（LCD） （6）按键“返回”
（7）按键“下” （8）按键“确认” （9）COM 接口
（10）干接点输出接口 （11）干接点输入出接口 （12）电池温度传感器接口
表3-3 按键说明
按键标识 | 按键名称 | 说明 |
“ | ” | “上” | 按“ ”可以向上翻阅菜单或调整参数的选择值。 调整参数时，长按“ ”可以快速调整参数值。 |
“ | ” | “下” | 按“ ”可以向下翻阅菜单或调整参数的选择值。 调整参数时，长按“ ”可以快速调整参数值。 |
“ | ” | “返回” | 按“ ”可退回上一级菜单并且不保存所设置菜单值。 |
“ | ” | “确认” | l 在待机屏时，按“ ”可进入主菜单。 l 在主菜单中按“ ”可进入下一级子菜单。 l 在子菜单设置时按“ ”可以保存菜单选项值。 |
指示灯定义
SMU06C1 面板指示灯说明如表 3-4所示。
表3-4 SMU06C1 面板指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无直流输入 |
慢闪 （0.5Hz） | 监控模块正常工作，与上位机通信正常 |
快闪（4Hz） | 监控模块正常工作，与上位机通信不正常 |
告警指示灯 | 红色 | 常灭 | 无紧急或重要告警 |
常亮 | 有紧急或重要告警 |
通信接口
SMU06C1 提供了两个通信接口，接口信息如表 3-5所示。
表3-5 SMU 通信口说明
通信口 | 通信参数 | 通信协议 | 用途 |
COM 接口 | 波特率：9600bit/s， | MODBUS 协议 | 用于连接下级设 |
通信口 | 通信参数 | 通信协议 | 用途 |
| 19200bit/s |
| 备，例如：单体 电池扫描仪、智 能空调 |
RS485/RS232 接 口 | 波特率：9600bit/s， 19200bit/s ，115200bit/s | 主从协议、电总 协议、MODBUS 协议 | 用于连接上级设 备，例如： BBU、PSNU 等 带网管的设备 |
图3-6 RS485/RS232 接口引脚
表3-6 RS485/RS232 接口引脚说明
引脚 | 信号 | 说明 |
1 | NC | - |
2 | RS232_T | RS232 发送数据 |
3 | GND | 信号地 |
4 | RS485_R- | RS485 接收数据 |
5 | RS485_R+ |
6 | RS232_R | RS232 接收数据 |
7 | RS485_T- | RS485 发送数据 |
8 | RS485_T+ |
图3-7 COM 接口引脚
表3-7 COM 接口引脚说明
引脚 | 信号 | 说明 |
1 | COM_R+ | COM 接收数据 |
2 | COM_R- |
3 | NC | - |
4 | COM_T+ | COM 发送数据 |
5 | COM_T- |
6 | GND | 信号地 |
7 | NC | - |
8 | NC | - |
