华为ETP48200-C5D6 嵌入式电源

暂无价格
  • 产品说明

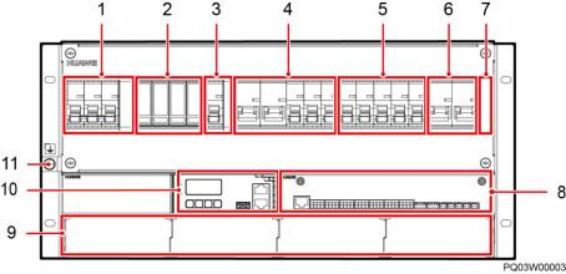

华为ETP48200-C5D6 嵌入式电源外观介绍

图3-1  外观介绍



（1）交流输入空开和端子          （2）交流防雷器  （3）交流输出空开和端子

（4）LLVD 空开                  （5）BLVD 空开 （6）电池空开

（7）电池强制上电开关（盖板后）  （8）UIM02C         （9）整流模块安装空间

（10）SMU02B                                        （11）接地螺丝







插框出厂时，RTN+母排已默认与插框 PE 短接。

3.2 配电单元

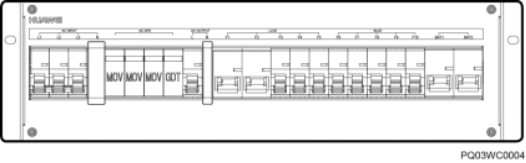

图3-2  交直流配电单元







表3-1  配电规格



项目

配电规格

输入制式

220/380V AC 三相四线兼容 220V AC 单相

交流配电

l 交流输入空开：1 路 63A/3P

l 交流输出空开：1 路 20A/1P

直流配电

l BLVD 空开：1 路 63A/1P ，3 路 32A/1P ，1 路 16A/1P

l LLVD 空开：2 路 80A/1P ，3 路 32A/1P

电池支路

2 路 125A/1P 空开
