华为智能配电单元 DCDB48-200-16B

华为智能配电单元 DCDB48-200-16B（可选）

DCDB48-200-16B为1U智能配电单元，给直流负载供电，最大输出电流200A。

外观

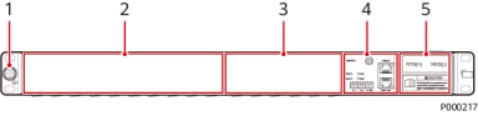

图 3-12 智能配电单元 DCDB48-200-16B 外观（编码 01074731，搭配配电监控单元 03026BRP）

（ 1 ）接地螺丝（2）次要负载配电 (LLVD) （3）重要负载配电 (BLVD)

（4）配电监控单元DMU02C1 （5）直流输入接口 (03026BRP)

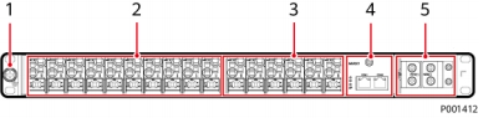

图 3-13 智能配电单元 DCDB48-200-16B-002 外观（编码 01074731-002，搭配配电监控单元 03026BRP）

（ 1 ）接地螺丝（2）次要负载配电 (LLVD) （3）重要负载配电 (BLVD)

（4）配电监控单元DMU02C1 （5）直流输入接口 (03026BRP)

图 3-14 智能配电单元 DCDB48-200-16B 外观（编码 01074731，搭配配电监控单元 02313LNP）

（ 1 ）接地螺丝（2）次要负载配电 (LLVD) （3）重要负载配电 (BLVD)

（4）配电监控单元DMU02C1 （5）直流输入接口 (02313LNP)

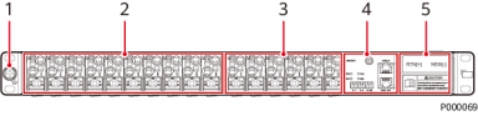

图 3-15 智能配电单元 DCDB48-200-16B 外观（编码 01074731-002，搭配配电监控单元 02313LNP）

（ 1 ）接地螺丝（2）次要负载配电 (LLVD) （3）重要负载配电 (BLVD)

（4）配电监控单元DMU02C1 （5）直流输入接口

(02313LNP)

技术指标

表 3-19 智能配电单元配置

项目	DCDB48-200-16B （ 01074731 ）	DCDB48-200-16B-002（01074731-002）
输入电压	40V DC~60V DC
输入总电流	最大200A
直流配电	● BLVD配电： 16A/1P×2， 20A/1P×2 ，32A/1P×2 ● LLVD配电：32A/1P×4， 63A/1P×6	最大支持16路空开： ● BLVD配置：可配置 16A 、20A 、32A、 40A 、63A空开共6路 ● LLVD配置一：可配置16A 、20A 、32A、 40A 、63A空开共10路 ● LLVD配置二：可配置16A 、20A 、32A、 40A 、63A空开共7路，80A 、100A 、125A 空开共2路
尺寸（高×宽×深）	43.6mm×482.6mm×255mm（包含挂耳）
重量	≤10kg
安装方式	19英寸机架安装
进出线方式	前进前出线
维护方式	前维护
