详细说明

华为网络 IO 模块 NIM02D

暂无价格
  • 产品说明

华为网络 IO 模块 NIM02D（选配）

面板

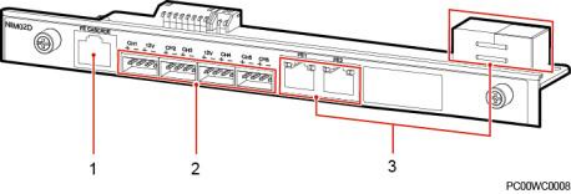

NIM02D（network interface module 02D）面板如下图所示。



图3-13 NIM02D 面板



（1）FE 级联接口             （2）传感器接口             （3）FE  口





接口



表3-16  接口说明



接口

用途

通信参数

FE_CASCADE

连接 SMU02B1 的 FE 口

10M/100M 自适应

FE1/2/3/4

连接网管、智能设备，如 IP 摄像 机

CH1/2/3/4/5/6

信号输入接口

-

12V

12V 供电输出，给传感器供电

-

备注：

l FE 口支持安全保护机制。





ETP48300-C9A1  嵌入式电源

用户手册                                                                             3  部件介绍



接口

用途

通信参数

l CH1/2/3/4 可以支持 AI（4 -20mA）、AI（0 -10VDC）或 DI 检测，可以通过硬 件跳线和软件参数配置使用该功能。

l CH5/6 默认只支持 AI（4 -20mA）检测。





图3-14 FE 通信接口引脚







表3-17 FE 通信接口引脚定义



引脚

信号

说明

1

TX+

FE 发送数据

2

TX-

3

RX+

FE 接收数据

6

RX-

4 、5 、7 、8

空

-
