华为通信扩展模块 CIM02C

华为通信扩展模块 CIM02C（选配）

面板

CIM02C（Communication Interface Module 02C）面板如下图所示。

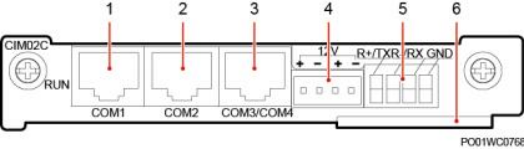

图3-11 CIM02C 面板

（1）COM1 接口（2）COM2 接口（3）COM3/COM4 接口

（4）12V 供电接口（5）COM5 接口（6）把手

通信接口

CIM02C 提供了4 个通信接口，接口信息请参见下表。

表3-12 通信接口说明

通信口	说明	通信参数
COM1 接口	支持 RS485 带 12V 供电功能可用于连接数字温湿度传感器、智能电表等智能设备	波特率：默认：9600bit/s 可选：300bit/s 、600bit/s、 1200bit/s 、2400bit/s、 4800bit/s 、9600bit/s、 14400bit/s 、19200bit/s、 38400bit/s 、56000bit/s、 57600bit/s 、115200bit/s
COM2 接口	支持 RS485 带 12V 供电功能可用于连接智能设备
COM3/COM4 接口	COM3 支持 RS485 COM4 支持 RS232 和CAN，出厂状态为 RS232，可通过跳线调整为 CAN，操作方法请参考DFAQ。
COM5 接口	支持 RS232 和 RS485，出厂状态为 RS485，可通过跳线调整为 RS232，操作方法请参考DFAQ。可用于连接空调

图3-12 COM1/2/3/4 通信接口引脚定义

表3-13 COM1/2 接口引脚定义

表3-14 COM3/4 接口引脚定义

表3-15 COM5 接口引脚定义
