华为用户接口模块 UIM03D
面板
用户接口模块 UIM03D 支持 4 路干接点输出，9 路开关量输入（包括 6 路通用干接点 输入、烟雾、水浸和门磁），4 路模拟量输入（1路环境温湿度、2 路环境温度和 1 路电 池温度）。
UIM03D（user interface module 03D）面板如下图所示。

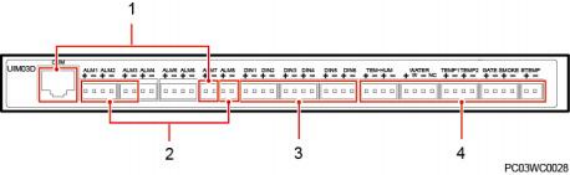

图3-8 UIM03D 面板
（1）通信接口 （2）干接点输出接口 （3）干接点输入接口
（4）传感器接口
接口说明
表3-7 UIM03D 接口说明
接口类型 | 丝印 | 说明 |
传感器接口 | TEM-HUM | 环境温湿度传感器 |
WATER | 水浸传感器 支持 12V 供电 |
TEMP1 | 环境温度传感器 1 |
TEMP2 | 环境温度传感器 2 |
GATE | 门磁传感器 |
SMOKE | 烟雾传感器 |
BTEMP | 电池温度传感器 |
干接点输入接口 | DIN1 | 说明 干接点输入接口的告警关联请参见附录。 |
DIN2 |
DIN3 |
接口类型 | 丝印 | 说明 |
| DIN4 |
|
DIN5 |
DIN6 |
干接点输出接口 | ALM1 | 说明 干接点输出接口的告警关联请参见附录。 |
ALM2 |
ALM3 |
ALM8 |
ALM4 | 预留 |
ALM5 | 预留 |
ALM6 | 预留 |
通信接口 | COM | 4 线 RS485 |
ALM7 | 2 线 RS485 |
通信接口
表3-8 通信接口说明
通信接口 | 通信参数 | 用途 |
COM | 波特率： 默认：9600bit/s 可选：300bit/s 、600bit/s、 1200bit/s 、2400bit/s、 4800bit/s 、9600bit/s、 14400bit/s 、19200bit/s、 38400bit/s 、56000bit/s、 57600bit/s 、115200bit/s | 用于连接下级设备 |
ALM7 | 波特率： 默认：9600bit/s 可选：9600bit/s、 19200bit/s 、115200bit/s | 用于连接下级设备 |
说明 COM 口支持安全保护机制。 |
图3-9 COM 接口引脚图
表3-9 COM 接口引脚定义
引脚 | 信号 | 说明 |
1 | RX+ | RS485 接收数据 |
2 | RX- |
3 | 12V | 用于供电 |
4 | TX+ | RS485 发送数据 |
5 | TX- |
6 、8 | PGND | 地（PE） |
7 | 空 | - |
表3-10 ALM7 接口引脚定义
引脚 | 信号 | 说明 |
+ | RS485+ | RS485 数据正极 |
- | RS485- | RS485 数据负极 |
引脚定义

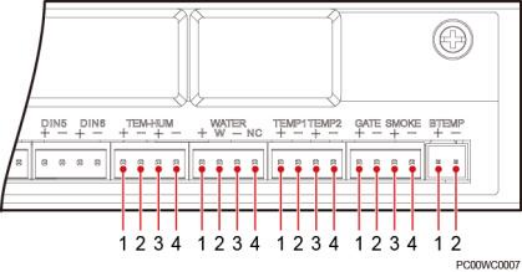

图3-10 UIM03D 引脚序号
表3-11 UIM03D 传感器引脚定义
丝印 | 序号 | 引脚定义 |
TEM-HUM | 1 | 12V |
2 | ENV_TEMP |
3 | 12V |
4 | ENV_HUM |
WATER | 1 | 12V |
2 | WATER |
3 | GND |
4 | - |
TEMP1 | 1 | TEMP1 |
2 | GND |
TEMP2 | 3 | TEMP2 |
4 | GND |
GATE | 1 | GATE+ |
2 | GATE- |
SMOKE | 3 | 12V |
4 | SMOKE |
BTEMP | 1 | BTEMP |
2 | GND |
