华为监控模块 SMU11B

暂无价格
  • 产品说明

华为监控模块 SMU11B

外观

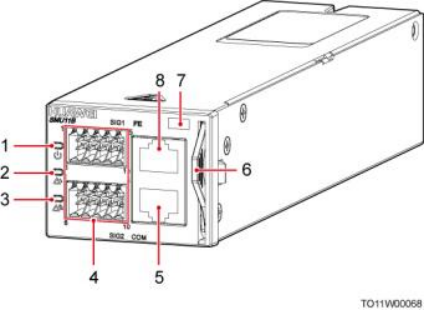

图3-5  SMU11B 外观（无端子）



（1）运行指示灯           （2）次要告警指示灯     （3）重要告警指示灯

（4）接线端子              （5）COM 口            （6）把手

（7）SN 码位置            （8）FE 口





指示灯



表3-3  面板指示灯说明



名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无电源输入。

慢闪（0.5Hz）

监控模块正常工作，与上位机 通信正常。

快闪（4Hz）

监控模块正常工作，与上位机 通信不正常。

次要告警指示灯

黄色

常灭

无次要告警和提示告警。

常亮

有次要告警或提示告警。

重要告警指示灯

红色

常灭

无紧急告警和重要告警。

常亮

有紧急告警或重要告警。



接线端子

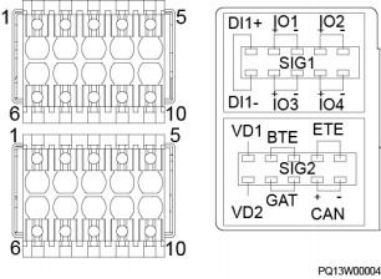

图3-6  接线端子







表3-4  SIG1 接线端子引脚定义



引脚

信号

说明

1

DI1+

输入干接点

6

DI1-

2

IO1+

DI（digital input，数字量输入） 常开

3

IO1-

4

IO2+

5

IO2-

7

IO3+

8

IO3-

9

IO4+

10

IO4-





表3-5  SIG2 接线端子引脚定义



引脚

信号

说明

1

VD1

电池中点电压检测接口 1

6

VD2

电池中点电压检测接口 2

2

BTE

电池温度传感器接口

3





引脚

信号

说明

4

ETE

环境温度传感器接口

5

7

GAT

门磁传感器接口

8

9

CAN+

CAN 通信接口

10

CAN-





通信口



表3-6  面板通信口说明



通信口

通信参数

通信协议

用途

COM

波特率：

9600bit/s 、 19200bit/s、

115200bit/s 自适应

主从协议

管理站点设备或第 三方设备，为外部 设备提供 12V 供  电。用于连接南向 端口，扩展 DI/DO 盒。

FE

10M/100M 自适应

SNMP 协议、 HTTPS 协议

连接上层网管或连 接第三方网管。

说明

以上端口都支持安全保护机制。





图3-7  COM 口引脚



表3-7  COM 引脚定义



引脚

信号

说明

1

RS485+

RS485 数据正极

2

RS485-

RS485 数据负极

3

12V

用于供电

4

RS485+

RS485 数据正极

5

RS485-

RS485 数据负极

6

SCL

I2C 时钟

7

SDA

I2C 数据

8

GND

接地





图3-8  FE 口引脚







表3-8  FE 口引脚定义



引脚

信号

说明

1

TX+

FE 发送数据

2

TX-

3

RX+

FE 接收数据

6

RX-

4 、5 、7 、8

空

-
