华为BoostLi 储能模块 ESM-48100B1

1

GND

保护接地

M6 螺丝

2

DO1

DO2

ESM 干接点输出

告警输出干接点，可配置（默认闭 合告警），具体描述参考表 2-18。

3

COM_ IN

通信接口

1.  用于上报信息和通信级联。

2.  采用 RJ45 端子；满足 1000A 浪 涌的防护能力，具体参考表 2-    17。

4

COM_ OUT

通信接口

5

RUN

运行指示灯

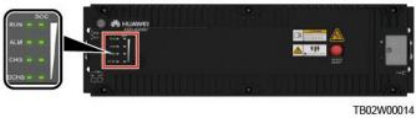

示意图参考图 2-17。

详细功能及作用参考表 2-19。

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

6

MANUAL ON/OFF

手动上下电按钮

手动上下电、维护，属于接触式按 钮，具体功能参考2.2.3  激活与开 机。

7

PWR

ESMU 外部供电接口

PWR 端子外接43.2V-58V 的电压

可激活 ESM，具体功能参考2.2.3 激活与开机。

8

+

ESM 正极端子

ESM 的正极、负极接口。采用 M6 螺丝固定，需选择合适 OT 端子，

扭矩要求 4.5-5.5 N ·m，线径尺寸  建议 25mm2 ，应用在温度条件满足 小于 45℃场景下，线径要求可适当 放宽，但是不得小于 16mm2。

-

ESM 负极端子

1

RS485 T+

RS485 发送正

l 4 线 RS485 通 信，满足

Modbus 协议。

l 支持的通信波特 率为 9600bit/s。

2

RS485 T-

RS485 发送负

3

NC

空引脚

4

RS485 R+

RS485 接收正

5

RS485 R-

RS485 接收负

6

NC

空引脚

-

7

CANH

CAN 通信正

用于监控单元对外 的告警接口及并联 时的组间数据通

信。

8

CANL

CAN 通信负

DO1

故障、重要告 警

当 ESM 出现以下告警时，干接点会输出告警 信号：

电芯电压采样故障，电芯温度采样故障，充电 变换器输出短路，继电器线圈短路，充电低温 保护，放电低温保护，充电高温保护，放电高 温保护，功率模块内部过温保护，放电变换器 输出短路，输入反接，BMU 防盗被锁，器件  失效过载锁死，序列号冲突，输入/输出口放电 内过压锁死，放电过流锁死等

可配置

（默认闭合 告警）

DO2

重载预警、过 放保护

当 ESM 出现以下告警时，干接点会输出告警 信号：

放电欠压告警，放电欠压保护，放电过流预警 等

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/ 自检/软件加载/未加载时单板 上电，不含输入/输出口或激 活口有电时休眠)

常灭：休眠

慢闪：LUI 查询

快闪：通信断链

ALM

故障指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或 放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或 充电

SOC

容量指示灯

绿色

1、容量 0~24% 25%灯：闪烁

其他 SOC 灯：常灭

2、容量 25~49% 25%灯：常亮

50%灯：闪烁

其他 SOC 灯：常灭 3、容量 50~74%

25%灯：常亮 50%灯：常亮 75%灯：闪烁

其他 SOC 灯：常灭 4、容量 75~99%

25%灯：常亮  50%灯：常亮  75%灯：常亮  100%灯：闪烁 5、容量 100%

四个灯均常亮

注：

l 重要告警：ESM 需要及时维护。

l 次要告警：ESM 不需要维护，提醒远程维护人员注意。

l 慢闪：指示灯 1s 亮、1s 灭。

l 快闪：指示灯 0.125s 亮、0.125s 灭。

l SOC 指示灯灭，其他指示灯全闪亮：电池进入“维护模式

l 休眠模式下，除了反接保护以外故障指示灯常灭
