华为M48300N1 模块

暂无价格
  • 产品说明

华为M48300N1 模块（可选）

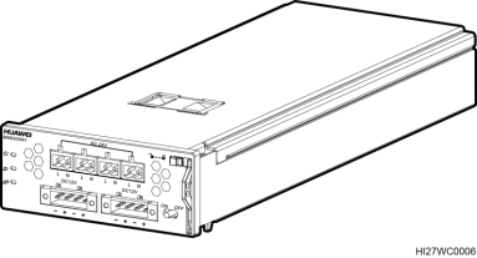

图2-12  外观

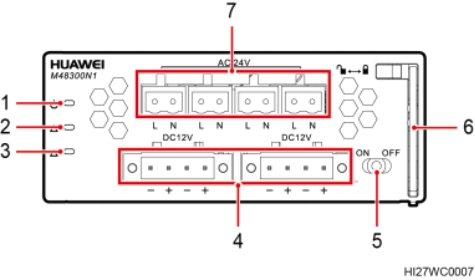

图2-13  面板介绍



（1）电源指示灯                  （2）告警指示灯     （3）故障指示灯

（4）12V 直流输出接线端子        （5）控制开关       （6）把手

（7）24V 交流输出接线端子







表2-14  规格参数



项目

说明

尺寸（长×宽×高）

281mm×105mm×40.8mm

重量

≤1.5kg

工作电压

40V DC～60V DC

最大输入电流

13A

输出电压

直流输出电压范围：12V DC~13.2V DC

额定值：12V DC

交流输出电压范围：24V AC~26.4V AC（50Hz）

额定值：24V AC

输出功率

l 100W（12V DC）

l 200W（24V AC）

防雷

DC 输出口防雷：差模±3KA，共模±5KA

面板 ON/OFF 开关

允许/关闭模块输出



表2-15  指示灯说明



指示灯

状态

说明

电源指示灯 （绿色）

常灭

l 无直流输入

l 模块内部损坏

常亮

有直流输入

闪烁（频率 0.5Hz）

通讯查询状态

闪烁（频率 4Hz）

模块处于应用程序加载状态

告警指示灯 （黄色）

常灭

模块无保护告警

常亮

l 环境温度过高引发的模块限功率预告警

l 环境温度过温告警，低温保护

l 输入过欠压保护

l 模块休眠关机

闪烁（频率 0.5Hz）

模块与外部通讯中断

故障指示灯 （红色）

常灭

模块无故障

常亮

l 输出过压锁死

l 模块内部故障引起的无输出
