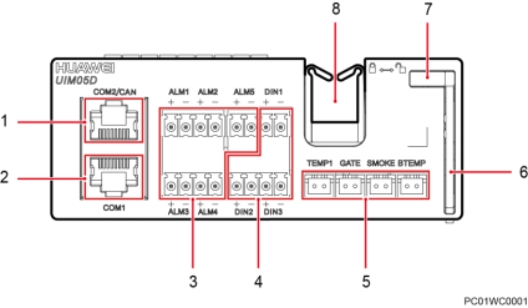

华为用户接口模块 UIM05D

通信接口

COM1

RS485 接口

COM2/CAN

RS485 和 CAN 接口

干接点输出接口

ALM1

干接点输出 1

ALM2

干接点输出 2

ALM3

干接点输出 3

ALM4

干接点输出 4

ALM5

干接点输出 5

干接点输入接口

DIN1

干接点输入 1

DIN2

干接点输入 2

DIN3

干接点输入 3

传感器接口

TEMP1

环境温度传感器 1

GATE

门磁传感器

SMOKE

烟雾传感器

BTEMP

电池温度传感器

WATER

水浸传感器

ENV

环境温湿度传感器

J12

内循环风扇

FAN2（J4）

外循环风扇 1

FAN4（J3）

外循环风扇 2

1

RX+

RS485 接收数据

2

RX-

3

12V

用于供电

4

TX+

RS485 发送数据

5

TX-

6

GND

接地

7

空

-

8

GND

接地

1

RS485+

RS485 数据正极

2

RS485-

RS485 数据负极

3

空

-

4

RS485+

RS485 数据正极

5

RS485-

RS485 数据负极

6

GND

接地

7

CANH

CAN 总线高电平

8

CANL

CAN 总线低电平

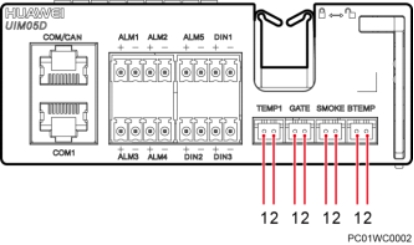

TEMP1

1

TEMP1

2

GND

GATE

1

GATE+

2

GATE-

SMOKE

1

12V

2

SMOKE

BTEMP

1

BTEMP1

2

GND

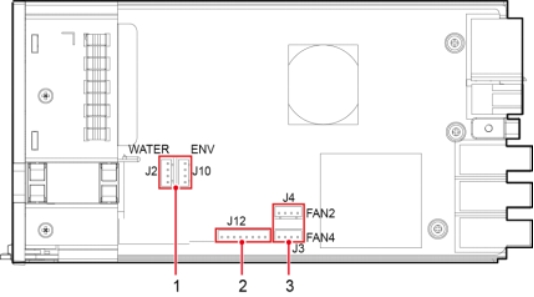

WATER （J2）

1

12V_USER

2

WATER

3

GND

4

空

ENV（J10）

1

12V_USER

2

ENV_TEMP

3

12V_USER

4

ENV_HUM

J12

1

RTN_FAN

2

PWM_FAN1

3

SPEED_FAN1

4

-48V_FAN_OUT

5

RTN_FAN

6

PWM_FAN3

7

SPEED_FAN3

8

-48V_FAN_OUT

FAN2（J4）

1

RTN_FAN

2

PWM_FAN2

3

SPEED_FAN2

4

-48V_FAN_OUT

FAN4（J3）

1

RTN_FAN

2

PWM_FAN4

3

SPEED_FAN4

4

-48V_FAN_OUT
