华为网络接口模块 NIM02D

暂无价格
  • 产品说明

华为网络接口模块 NIM02D

面板

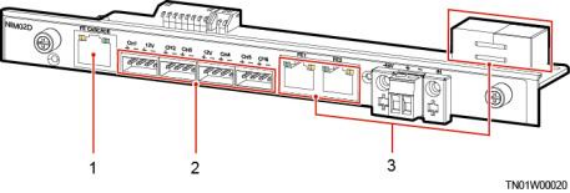

NIM02D（ network interface module 02D）面板如下图所示。

图 3-21 NIM02D 面板



（ 1 ）FE级联接口                       （2）干接点输入接口                 （3）FE口



接口

表 3-39 接口说明



接口

用途

通信参数

FE_CASCADE

连接SMU02B 、SMU02B1或 SMU02C的FE口。

10M/100M自适应

FE1/2/3/4

连接网管、智能设备，如IP摄像 机。

CH1/2/3/4/5/6

信号输入接口。

-

12V

12V供电输出，给传感器供电。

-

备注：

●  FE口支持安全保护机制。

●  CH1/2/3/4可以支持AI（4–20mA）、AI（0–10VDC）或DI检测，可以通过硬件 跳线和软件参数配置使用该功能。

●  CH5/6默认只支持AI（4–20mA）检测。









图 3-22 FE 通信接口引脚





表 3-40 FE 通信接口引脚定义



引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4 、5 、7 、8

空

-
