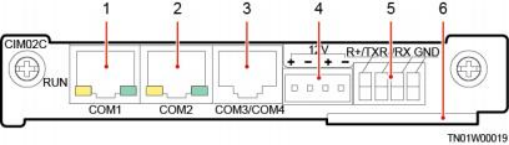

华为通信扩展模块 CIM02C

COM1接口

支持RS485

带12V供电功能，最大输出1.5 A 可用于连接智能设备

波特率

默认：9600bit/s

可选：300bit/s、

600bit/s 、1200bit/s、 2400bit/s、

4800bit/s 、  9600bit/s 、  14400bit/s、

19200bit/s、 38400bit/s、

56000bit/s、

57600bit/s、 115200bit/s

COM2接口

支持RS485

带12V供电功能，最大输出1.5 A 可用于连接智能设备

COM3/COM4接口

COM3支持RS485

COM4支持RS232和CAN，出厂状态 为RS232，可通过跳线调整为CAN     可用于连接第三方电源

COM5接口

支持RS232和RS485，出厂状态为 RS485，可通过跳线调整为RS232 可用于连接空调

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

3

12V

用于供电

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

空

-

7

空

-

8

GND

接地

1

RS485_RX+

RS485接收数据

2

RS485_RX-

3

RS232_RXD

RS232接收数据

4

RS485_TX+

RS485发送数据

5

RS485_TX-

6

GND

接地

7

CANH/RS232_TXD

CAN总线高电平/RS232发送数据

8

CANL

CAN总线低电平

R+/TX

RS485+/RS232_TXD

RS485数据正极/RS232发送数据

R-/RX

RS485-/RS232_RXD

RS485数据负极/RS232接收数据

GND

GND

接地
