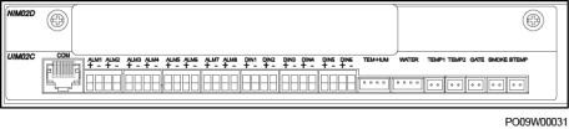

用户接口模块UIM02C如图3-7所示，接口说明如表3-17所示。

图 3-7 UIM02C 面板

接口说明

表 3-17 UIM02C 接口说明

接口类型	丝印	说明
传感器接口	TEM-HUM	温湿度传感器
	WATER	水浸传感器
	TEMP1	温度传感器1
	TEMP2	温度传感器2
	GATE	门磁传感器
	SMOKE	烟雾传感器
	BTEMP	电池温度传感器
输入干接点接口说明输入干接点的信号定义请参见电源系统用户手册。	DIN1	输入干接点1
	DIN2	输入干接点2
	DIN3	输入干接点3
	DIN4	输入干接点4
	DIN5	输入干接点5
	DIN6	输入干接点6
输出干接点接口说明输出干接点的告警关联请参见电源系统用户手册。	ALM1	输出干接点1
	ALM2	输出干接点2
	ALM3	输出干接点3
	ALM4	输出干接点4
	ALM5	输出干接点5
	ALM6	输出干接点6
	ALM7	输出干接点7
	ALM8	输出干接点8
通信口	COM	RS485接口

通信接口

表 3-18 COM 通信接口说明

通信接口

通信参数

通信协议

用途

COM

波特率：

9600bit/s、

19200bit/s

主从协议、Modbus 协议

用于连接下级设备，例如：电池巡检仪、智能空调

说明

COM口支持安全保护机制。

图 3-8 COM 接口引脚图

表 3-19 COM 接口引脚定义

引脚定义

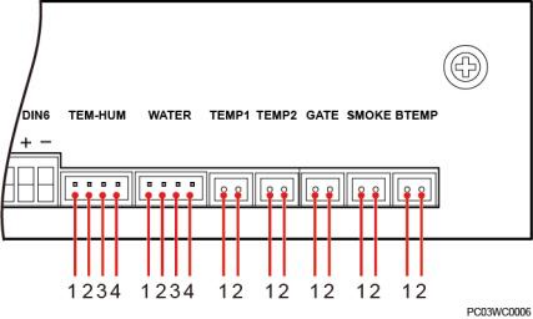

传感器接口的引脚序号如图3-9所示，引脚定义如表3-20所示。

图 3-9 UIM02C 引脚序号

表 3-20 UIM02C 传感器引脚定义
