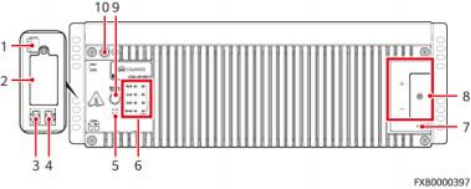

华为ESM-48100C1 锂电池

1

DO1

告警输出干接点

DO2

2

/

IoT模块安装空间（预留）

3

COM_  IN

通信接口

4

COM_ OUT

5

/

蜂鸣器

6

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口（外接43.2V~58V的电压可激活 ESM ）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输 出短路，继电器线圈短路，充电低温保护，放电低温保 护，充电高温保护，放电高温保护，功率模块内部过温 保护，放电变换器输出短路，输入反接，BMU防盗被

锁，器件失效过载锁死，序列号冲突，输入/输出口放电 内过压锁死，放电过流锁死，放电过流保护，电芯1-N    故障告警，位移锁锁定，缓起失败

默认断开告警

（可配置）

DO2

重载预警、过放 保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警，陀螺仪 故障

1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

NC

空引脚

-

7

CANH

CAN通信正

用于监控单元对外 的告警接口及并联 时的组间数据通    信。

8

CANL

CAN通信负

RUN

运行指示灯

绿色

常亮：通信正常（含单板启动/自检/加载激 活/未加载时单板上电，不含输入/输出口或 激活口有电时休眠）

常灭：关机或休眠

慢闪： LUI查询

快闪：通信断链

ALM

告警指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量状态指 示灯

绿色

1.  容量0~24%

●  25%灯：闪烁

●  其他SOC灯：常灭

2.  容量25%~49%

●  25%灯：常亮

●  50%灯：闪烁

●  其他SOC灯：常灭

3.  容量50%~74%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：闪烁

●  100%灯：常灭

4.  容量75%~99%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：常亮

●  100%灯：闪烁

5.  容量100%

四个灯均常亮

注：

●  重要告警：锂电池需要及时维护。

●  次要告警：锂电池不需要维护，提醒远程维护人员注意。

●  慢闪：指示灯1s亮、1s灭。

●  快闪：指示灯0.125s亮、0.125s灭。

●  SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。

●  休眠模式下，除了反接保护以外告警指示灯常灭。
