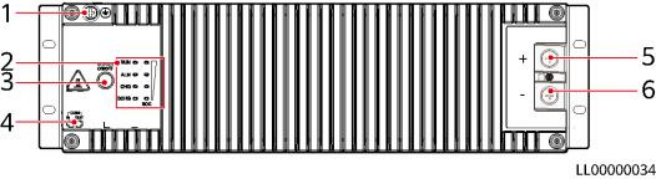

华为ESM-48100B5锂电池

1

GND

保护接地

2

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

3

MANUAL ON/OFF

手动上下电按钮

4

COM_ IN

通信接口

COM_ OUT

5

+

ESM功率口

6

-

1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

NC

空引脚

-

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/软件   加载/未加载时单板上电，不含输入/输出 口有电时休眠)

常灭：休眠

慢闪： LUI查询

快闪：通信断链

ALM

告警指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

慢闪：防盗锁定

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量状态指 示灯

绿色

1.  容量0~24%

●  25%灯：闪烁

●  其他SOC灯：常灭

2.  容量25~49%

●  25%灯：常亮

●  50%灯：闪烁

●  其他SOC灯：常灭

3.  容量50~74%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：闪烁

●  100%灯：常灭

4.  容量75~99%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：常亮

●  100%灯：闪烁

5.  容量100%

四个灯均常亮

注：

●  重要告警： ESM需要及时维护。

●  次要告警： ESM不需要维护，提醒远程维护人员注意。

●  慢闪：指示灯1s亮、1s灭。

●  快闪：指示灯0.125s亮、0.125s灭。

●  SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。

●  环境温度25℃±2℃,将锂电池充电至满电态（ 100%SOC），以0.5C放电至欠压保护。锂电池放电 期间，使用高精度功率分析仪对电芯包侧电流测量与Ah数统计并定期（建议每10分钟一次）记录  BMS SOC值和当前放电Ah数。待锂电池放电结束后，根据实际累积放电量反推各记录点的真实

SOC，并与BMS SOC值进行对比以验证精度。静置4小时后，再进行下一个充放电周期（以

0.1C~0.5C进行满充满放循环），两个循环后测试的SOC值精度要求满足±5%。

●  休眠模式下，除了反接保护以外告警指示灯常灭。
