华为ESM-48100B5锂电池

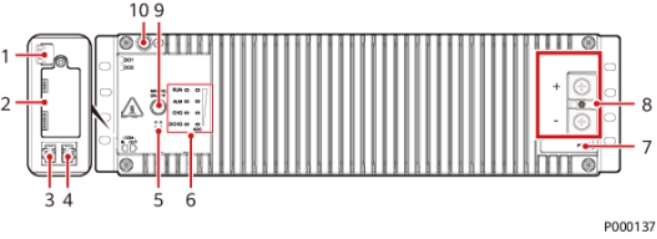

1

DO1

告警输出干接点

DO2

2

/

IoT模组安装空间（预留）

3

COM_ IN

通信接口

4

COM_ OUT

5

/

蜂鸣器

6

RUN

运行指示灯

ALM

告警指示灯

CHG

充电指示灯

DCHG

放电指示灯

SOC

容量状态指示灯

7

PWR

PWR激活口（外接

43.2V-58V的电压可激活 ESM ）

8

+

ESM功率口

-

9

MANUAL ON/OFF

手动上下电按钮

10

GND

保护接地

注：

●  MANUAL ON/OFF（手动上下电按钮）的功能：开机、关机、进维护模式。

●  IoT模组安装空间支持安装4G IoT模组（6P接线端口）；4G IoT模组仅限中国大

陆、拉美、南非等非泛欧盟地区使用。

●  IoT模组安装空间不允许安装陀螺仪防盗模块（02314LHW）。

1

RS485+

RS485数据正极

●  2线RS485通 信，满足

Modbus协议。

●  支持的通信波 特率为

9600bit/s。

2

RS485-

RS485数据负极

3

NC

空引脚

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

NC

空引脚

7

CANH

CAN通信正

●  满足CAN协 议。

●  用于监控单元 对外的告警接 口及并联时的 组间数据通    信。

8

CANL

CAN通信负

DO1

及时维护

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，充电变换器输出 短路，继电器线圈短路，充电低温保护，放电低温保护， 充电高温保护，放电高温保护，功率模块内部过温保护， 放电变换器输出短路，输入反接，BMU防盗被锁，器件   失效过载锁死，序列号冲突，输入/输出口放电内过压锁   死，放电过流锁死，放电过流保护，电芯1-N故障告警，  位移锁锁定，缓起失败

可配置（默 认断开告    警）

DO2

告警

当锂电池出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警，陀螺仪故 障。

DO1+对DO1-断开电压

-30V~+30V

DO1告警时， DO1+对DO1-两端 的电压差值范围

DO2+对DO2-断开电压

-30V~+30V

DO2告警时， DO2+对DO2-两端 的电压差值范围

DO1+对DO1-导通电流

-100mA~+100mA

DO1未告警时，流过DO1+与 DO1-两端的电流范围

DO2+对DO2-导通电流

-100mA~+100mA

DO2未告警时，流过DO2+与 DO2-两端的电流范围

RUN

运行指示灯

绿色

常亮：通信正常(含单板启动/自检/加载激活/ 未加载时单板上电，不含输入/输出口或PWR 口有电时休眠)

常灭：关机或休眠

慢闪： LUI查询

快闪：通信断链

ALM

告警指示灯

红色

常亮：有故障或重要告警

常灭：无故障，无重要告警

CHG

充电指示灯

绿色

常亮：处于充电模式

常灭：处于开路静置状态或放电

DCHG

放电指示灯

绿色

常亮：处于放电模式

常灭：处于开路静置状态或充电

SOC

容量指示灯

绿色

1.  容量0~24%

●  25%灯：闪烁

●  其他SOC灯：常灭

2.  容量25~49%

●  25%灯：常亮

●  50%灯：闪烁

●  其他SOC灯：常灭

3.  容量50~74%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：闪烁

●  100%灯：常灭

4.  容量75~99%

●  25%灯：常亮

●  50%灯：常亮

●  75%灯：常亮

●  100%灯：闪烁

5.  容量100%

四个灯均常亮

注：

●  重要告警：锂电池需要及时维护。

●  次要告警：锂电池不需要维护，提醒远程维护人员注意。

●  慢闪：指示灯1s亮、1s灭。

●  快闪：指示灯0.125s亮、0.125s灭。

●  SOC指示灯灭，其他指示灯全快闪：电池进入“维护模式”。

●  环境温度25℃±2℃,将锂电池充电至满电态（ 100%SOC），以0.1C~0.5C放电至欠压保护。锂电池 放电期间，使用高精度功率分析仪对电芯包侧电流测量与Ah数统计并定期（建议每10分钟一次）记 录BMS SOC值和当前放电Ah数。待锂电池放电结束后，根据实际累积放电量反推各记录点的真实    SOC，并与BMS SOC值进行对比以验证精度。静置4小时后，再进行下一个充放电周期（以

0.1C~0.5C进行满充满放循环），两个循环后测试的SOC值精度要求满足±5%。

●  休眠模式下，除了反接保护以外告警指示灯常灭。
