华为TP48600B-N16C1 机柜
华为TP48600B-N16C1 机柜外观

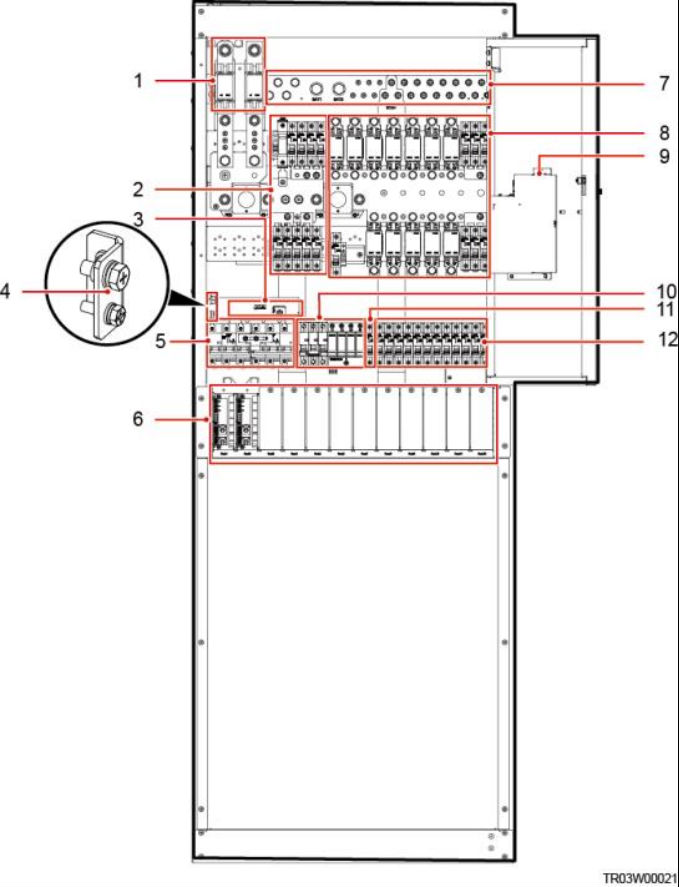

2.2 系统特点 ● 电压范围宽至85V AC～300V AC ● 完善的电池管理功能 ● 完善的交、直流防雷设计 ● 支持华为网管协议和电总协议，可与华为NetEco网管或第三方网管通信，组网灵 活，可实现远程管理，无人值守 ● 支持LCD界面中英文显示、按键操作 ● 支持整流模块热插拔和高效、标效整流模块混插 ● 整流模块功率因数值达0.99 ● 高效整流模块效率最高达到96%，标效整流模块效率最高达到93% 2.3 工作原理 内部结构(01072531-045)
（ 1 ）电池熔丝 （2）重要负载下电支路空开 （3）N接线排 （4）机柜接地排 （5）交流输入空开 （6）整流模块安装空间 （ 7 ）RTN+母排 （8）次要负载下电支路空开和熔丝 （9）监控单元SMU06T2
（ 10）防雷器空开和防雷器 （ 11 ）交流输出空开 （ 12）整流模块空开 |
