华为ETP48200-C11A1 嵌入式电源

华为ETP48200-C11A1 嵌入式电源内部结构

ETP48200-C11A1 的内部结构如图 3-1所示。

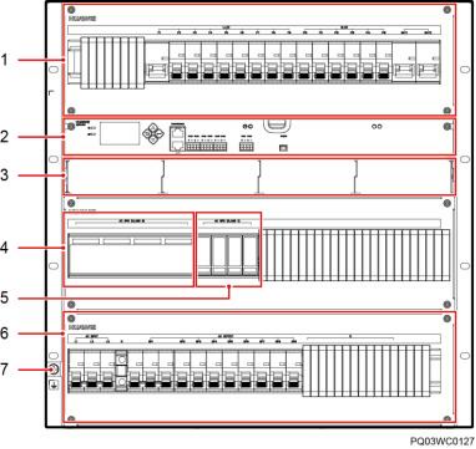

图3-1 ETP48200-C11A1 内部结构图

（1）直流配电单元（2）SMU06C1 （3）整流模块安装空间

（4）B 级防雷器（5）C 级防雷器（6）交流配电单元

（7）接地螺丝

L口说明

插框出厂时，RTN+母排已默认与插框 PE 短接。

3.2 配电单元

ETP48200-C11A1 直流配电单元如图 3-2所示，交流配电单元如图 3-3所示，配电规格如表 3-1所示。

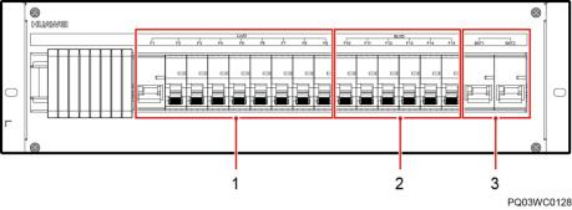

图3-2 ETP48200-C11A1 直流配电单元

（1）LLVD 空开（2）BLVD 空开（3）电池空开

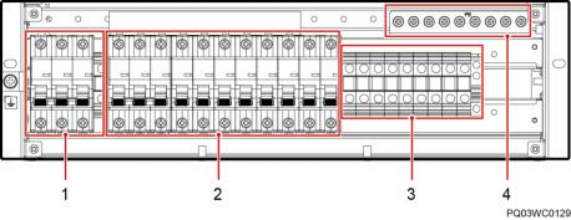

图3-3 ETP48200-C11A1 交流配电单元

（1）交流输入空开和端子（2）交流输出空开（3）交流输出 N 接线端子

（4）交流输出 PE 排

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线

项目	配电规格
交流配电	l 交流输入空开：1 路 63A/3P l 交流输出空开：1 路 32A/3P ，4 路 6A/1P ，3 路 16A/1P ，1 路 10A/1P
直流配电	l BLVD 空开：2 路 32A/1P，4 路 16A/1P l LLVD 空开：1 路 100A/1P ，4 路 63A/1P ，4 路 32/1P
电池支路	2 路 125A/1P 空开
