华为ETP48200-C5D6 嵌入式电源

华为ETP48200-C5D6 嵌入式电源外观介绍

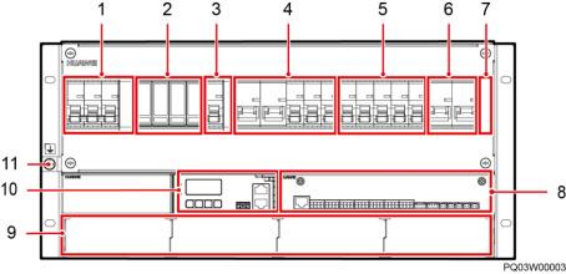

图3-1 外观介绍

（1）交流输入空开和端子（2）交流防雷器（3）交流输出空开和端子

（4）LLVD 空开（5）BLVD 空开（6）电池空开

（7）电池强制上电开关（盖板后）（8）UIM02C （9）整流模块安装空间

（10）SMU02B （11）接地螺丝

插框出厂时，RTN+母排已默认与插框 PE 短接。

3.2 配电单元

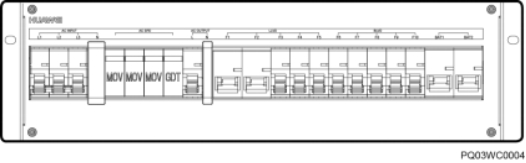

图3-2 交直流配电单元

表3-1 配电规格

项目	配电规格
输入制式	220/380V AC 三相四线兼容 220V AC 单相
交流配电	l 交流输入空开：1 路 63A/3P l 交流输出空开：1 路 20A/1P
直流配电	l BLVD 空开：1 路 63A/1P ，3 路 32A/1P ，1 路 16A/1P l LLVD 空开：2 路 80A/1P ，3 路 32A/1P
电池支路	2 路 125A/1P 空开
