华为ETP48150-A3 嵌入式电源

华为ETP48150-A3 嵌入式电源表2-1 ETP48150-A3 系统配置

项目	ETP48150-A3
配电单元	交流输入制式	220V AC 单相（默认制式） 110V AC 双火线 220/380V AC 三相四线
	直流配电	电池空开	100A/1P×1 路
		负载空开	40A/1P×4 路，20A/1P× 2 路，12A/1P×2 路
监控模块	支持以下监控模块： l SMU01A（1 个） l SMU01B（1 个） l SMU01C（1 个）
整流模块	支持以下整流模块： l R4830G1（2-5 个） l R4830N2（2-5 个） l R4815G1（2-5 个） l R4815N1（2-5 个）说明 l 支持 R4830G1 和 R4830N2 混插。 l 支持 R4815G1 和 R4815N1 混插。

3 部件介绍

3.1 外观介绍

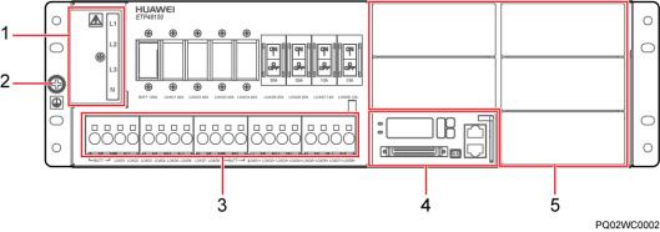

图3-1 外观

（1）交流输入端子（盖板后）（2）接地螺丝（3）直流输出接口

（4）监控模块安装空间（5）整流模块安装空间

监控模块和整流模块不可以互换槽位，否则可能损坏监控模块和整流模块。

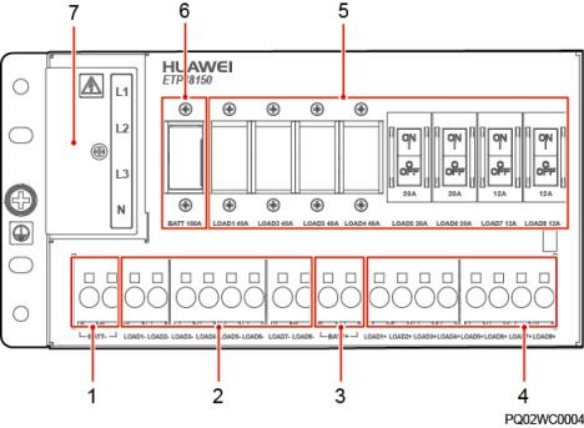

图3-2 配电单元

（1）BATT-接口（2）LOAD（1～8）-接口（3）BATT+接口

（4）LOAD（1～8）+接口（5）LOAD（1～8）开关（6）BATT 开关

（7）交流输入端子
