华为电源模块 M48500N2

华为电源模块 M48500N2

电源模块能够完成DC/DC 、DC/AC的转换，40V DC-60V DC输入能正常工作。可支持三种电压输出模式，分别为12V DC输出100W ，24V DC输出200W ，24V AC输出

200W。该电源具有过流保护、输入/输出过欠压保护、过热保护等功能。

此模块只能使用12V DC端口连接油机启动电池，不能使用其他端口连接负载。

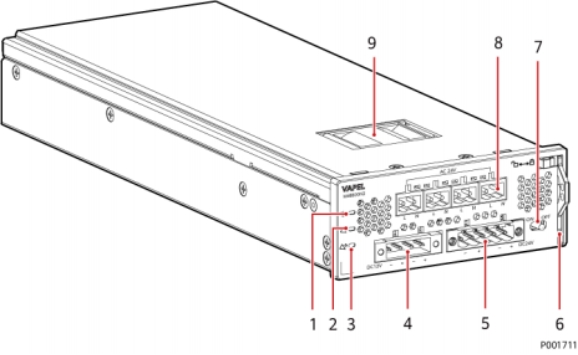

图 3-17 M48500N2 外观

（ 1 ）电源指示灯（2）告警指示灯（3）故障指示灯

（4）2路12V DC输出（5）2路24V DC输出（6）把手

（ 7 ）面板ON/OFF开关（允许/ （8）4路24V AC输出（9）风扇关闭模块输出）

指示灯

表 3-24 指示灯说明

名称

颜色

状态

说明

电源指示灯

绿色

常灭

● 电源模块故障

● 无直流输入

名称	颜色	状态	说明
		常亮	有直流输入，正常工作
		慢闪（0.5Hz）	有直流输入，且模块处于通讯查询状态
		快闪（4Hz）	有直流输入，且电源模块处于软件加载状态
告警指示灯	黄色	常亮	● 环境过温告警 ● 过温保护 ● 低温保护 ● 后台命令12V DC/24V DC/24V AC关机 ● 休眠关机（休眠关机时电源模块只亮保护指示灯，电源模块不上报告警） ● 直流输入过欠压告警 ● ID冲突错误告警（序列号冲突） ● 12V DC/24V DC/24V AC输出过流、短路、过功率
		常灭	正常
		慢闪（0.5Hz）	模块与外部通讯中断
故障指示灯	红色	常灭	正常
故障指示灯	红色	常亮	● 内部通讯失败 ● 风扇故障 ● 输出过压关机 ● 内部过温关机 ● 电源模块内部原因引起的无输出、紧急关机 ● 电源模块12V DC/24V DC/24V AC输出欠压告警 ● 电源模块面板开关处于OFF状态

C口说明

通过后台命令关机属于正常关机，模块面板会有黄灯常亮提示，但不上报告警。
