华为ETP48200-C5E1 嵌入式电源

华为ETP48200-C5E1 嵌入式电源外观介绍

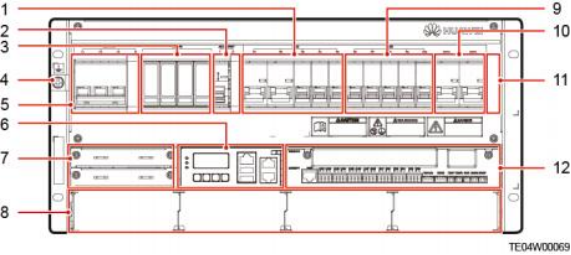

图 3-1 外观

（ 1 ）LLVD空开（2）交流输出空开和端子（3）交流防雷器

（4）接地螺丝（5）交流输入空开和端子（6）SMU02C

（ 7 ）通信扩展模块安装空间（8）整流模块安装空间（9）BLVD空开

（ 10）电池空开（ 11 ）调测开关（盖板后）（ 12）用户接口模块UIM02C

C口说明

插框出厂时，RTN+母排已与插框PE短接。

表 3-1 配电规格

项目

规格

输入制式

220/380V AC三相四线兼容220V AC单相

交流配电

● 交流输入空开：1路63A/3P

● 交流输出空开：1路20A/1P

项目

规格

直流配电

● BLVD空开：1路63A/1P ，3路32A/1P ，1路16A/1P

● LLVD空开：2路125A/1P ，2路63A/1P ，1路32A/1P

电池支路

2路125A/1P空开
