华为ETP23036-C6A1 嵌入式电源外观介绍

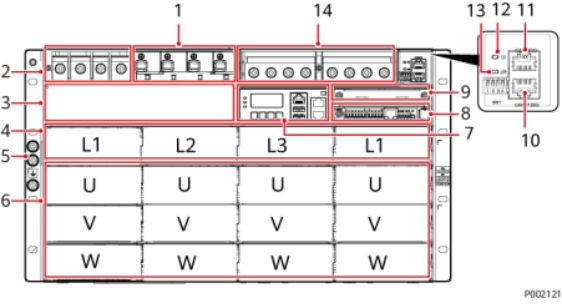

图 2-1 内部结构（前面）
（ 1 ）交流输出空开 （2）交流输入接线端子 （3）旁路模块安装空间
（4）整流模块/S4875G6/ （5）接地螺丝 （6）逆变模块/S4875G6/ M48500N1/M48500N2/ M48500N1/M48500N2/ iDCDU100D1 iDCDU100D1
（ 7 ）SMU02C （8）用户接口模块UIM05B1 （9）通信扩展模块/油机扩展模 块安装空间
（ 10）CAN0/120Ω通信接口 （ 11 ）CAN0/DO通信接口 （ 12）电源指示灯
（ 13）故障指示灯 （ 14）直流接线端子
● 图2-1中4为整流槽位，6为逆变槽位。当太阳能模块S4875G6安装在整流槽位时，
最大输出功率为4kW；当太阳能模块S4875G6安装到逆变槽位时，其最大输出功率 为3kW。
● 请将模块插入对应的槽位，请勿混插。
● 电源插框可用于阻容性、阻性和微感性负载，不宜用于纯容性、纯感性负载和半波 整流性负载，不适用能量回馈型负载。
● 嵌入式电源最多连接10组电池，最多连接4个太阳能配电单元PVDU。

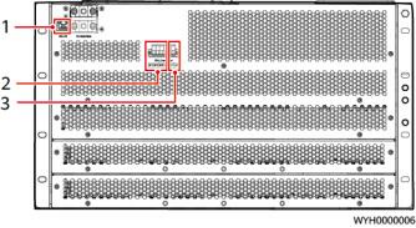

图 2-2 内部结构（后面）
（ 1 ）SMU_FE0口 （2）电池熔丝检测口（预留） （3）负载熔丝检测口（预留）
C口 说明
熔丝检测口为模拟量输入口。
指示灯
表 2-1 指示灯定义
指示灯 | 颜色 | 状态 | 状态说明 |
电源指示灯 | 绿色 | 亮 | 正常工作：有直流输入或直流输出 |
灭 | 无直流输入或无直流输出 |
快闪（4Hz） | 逆变模块处于软件加载状态 |
故障指示灯 | 红色 | 亮 | 有故障，如硬件地址异常、相地址异常等 |
灭 | 无故障告警 |
通信接口
表 2-2 通信接口说明
通信接口 | 通信参数 | 通信协议 | 用途 |
CAN0/DO通信接 口 | 波特率： 125kbit/s | CAN协议 | 逆变通信接口 |
CAN0/120Ω通信 接口 |
SMU_FE0 | 10M/100M自 适应 | - | 监控并机通信 |
说明 以上端口都支持安全保护机制。 |
表 2-3 CAN0/DO 和 CAN0/120Ω 通信接口引脚定义
引脚定义 | 引脚 | 信号 | 说明 |
| 1 、2 、3 | 空 | - |
4 | NO | 4与6引脚常开，5与6引脚 常闭。 |
5 | NC |
6 | COM |
7 | CANH | CAN总线高电平 |
8 | CANL | CAN总线低电平 |
表 2-4 SMU_FE0 通信接口引脚定义
引脚定义 | 引脚 | 信号 | 说明 |
| 1 | TX+ | FE发送数据 |
2 | TX- |
3 | RX+ | FE接收数据 |
6 | RX- |
4 、5 、7 、8 | 空 | - |
表 2-5 技术指标
项目 | 技术指标 |
尺寸（高×宽×深） | 267mm×482.6mm×350mm |
重量 | ≤30kg（不含模块） |
交流输入制式 | 支持三相四线 |
交流输入电压 | 额定相电压支持200V AC/208V AC/220V AC/230V AC/ 240V AC（监控可设置） 说明 出厂默认设置额定电压230V AC，过压保护值为额定电压的 110%，欠压保护值为额定电压的90%。 |
交流输入电压过压保护 | 额定电压的110% 、115% 、120%（监控可设置） |
交流输入电压欠压保护 | 额定电压的90% 、85% 、80%（监控可设置） |
直流输入电压 | 额定输入53.5V DC，当低于52V时，逆变模块降额 |
项目 | 技术指标 |
交流输出电压 | 支持200V AC/208V AC/220V AC/230V AC/240V AC （监控可设置） 说明 相电压出厂默认230VAC。 |
交流输出容量 | 三相额定输出功率36 kVA/28.8 kW（ 52V DC~58V DC） |
交流输出配电 | 1x100A/4P |
直流输出防雷 | 差模：5kA（8/20µs）；共模：5kA（8/20µs） |
安装方式 | 19英寸机架安装 |
维护方式 | 前后维护（上进线、上出线） |
防护等级 | IP20 |
