详细说明

华为太阳能配电单元 PVDU-150A4

暂无价格
  • 产品说明

 华为太阳能配电单元 PVDU-150A4（可选，01076602）

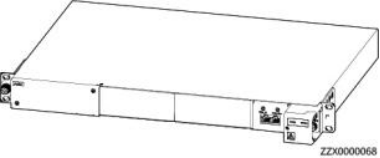

图 3-19 PVDU-150A4 外观



图 3-20 PVDU-150A4 内部结构



（ 1 ）接地螺丝                          （2）太阳能电源模块安装槽位   （3）通信接口

（4）直流输出接线端子



图 3-21 通信接口引脚定义





表 3-25 通信接口引脚定义



引脚

信号

说明

1 、2 、3 、4 、5 、6

空

-

7

CANH

CAN总线高电平

8

CANL

CAN总线低电平





表 3-26 技术指标



项目

技术指标

尺寸（高×宽×深）

43.6mm×482.6mm×330mm（包含挂耳）

重量

6kg

输入电压

85V  DC～435V  DC

输入电流

最大2×25A

输入最大短路电流

25A

输出电压

43.2V  DC～58V  DC；额定值53.5V  DC

输出电流

最大150A

安装方式

19英寸机架安装

进出线方式

前进右出

维护方式

前维护





项目

技术指标

工作温度

–25℃~+75℃

存储温度

–40℃~+75℃

工作湿度

5%  RH～95%  RH（无凝露）

海拔要求

0m～5000m（在2000m～5000m环境下高温降额，每升 高200m，工作温度降低1 ℃)

防护等级

IP20

输入防雷

双线对地共模±10kA(8/20μs)







光伏电路对地的总绝缘电阻：550MΩ

光伏阵列对地的最低绝缘电阻要求：20kΩ

系统对地最低绝缘电阻要求 R=Vmax/30mA: 14.7kΩ







当系统不能满足最低绝缘电阻要求，会存在电击风险。
