华为智能直流配电模块 iDCDU100D1

华为智能直流配电模块 iDCDU100D1（可选，02312XHF）

● iDCDU100D1模块提供4路直流输出，每路最大电流40A，当iDCDU100D1安装到整流模块槽时，最大总输出电流80A，安装到逆变模块槽位时，最大总输出电流 60A。

● iDCDU100D1提供过载保护功能，单路超过设置值时，切断该支路；总电流过载时，从高到低依次切断负载。

● iDCDU100D1提供高温保护，高温时从高到低依次切断负载。

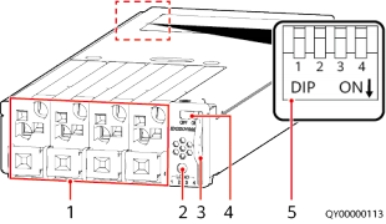

图 3-15 外观

（ 1 ）直流输出空开（2）运行指示灯（3）把手

（4）拨销（5）模块地址拨码开关

C口说明

当电源系统配置多个iDCDU100D1时，需拨码设置iDCDU100D1地址，确保每个iDCDU100D1 的地址唯一。

表 3-20 拨码定义

表 3-21 指示灯说明

颜色	状态	说明
绿色	常亮	有直流输入，正常工作，且和上位机通信正常。
	常灭	无直流输入或模块故障。
	0.5Hz闪烁	正常工作且上位机正在控制。
	4Hz闪烁	正常工作且处于加载状态或者和上位机通信失败。
红色	常灭	无告警。
红色	常亮	有告警（除“单板温度高告警” 以外所有的告警都亮红灯， “单板温度高告警”上报监控）。

表 3-22 iDCDU100D1 规格
