华为旁路模块 BPM36K1

暂无价格
  • 产品说明

华为旁路模块 BPM36K1 (02313HRT)

旁路模块主要功能是在逆变模块异常或者手动转旁路时，输出旁路电压。旁路模块支 持热插拔，内置风扇具有温控调速功能。

外观

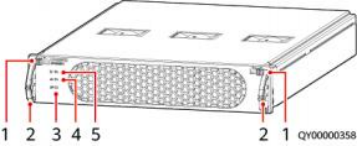

图 3-11 外观



（ 1 ）拨销                                 （2）把手                                 （3）故障指示灯

（4）告警指示灯                       （5）电源指示灯



指示灯

表 3-15 旁路模块指示灯说明



指示灯

颜色

状态

说明

电源指示灯

绿色

常亮

旁路输出工作

常灭

无交流和48V直流输入

慢闪

（0.5Hz）

有交流或48V直流输入，非旁路输出工作

快闪（4Hz）

有交流或48V直流输入，且模块处于软件 加载状态

告警指示灯

黄色

常灭

正常

常亮

旁路模块有告警

慢闪

（0.5Hz）

旁路模块与外部通讯中断

故障指示灯

红色

常灭

正常

常亮

旁路模块有故障



表 3-16 旁路模块的规格



项目

规格

尺寸（高×宽×深）

40.8mm×213mm×285.5mm

重量

<5.0kg

额定输入电压

额定相电压支持200V AC/208V AC/220V AC/230V AC/

240V AC

说明

出厂默认设置额定电压230V AC，过压保护值为额定电压的 110%，欠压保护值为额定电压的90%。

旁路输入过压保护

额定电压的110% 、115% 、120%（监控可设置）

旁路输入欠压保护

额定电压的90% 、85% 、80%（监控可设置）

额定输出容量

36kVA（三相四线Y型接法）

输出过载能力（纯阻性 负载）

●  105%≤负载量≤125%，可长期工作

●  125%<负载量≤150%，t>1min

最大频率跟踪范围

50/60Hz±6Hz（监控可设置）
