华为油机扩展模块 GIM

暂无价格
  • 产品说明

华为油机扩展模块 GIM（可选，02313CTJ， 02313CTJ-001 ）

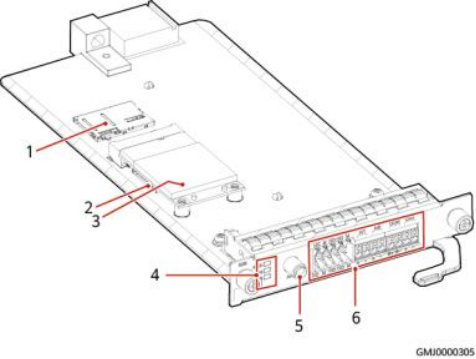

图 3-6 GIM 内部结构



（ 1 ）SIM卡卡槽2                                 （2）SIM卡卡槽1                                 （3）无线通信模块（仅 GIM01C2支持）

（4）指示灯                             （5）ANT天线接口                   （6）接口



型号说明

表 3-8 型号说明

型号

说明

GIM01C1（ 02313CTJ ）

不支持无线通信功能

GIM01C2（ 02313CTJ-001 ）

支持无线通信功能



指示灯

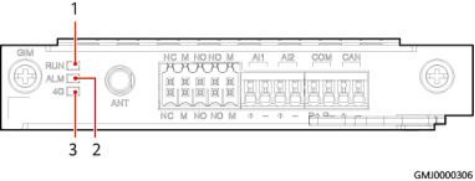

图 3-7 GIM 指示灯





表 3-9 指示灯说明



序号

名称

颜色

状态

说明

1

运行指示灯

（ RUN ）

绿色

常灭

模块故障或无直流输入

慢闪（0.5Hz）

模块工作正常，与上位机通信 正常

快闪（4Hz）

模块工作正常，与上位机通信 不正常

2

告警指示灯

（ ALM ）

红色

预留

3

4G指示灯

（4G）

绿色

常亮

拨号连接处于数据业务状态

闪烁（周期2s，亮 0.1s，灭1.9s）

已注册网络

闪烁（周期2s，亮

0.1s，灭0.1s，亮

0.1s，灭1.7s）

网络搜索状态或无网络





接口

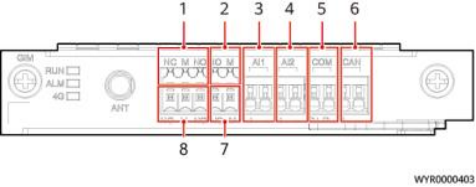

图 3-8 GIM 接口



表 3-10 接口说明



序号

接口类型

丝印

接口描述

说明

1和8

油机控制接口

NC

DO常闭端口

油机启停控制

M

公共端口

NO

DO常开端口

2和7

油机复位接口

M

公共端口

端口闭合后，油 机复位

NO

DO常开端口

3

油位检测接口

AI1

+

+12V电源

油位检测

-

模拟信号

4

AI2

+

+12V电源

-

模拟信号

5

通信接口

COM

R+

RS485数据正极

RS485通信

R-

RS485数据负极

6

CAN

+

CAN数据正极

CAN通信

-

CAN数据负极
