华为电源模块 M48500N1（可选，02131683）
禁止多个电源模块M48500N1输出并联，否则可能损坏电源模块。
电源模块能够完成DC/DC 、DC/AC的转换，40V DC-60V DC输入能正常工作。可支持 三种电压输出模式，分别为12V DC输出100W 、24V DC输出200W 、24V AC输出
200W。

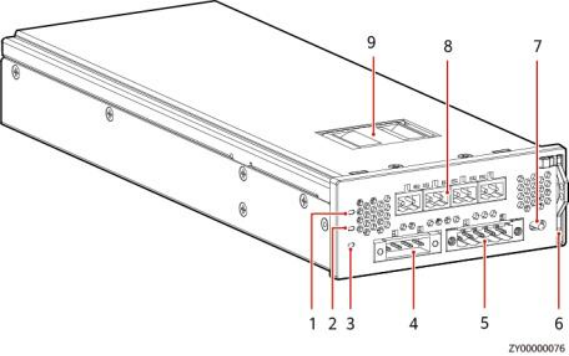

图 3-9 外观
（ 1 ）电源指示灯 （2）告警指示灯 （3）故障指示灯
（4）2路12V DC输出 （5）2路24V DC输出 （6）把手
（ 7 ）面板ON/OFF开关（允许/ （8）4路24V AC输出 （9）风扇 关闭模块输出）
指示灯
表 3-11 指示灯说明
名称 | 颜色 | 状态 | 说明 |
电源指示 灯 | 绿色 | 常灭 | ● 电源模块故障 ● 无直流输入 |
常亮 | 有直流输入，正常工作 |
慢闪（0.5Hz） | 有直流输入，且模块处于通讯查询状态 |
快闪（4Hz） | 有直流输入，且电源模块处于软件加载状态 |
告警指示 灯 | 黄色 | 常亮 | ● 环境过温告警 ● 过温保护 ● 低温保护 ● 后台命令12V DC/24V DC/24V AC关机 ● 休眠关机（休眠关机时电源模块只亮保护 指示灯，电源模块不上报告警） ● 直流输入过欠压告警 ● 12V DC/24V DC/24V AC输出过流、短 路、过功率 |
常灭 | 正常 |
名称 | 颜色 | 状态 | 说明 |
|
| 慢闪（0.5Hz） | 模块与外部通讯中断 |
故障指示 灯 | 红色 | 常灭 | 正常 |
常亮 | ● 内部通讯失败 ● 风扇故障 ● 输出过压关机 ● 内部过温关机 ● 电源模块内部原因引起的无输出、紧急关 机 ● 电源模块12V DC/24V DC/24V AC输出欠 压告警 ● 电源模块面板开关处于OFF状态 |
