华为锂电池 ESM-48100B1

华为锂电池 ESM-48100B1

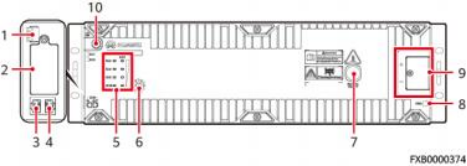

图 3-26 面板与接口

表 3-38 接口说明

序号	丝印	名称
6	/	蜂鸣器（ ESM具备蜂鸣器告警功能，在蜂鸣器告警功能使能后，当ESMU通过软件锁、智能位移锁或IoT模块等检测到ESM被盗后，蜂鸣器鸣叫。）
7	MANUAL ON/OFF	手动上下电按钮
8	PWR	PWR激活口（外接43.2V~58V的电压可激活ESM ）
9	+	ESM功率口
9	-	ESM功率口
10	GND	保护接地

表 3-39 DO1 和 DO2 接口说明

丝印

定义

描述

告警状态

DO1

故障、重要告警

当锂电池出现以下告警时，干接点会输出告警信号：

电芯电压采样故障，电芯温度采样故障，

充电变换器输出短路，继电器线圈短路，

充电低温保护，放电低温保护，充电高温保护，放电高温保护，功率模块内部过温保护，放电变换器输出短路，输入反接，

BMU防盗被锁，器件失效过载锁死，序列号冲突，输入/输出口放电内过压锁死，放电过流锁死等

默认断开告警

（可配置）

DO2

重载预警、过放保护

当锂电池出现以下告警时，干接点会输出告警信号：

放电欠压告警，放电欠压保护，放电过流预警等

表 3-40 通信接口引脚说明

引脚定义	RJ45 引脚	信号	含义	描述
	1	RS485 T+	RS485发送正	● 4线RS485通信，满足Modbus协议，主从协议。 ● 支持的通信波特率为9600bit/s。
	2	RS485 T-	RS485发送负
	3	NC	空引脚
	4	RS485 R+	RS485接收正
	5	RS485 R-	RS485接收负

表 3-41 LED 指示灯说明

指示灯	标识	表示内容	颜色	说明
	RUN	运行指示灯	绿色	常亮：通信正常(含单板启动/自检/ 软件加载/未加载时单板上电，不含输入/输出口或激活口有电时休眠) 常灭：休眠慢闪： LUI查询快闪：通信断链
	ALM	告警指示灯	红色	常亮：有故障或重要告警常灭：无故障，无重要告警慢闪：防盗锁定
	CHG	充电指示灯	绿色	常亮：处于充电模式常灭：处于开路静置状态或放电
	DCH G	放电指示灯	绿色	常亮：处于放电模式常灭：处于开路静置状态或充电
