华为扩展盒 MUE03A

暂无价格
  • 产品说明

 华为扩展盒 MUE03A

外观

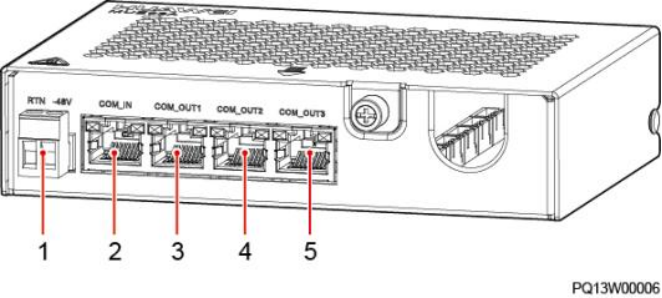

图 3-11 MUE03A 外观



（ 1 ）电源输入接口                   （2）通信口COM_IN                         （3）通信口COM_OUT1

（4）通信口COM_OUT2                 （5）通信口COM_OUT3



电源输入接口



表 3-15 电源输入接口引脚定义



引脚

说明

RTN

电源正极

-48V

电源负极





通信口



表 3-16 面板通信口说明



通信口

通信参数

通信协议

用途

COM_IN

波特率：

9600bit/s、

19200bit/s、

115200bit/s

Modbus协议

连接监控模块





通信口

通信参数

通信协议

用途

COM_OUT1

波特率：

9600bit/s、

19200bit/s、

115200bit/s

Modbus协议

连接智能设备

COM_OUT2

COM_OUT3

说明

以上端口都支持安全保护机制。





图 3-12 COM 口引脚





表 3-17 COM_IN 引脚定义



引脚

信号

说明

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

3

12V

用于供电

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极

6

I2C_SCL

I2C时钟信号

7

I2C_SDA

I2C数据信号

8

GND

地（ PE ）





表 3-18 COM_OUT1 、COM_OUT2 和 COM_OUT3 引脚定义



引脚

信号

说明

1

RS485+

RS485数据正极

2

RS485-

RS485数据负极

3

12V

用于供电

4

RS485+

RS485数据正极

5

RS485-

RS485数据负极





引脚

信号

说明

6

空

-

7

空

-

8

GND

地（ PE ）
